四层框架结构办公楼结构施工图cad柱平面布置图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 参考图纸:28张

附件详情

该附件为云南某项目办公楼,地上四层,建筑设计结构形式为框架结构,基础为人工挖孔桩基础,7度设防。
该资料包含: 结构设计说明 、桩基平面布置图、承台平面布置图、地梁配筋图、柱平面布置图、结构 平面布置图 、梁配筋图、板配筋图、楼梯结构施工图等共28张图纸。

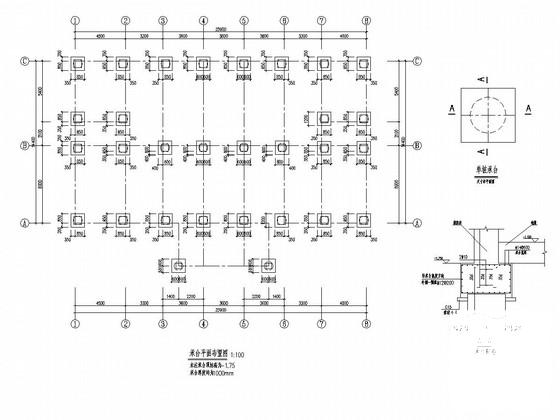

承台平面布置图

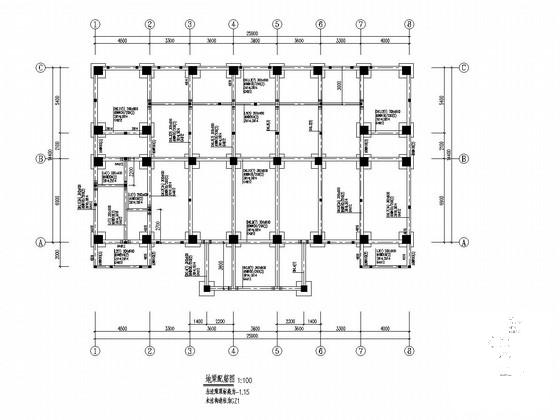

地梁配筋图

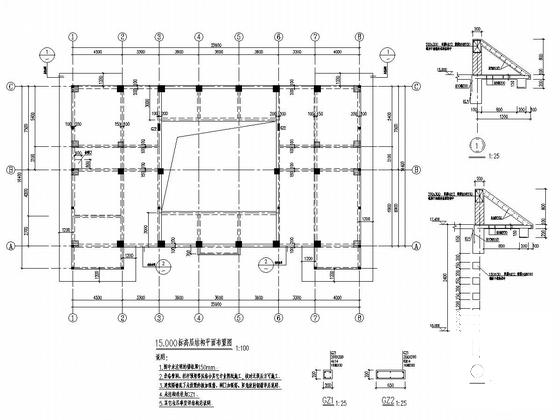

15.000标高层结构平面布置图

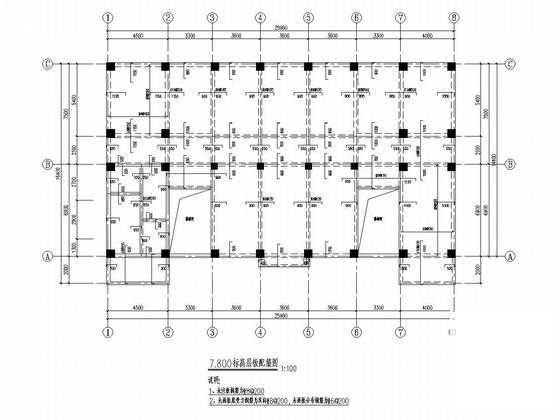

7.800标高层板配筋图

7.800~11.400柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
