五层框架结构办公楼结构施工图cad剖面图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,桩位图,基础平面图,板配筋图,梁平法施工图,柱平法施工图,行政中心A,B座之间连接桁架,屋顶装饰物结构图, 楼梯详图 ;建筑设计说明,建筑平面图,立面图,剖面图, 节点详图
共48张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

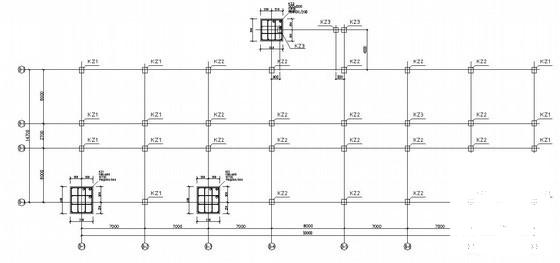

  • 框架结构办公楼图纸 - 1
    框架结构办公楼图纸 - 1

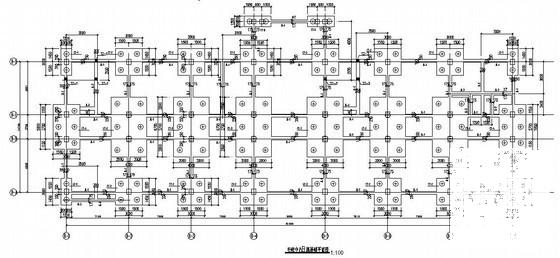

  • 框架结构办公楼图纸 - 2
    框架结构办公楼图纸 - 2

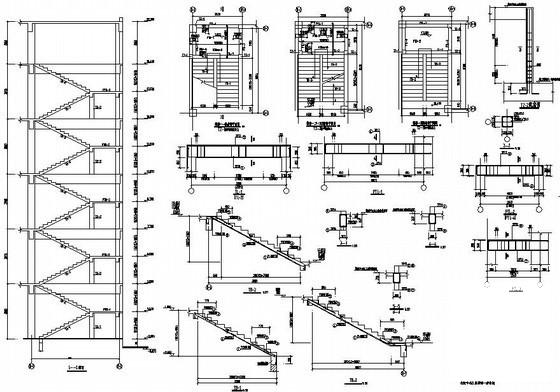

  • 框架结构办公楼图纸 - 3
    框架结构办公楼图纸 - 3

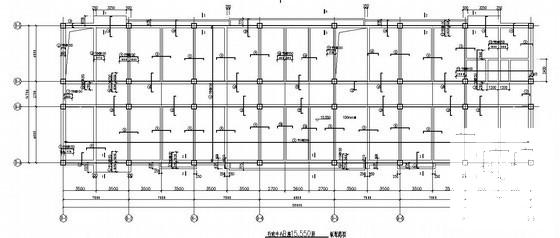

  • 框架结构办公楼图纸 - 4
    框架结构办公楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
