6层框架结构化工办公楼结构施工CAD图纸

附件详情

该项目是湖北化工办公楼项目，地上6层，框架结构，总建筑设计面积：7893.09平方米，建筑高度22.900m，基础形式：预应力高强混凝土管桩基础，基础设计等级为丙级，抗震设防烈度为6度。

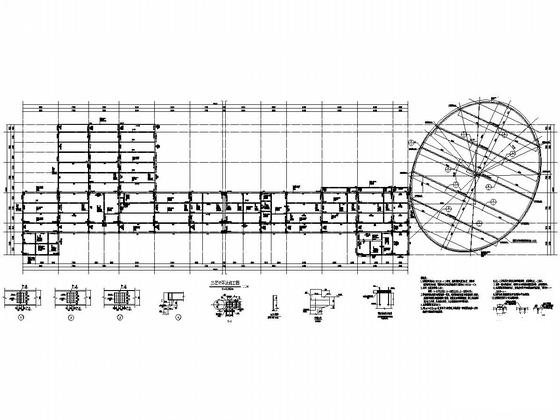

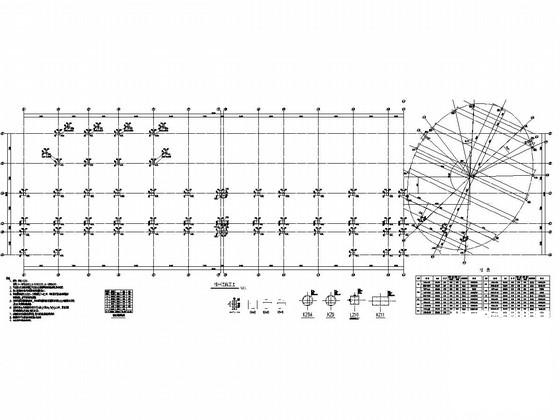

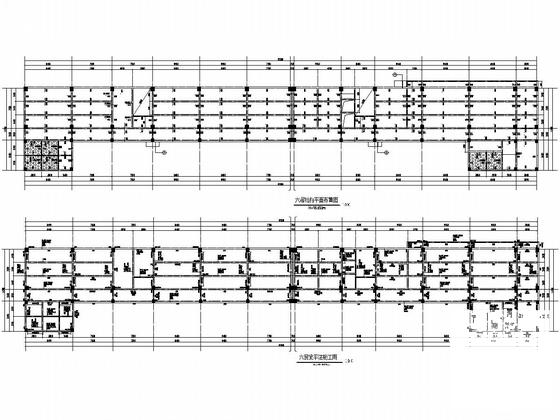

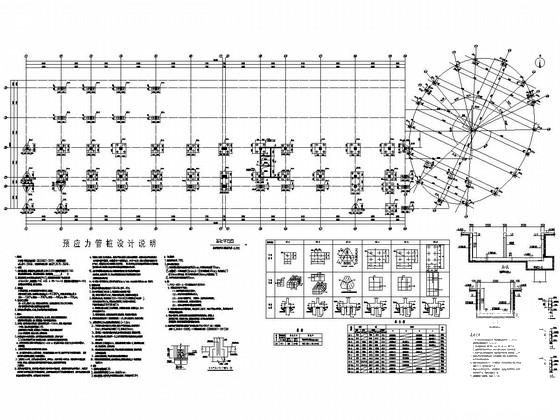

结构专业该资料包含：结构设计总说明，基础平面图，柱平法施工图，各层结构 平面布置图 ，梁配筋图，楼梯图等共计17张图。

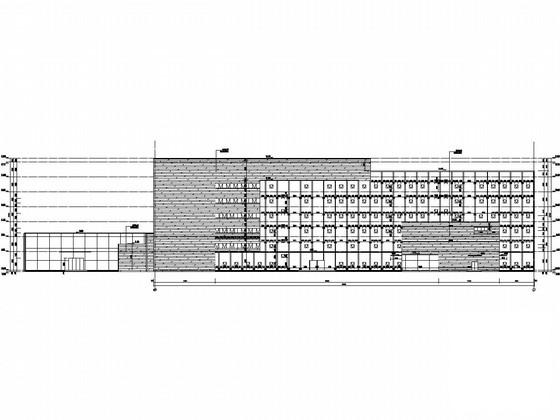

建筑专业该资料包含：施工图设计总说明，节能设计说明，平面图，立面图，剖面图，空调板大样，楼梯大样，门窗大样，卫生间大样等共计22张图。
分享投稿时间：近几年10月。
