三层框架结构办公楼结构施工图cad平面布置图,节点详图

  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:商业,其他
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为吉林某办公楼和小型商铺,地上三层,地下一层,结构类型为框架结构。基础采用预应力混凝土管桩基础,7度设防。
该资料包含: 结构设计说明 、基础平面布置图、底板结构平面布置图、地沟及套管平面布置图、柱平法施工图、梁平法施工图、板结构 平面布置图 楼梯详图 节点详图 等共20张图纸。

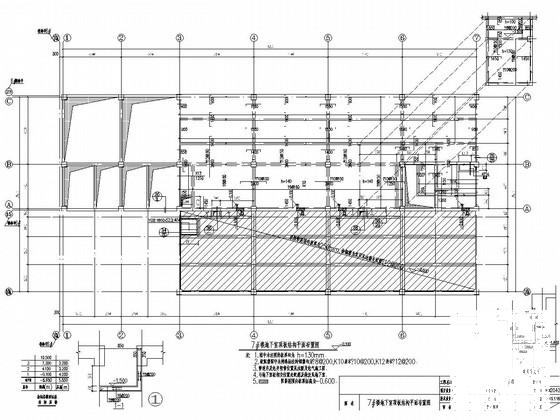

7#楼地下室底板结构平面布置图

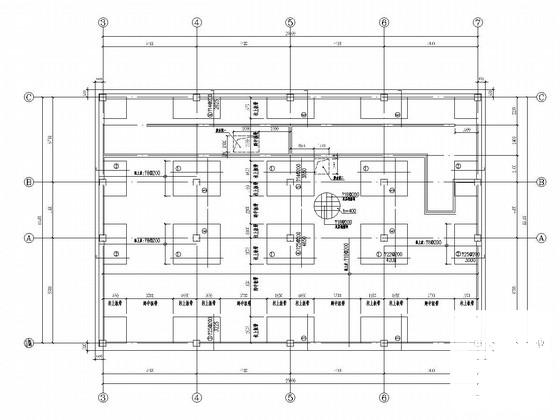

7#楼地下室顶板结构平面布置图

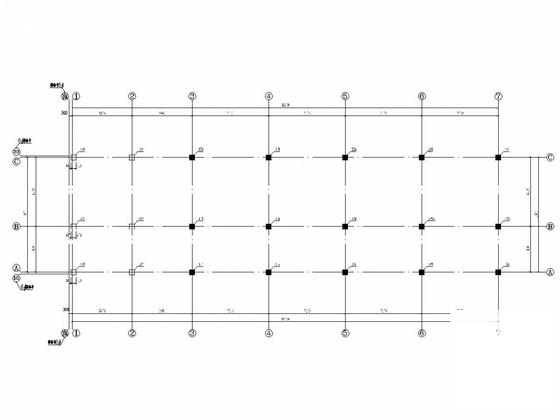

7#楼一、二层柱平法施工图

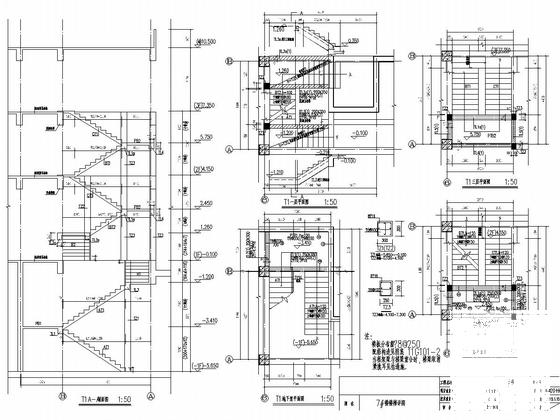

7#楼楼梯详图

7#楼一层顶梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

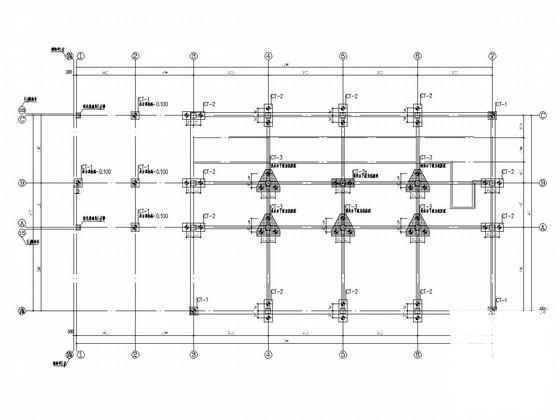

  • 框架结构办公楼图纸 - 1
    框架结构办公楼图纸 - 1
  • 框架结构办公楼图纸 - 2
    框架结构办公楼图纸 - 2
  • 框架结构办公楼图纸 - 3
    框架结构办公楼图纸 - 3
  • 框架结构办公楼图纸 - 4
    框架结构办公楼图纸 - 4
  • 框架结构办公楼图纸 - 5
    框架结构办公楼图纸 - 5
  • 框架结构办公楼图纸 - 6
    框架结构办公楼图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
