4层框架结构路政办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目为江苏某路政办公楼,地上四层,建筑设计结构形式为框架结构,基础采用预应力混凝土管桩。
该资料包含:桩 平面布置图 、承台大样、柱平法施工图、地梁平法施工图、梁平法施工图、板施工图、楼梯大样等共16张图纸。

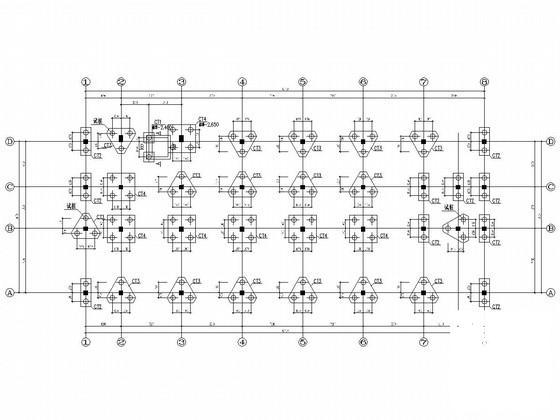

桩平面布置图

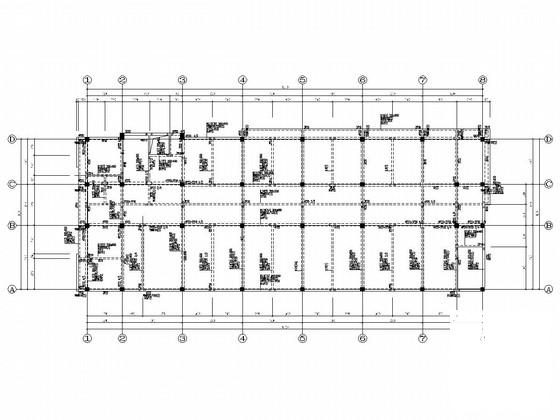

四层梁平法施工图

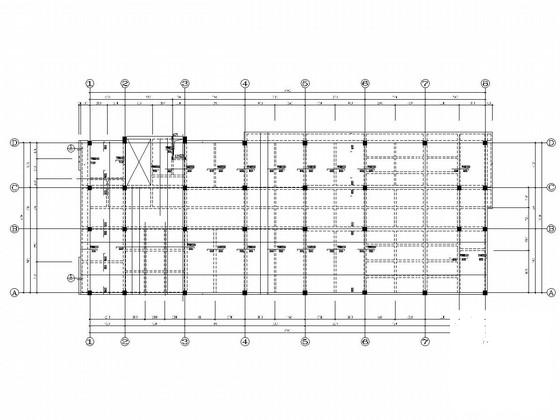

屋面板施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

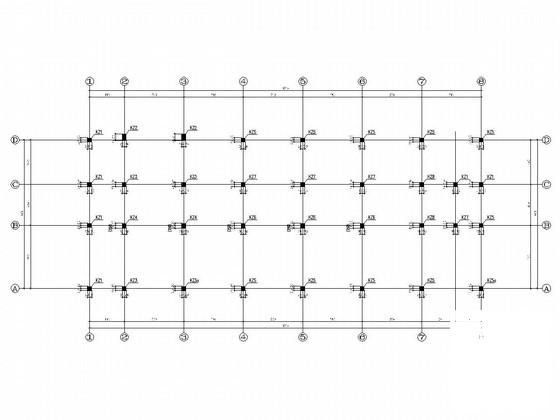

  • 框架结构办公楼图纸 - 1
    框架结构办公楼图纸 - 1
  • 框架结构办公楼图纸 - 2
    框架结构办公楼图纸 - 2
  • 框架结构办公楼图纸 - 3
    框架结构办公楼图纸 - 3
  • 框架结构办公楼图纸 - 4
    框架结构办公楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
