3层弧形框架结构旅游园办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是生态主题观光旅游园——办公楼项目,地上三层,框架结构,基础采用柱下独立基础,独立基础之间设基础拉梁,基础设计等级为丙级,抗震设防烈度为8度。

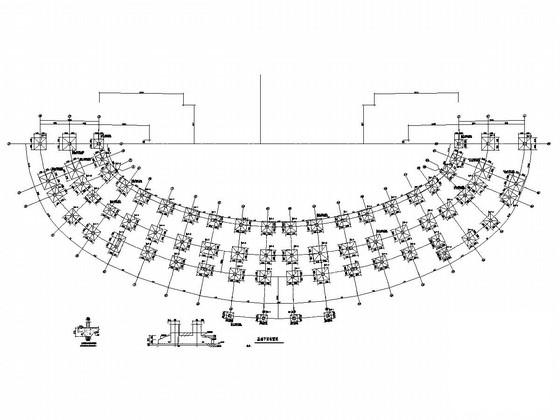

该资料包含:结构设计总说明,基础 平面布置图 ,基础梁平法配筋图,框架柱平法配筋图,各层梁板平法施工图,楼梯图等共计15张图。
分享投稿时间:近几年6月。

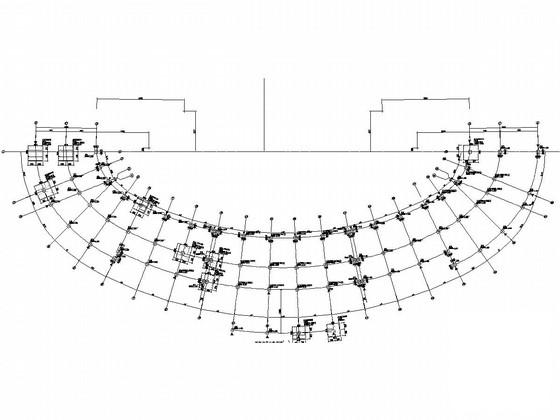

框架柱平法配筋图

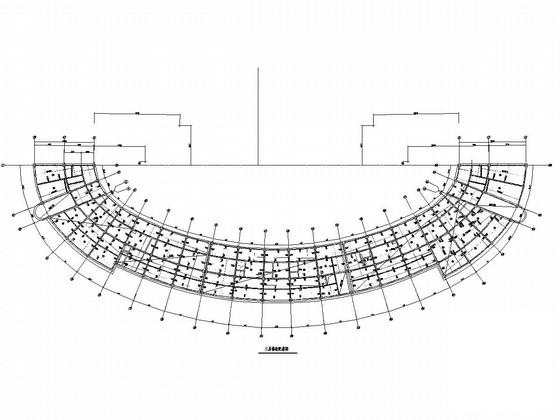

三层楼板配筋图

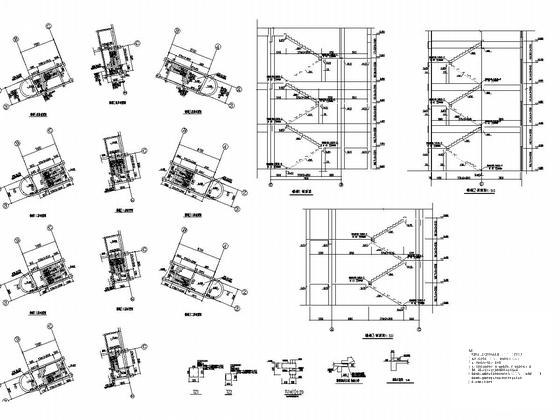

楼梯图

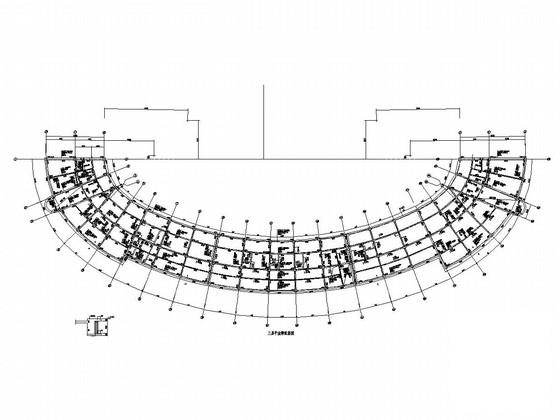

三层平法梁配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架结构办公楼图纸 - 1
    框架结构办公楼图纸 - 1
  • 框架结构办公楼图纸 - 2
    框架结构办公楼图纸 - 2
  • 框架结构办公楼图纸 - 3
    框架结构办公楼图纸 - 3
  • 框架结构办公楼图纸 - 4
    框架结构办公楼图纸 - 4
  • 框架结构办公楼图纸 - 5
    框架结构办公楼图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
