18层双塔网状钢框架核心筒结构办公楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架核心筒
  • 钢结构:轻钢结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:92张
  • 设计年代:近代

附件详情

该项目是上海某商务办公楼项目,A楼地上18层,B楼地上15层,均为网状钢框架-核心筒结构,裙房5层,框架结构;采用钻孔灌注桩,基础设计等级为乙级,整体二层地下室,地下一和二层局部区域为六级人防,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,人防结构设计施工说明,地下室墙柱图,人防结构详图,梁板图,地上部分梁板图,墙柱布置图,核心筒结构平面图,网状外框架结构立面布置图,暗柱表,节点详图,坡道图等共计92张图。
分享投稿时间:近几年。

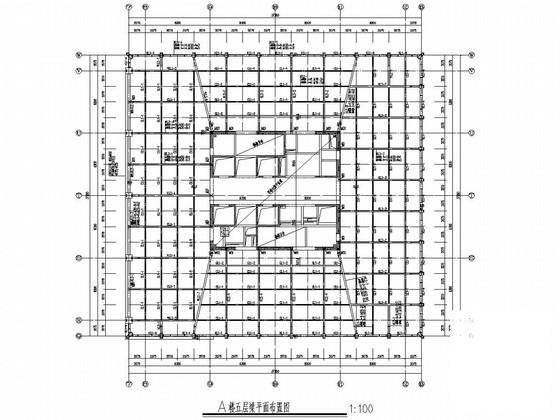

A楼五层梁 平面布置图

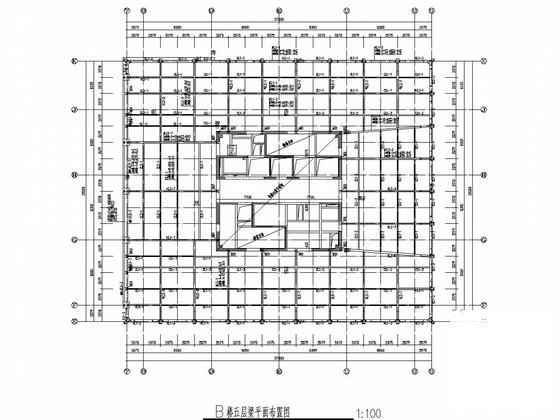

B楼五层梁平面布置图

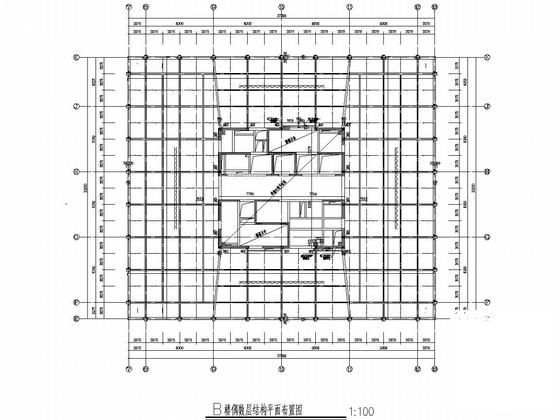

B楼偶数层结构平面布置图

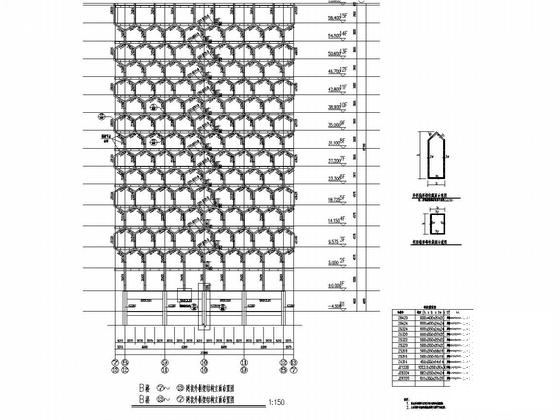

网状外框架结构立面布置图

节点详图

A楼五~六层核心筒结构平面图

B楼屋面一核心筒结构平面图

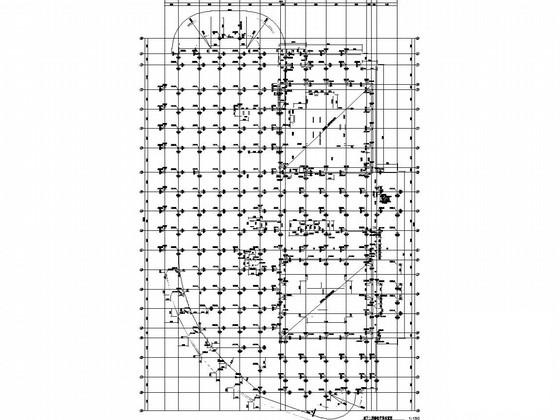

A楼偶数层结构平面布置图
