5层框架结构调度中心办公楼结构CAD施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:57张
  • 设计年代:近代

附件详情

该项目是南水北调某段调度中办公楼项目,主体地上五层,框架结构,局部地下一层,总建筑面积5228.03平方米,地上4918.34平方米,地下309.69平方米,首层层高5.40米,二~五层层高4.20米,柱下桩基承台基础,基础设计等级为丙级,结构嵌固部位:基础顶面,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,桩位平面布置图,基础 平面布置图 ,承台及集水坑详图,地下室墙柱配筋图,柱配筋图,结构平面图,顶梁配筋图,板配筋图, 楼梯详图 ,建筑设计说明,立面图,平面图,剖面图,大样图等共计57张图。
出图时间:8月。


三层柱配筋图

四层顶结构平面图

二层顶板配筋图

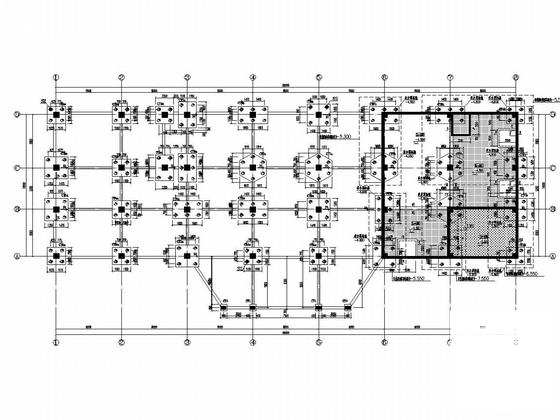

基础图

三层平面图

地下一层平面图

楼梯图

屋顶结构图

四层顶梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架办公楼结构施工 - 1
    框架办公楼结构施工 - 1
  • 框架办公楼结构施工 - 2
    框架办公楼结构施工 - 2
  • 框架办公楼结构施工 - 3
    框架办公楼结构施工 - 3
  • 框架办公楼结构施工 - 4
    框架办公楼结构施工 - 4
  • 框架办公楼结构施工 - 5
    框架办公楼结构施工 - 5
  • 框架办公楼结构施工 - 6
    框架办公楼结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
