污水处理厂(二沉池)结构CAD大样图

附件详情

某污水处理厂(二沉池)结构图
该资料为:某污水处理厂(二沉池)结构图
抗震设防烈度为7度
该资料包含:
结构设计总说明、二沉池平面图、集水坑配筋剖面图、剖面图、二沉池进水配水孔预留孔图、二沉池进、出水槽展开图、进出水槽标准断面图、施工缝大样、进水口及浮渣井节点大样图、出水口节点大样图、中心柱基础平面、剖面图、引发缝、伸缩缝大样、洞口加固图、预埋件大样图、二沉池底板配筋平面图、中心柱基础配筋图、二沉池1-1配筋剖面图、浮渣井配筋平、剖面图、进水口渠道及隔墙配筋大样图、出水口配筋大样图共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

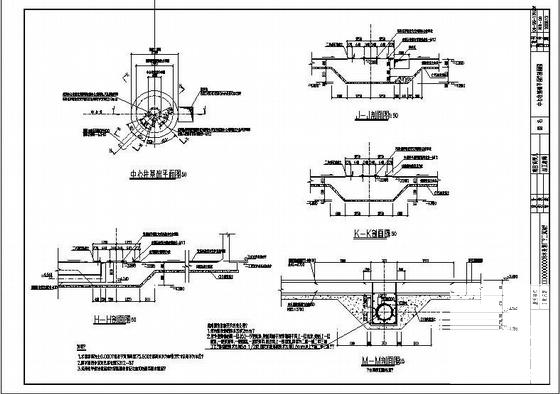

  • 污水处理厂二沉池 - 1
    污水处理厂二沉池 - 1

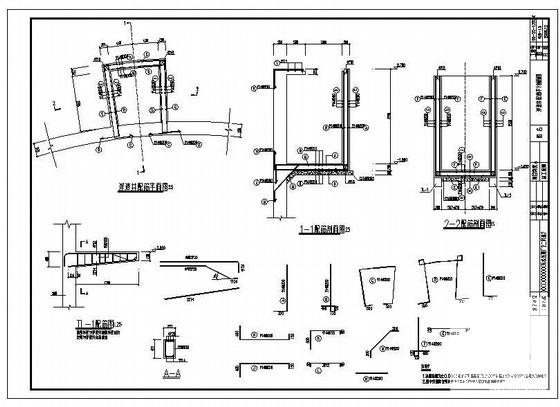

  • 污水处理厂二沉池 - 2
    污水处理厂二沉池 - 2

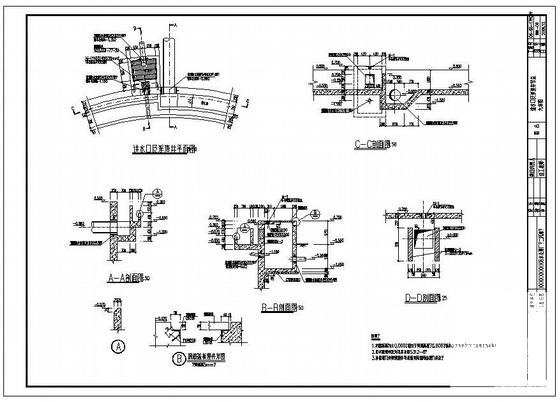

  • 污水处理厂二沉池 - 3
    污水处理厂二沉池 - 3

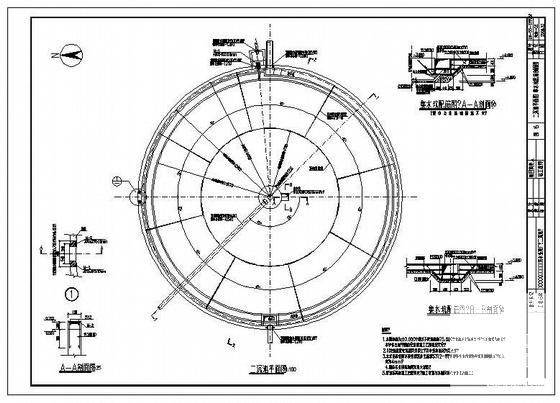

  • 污水处理厂二沉池 - 4
    污水处理厂二沉池 - 4
以上是部分截图,请下载附件后查看完整高清内容
