住宅工地现场临时设施布置方案_CAD

附件详情

  • 目 录
  • 1项目概要 3
  • 1.1项目概况 3
  • 1.2建筑总平面图 4
  • 2总则 7
  • 2.1布置原则 7
  • 2.2布置依据 7
  • 3施工场道 7
  • 3.1道路做法 7
  • 3.2场区地面硬化 8
  • 4现场围蔽 8
  • 4.1出入大门 8
  • 4.2现场围蔽 9
  • 5临时设施 12
  • 5.1生产设施 12
  • 5.2管理人员办公、生活设施 13
  • 5.3职工生活设施 14
  • 5.4娱乐设施 15
  • 5.5其它配套设施 15
  • 6施工机械布置 16
  • 6.1塔吊的布置 16
  • 6.2混凝土输送泵的布置 16
  • 6.3物料提升机的布置 17
  • 7供水、供电线路布置 19
  • 7.1供水管线的布置 19
  • 7.2施工临时用电线路的布置 19
  • 8现场排水、排污 19
  • 9施工平面布置管理 19
  • 9.1管理原则 19
  • 9.2平面管理体系 20
  • 9.3管理计划的制定 20
  • 9.4管理计划的实施 20
  • 10临建 平面布置图 20
  • 10.1 一层平面示意 20
  • 10.2 二层平面示意 22

附件详情

该项目工期要求紧,一次性投入的人力、物力、机械较多,各工种需穿插进行。为了保证场内交通顺畅和工程安全、文明施工,减少现场材料、机具二次搬运以及避免环境污染,应对现场平面进行科学、合理的布置。
场区地面硬化
施工现场场地硬化标准:施工生产、生活场地内的道路、场地进行硬化处理。硬化场地及路面应控制好标高,确保表面平顺,做到场内排水畅通,无积水现象,并在整个施工过程中加以维护。
次要施工通行道路宽4m,路基宽度5m,采用150厚块石层路基、路面200厚C15砼硬化处理 。
……
现场围蔽
根据本标段工程特点,施工现场的围墙拟按照以下三种方式进行设置:
1、施工临时设施办公、生活区靠近施工主干道一侧的围墙采用砖砌形式,外墙面批荡、抹光并作刷白处理,以便于进行企业CI形象设计。

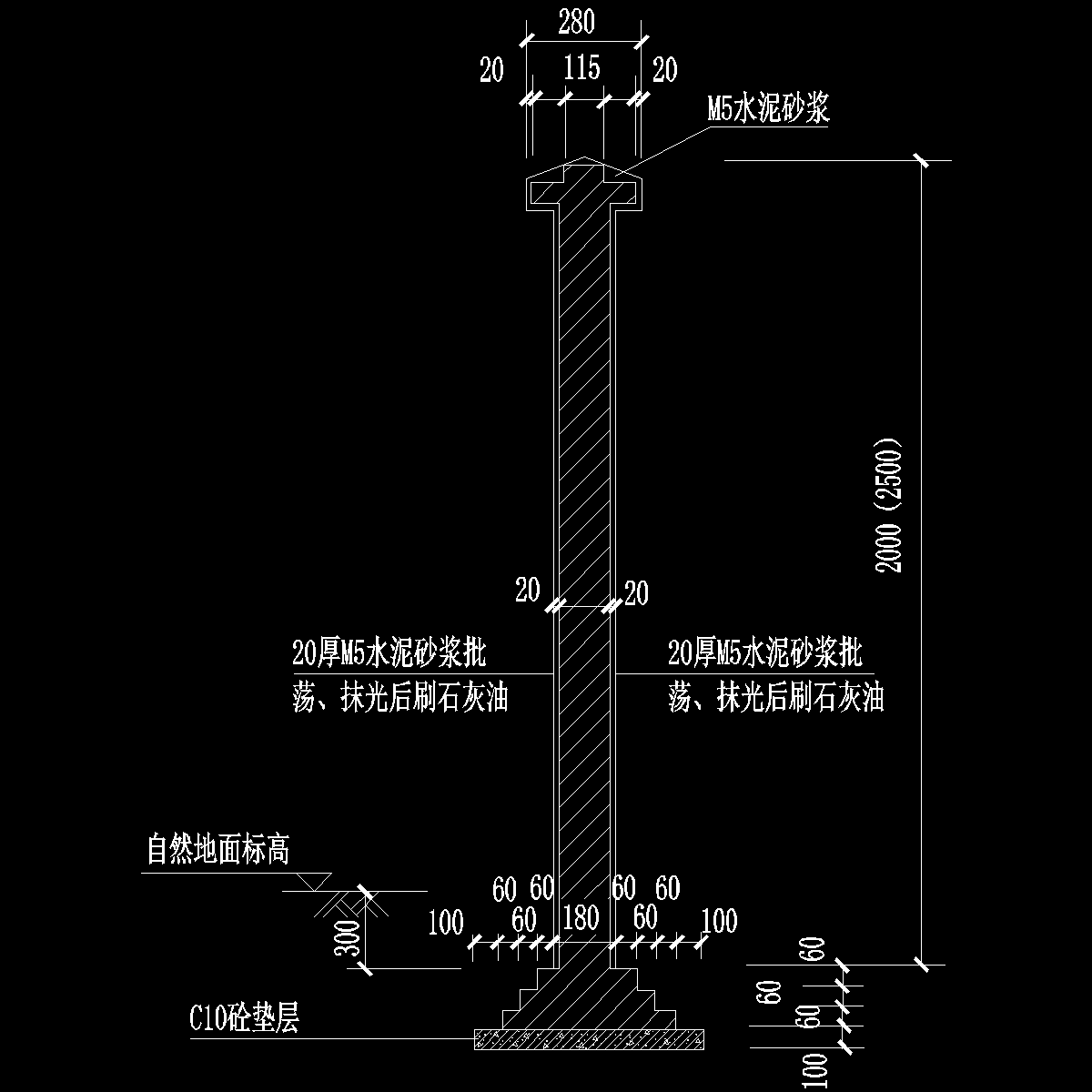

具体做法如下:挖深距自然地面标高以下300mm后浇筑100mm 厚C10混凝土(根据现场开挖地质情况考虑基础持力层,对于地基薄弱情况,则采用换填碎石换土地基进行处理),再用M5水泥砂浆砌筑120厚大放脚,再砌筑2.5m高180mm厚砖墙;间隔4m砌筑370 mm×370 mm的砖垛;
……
5临时设施
5.1生产设施
1、洗车槽
在施工现场大门处分别设置由宽度30cm、深40cm的沟槽围成的宽6米、长6米的洗车槽,配备高压冲洗水枪,槽内设置泥水沉淀池。所有从工地出去的车辆均要将泥水冲洗干净,泥水经沉淀后,将清水排放到业主指定的排水沟中。沉淀池定期清理。
2、钢筋加工场地
为避免二次倒运,在T8、T26西南侧均设置1个钢筋加工场地,设在各施工区域的塔吊覆盖范围内,共2个钢筋加工场(位置详见施工平面布置图),占地面积各为450m2,分为钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场,各类钢材按不同规格堆放整齐,设置标识牌和检验状态。
……
字数约6.6千字
编制于近代年4月

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 10.04.25 围墙.dwg
    10.04.25 围墙.dwg

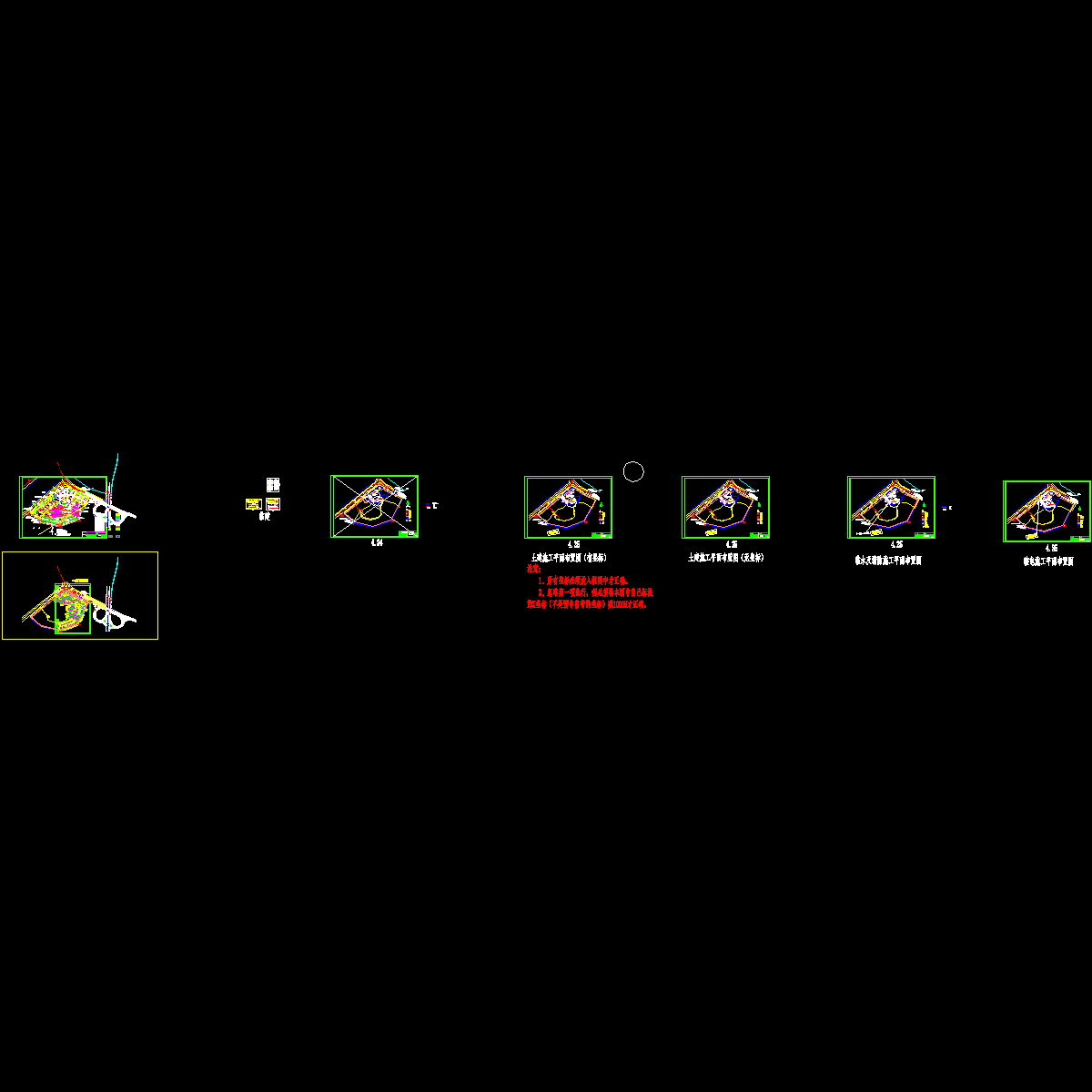

  • 总图定位_recover.dwg
    总图定位_recover.dwg
以上是部分截图,请下载附件后查看完整高清内容
