住宅楼基础施工阶段木模板施工方案(扣件式钢管支撑架)_CAD

附件详情

  • 1工程综合说明2
  • 1.1项目概要2
  • 1.2编制依据2
  • 2编制范围3
  • 3模板施工部署3
  • 3.1总体部署3
  • 3.2模板配置数量3
  • 4 模板施工技术措施3
  • 4.1模板支架搭设工艺流程3
  • 4.2模板支架搭设具体要求3
  • 4.3模板施工详细措施4
  • 4.4模板支架的检查与验收6
  • 4.5模板拆除7
  • 5 主要材料投入计划9
  • 5.1周转材料9
  • 5.2安全防护品计划10
  • 6 模板质量控制11
  • 7 模板、排架施工安全措施11
  • 8 计算书
  • 8.1柱支模计算书12
  • 8.2梁支模计算书19
  • 8.3楼板计算书22
  • 8.4内外墙支模计算书29
  • 附图:
  • 附图1《模板 脚手架 分区图》
  • 附图2《地下室外板墙支模详图》

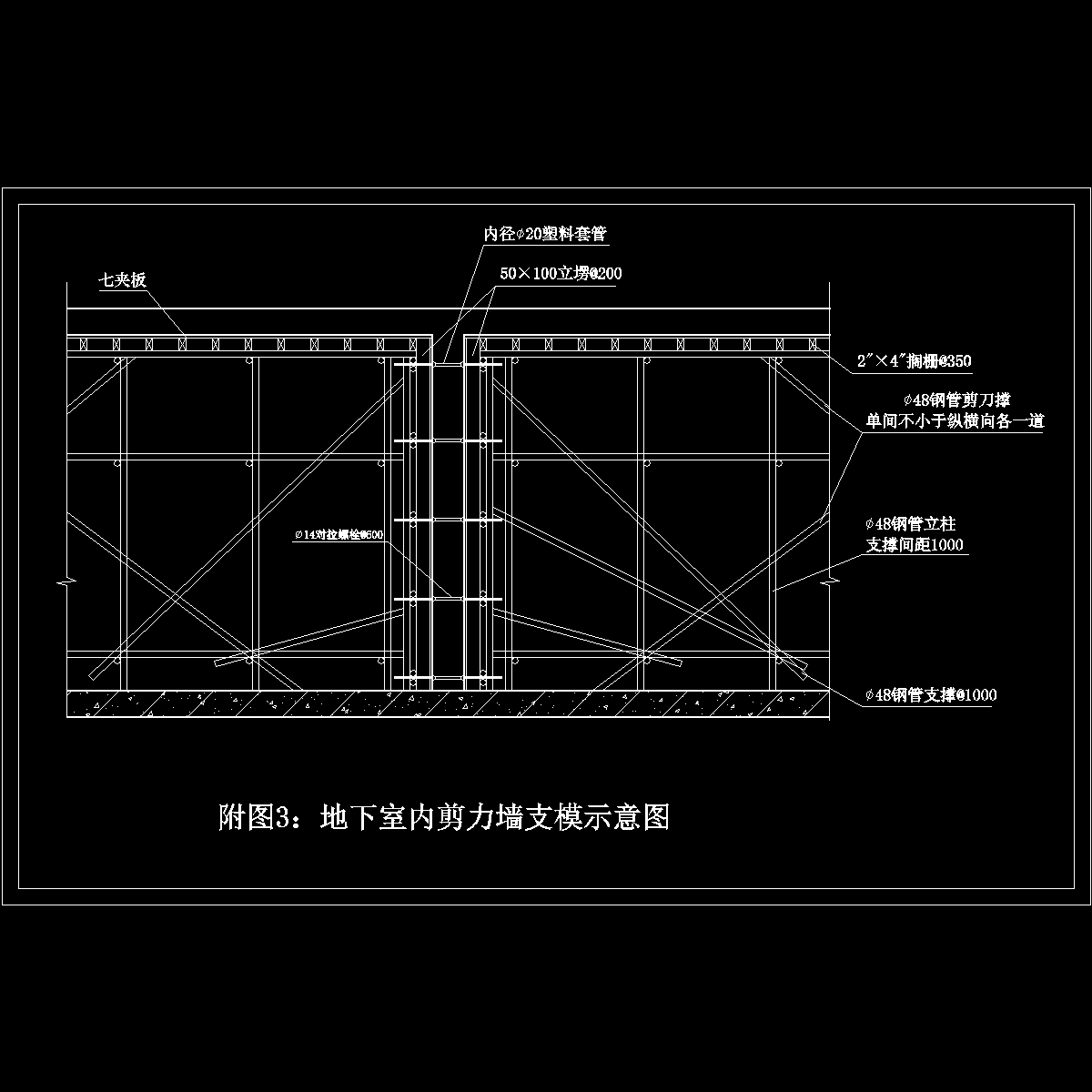

  • 附图3《地下室内剪力墙支模示意图》

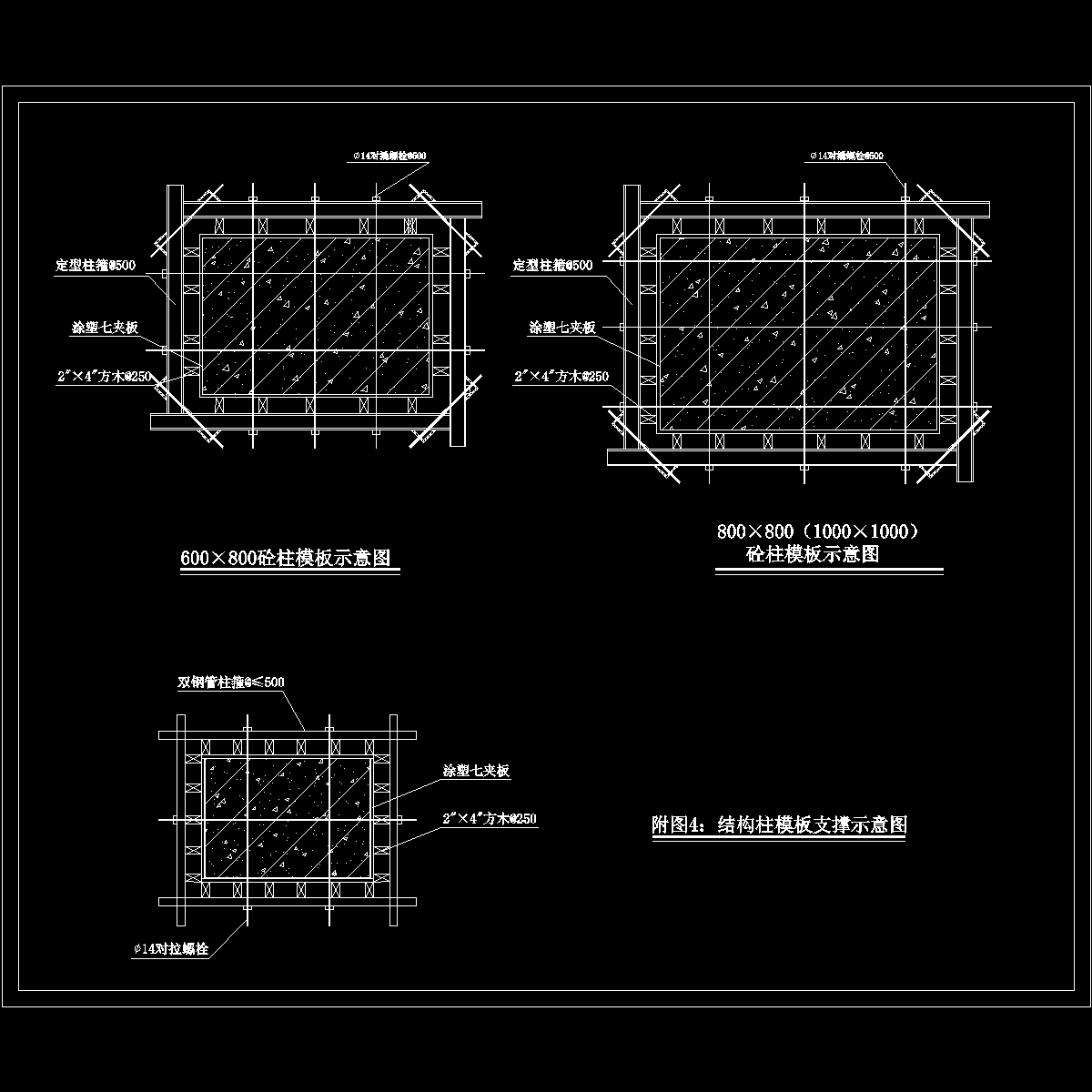

  • 附图4《结构柱模板支撑示意图》
  • 附图5《楼面梁、板模板支撑示意图》
  • 附图6《内外板墙对拉螺栓节点图》
  • 附图7《地下二层顶板施工洞留置图》

附件详情

该项目基地总面积22761.7平方米。一期地上部分为1#,2#,3#主楼高度为79.80米,4#,5#楼高度分别为15.80米和13.65米,地上总建筑面积62145.81平方米。该项目地下室外板墙、柱、梁、剪力墙、板均采用18mm胶合板拼装。该项目平台支撑排架采用φ48钢管搭设。
4 模板施工技术措施
本模板支架采取满堂架形式进行搭设,其具体搭设流程如下:
做好搭设的准备工作→放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆,随即与纵向扫地杆扣牢→安装横向扫地杆,并与立杆扣牢→安装第一步纵向水平杆(与各立杆扣牢)→安装第一步横向水平杆→第二、三步纵向水平杆→第二、三步横向水平杆→设置连墙杆→第四步纵向水平杆和横向水平杆→接立杆→……→加设剪刀撑→满布水平大眼网→架体验收。
……
4.3模板施工详细措施
(2)外板墙模板
1、外墙的内外侧模板固定采用?14对拉止水螺栓,间距≤500 mm。
2、外板墙的内外侧则均采用木模,50×100的方木纵向肋条间距≤250 mm,随后采用横向双钢管围檩,间距同?14对拉止水螺栓。
3、外板墙所有对拉止水螺栓必须中间设-4×40×40止水钢片,两头均设钢片限位及20厚40×40木垫片。
(3)内板墙模板
(4)柱模板
(5)楼面梁、平台板模板
(6)内外墙对拉螺栓节点处理
8计算书
……
31页,编制于。

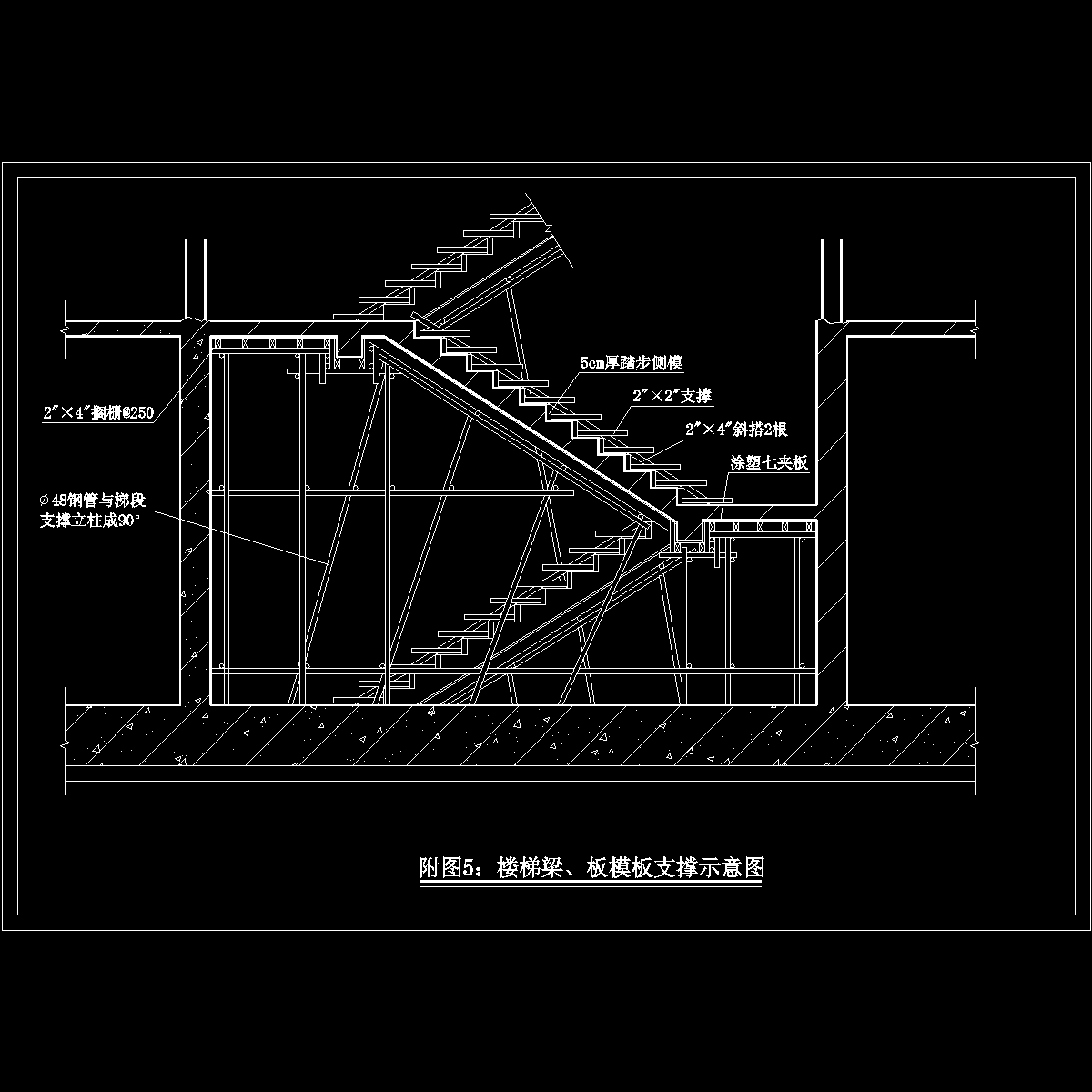

楼梯梁、板模板支撑示意图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 1 分区图.dwg
    1 分区图.dwg
  • 2地下室外板墙支模详图.dwg
    2地下室外板墙支模详图.dwg
  • 3 地下室剪力墙模板支撑示意图.dwg
    3 地下室剪力墙模板支撑示意图.dwg
  • 4 结构柱模板支撑示意图.dwg
    4 结构柱模板支撑示意图.dwg
  • 5 楼梯模板支撑详图.dwg
    5 楼梯模板支撑详图.dwg
  • 6 内外板墙对拉螺栓节点图.dwg
    6 内外板墙对拉螺栓节点图.dwg
  • 7 地下二层顶板施工洞留置图.dwg
    7 地下二层顶板施工洞留置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
