613.9平米综合楼中央空调施工CAD图纸
- 设计说明：有
- 建筑类别：办公,商业
- 建筑高度类型：单层建筑
- 建筑设计面积：613.9平方米
- 地上层数：1层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,其它
- 冷热源：电动压缩式冷水机组,空气调节器
- 空调系统：制冷剂系统
- 水系统：异程式
附件详情

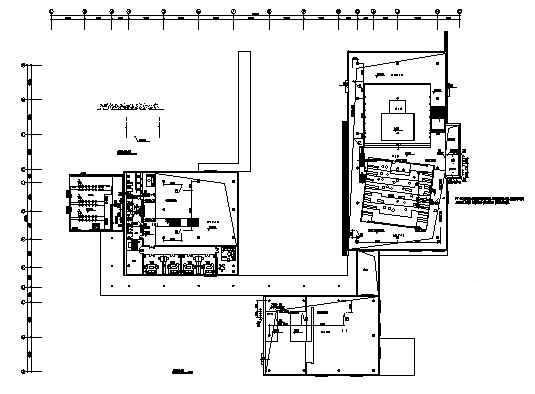

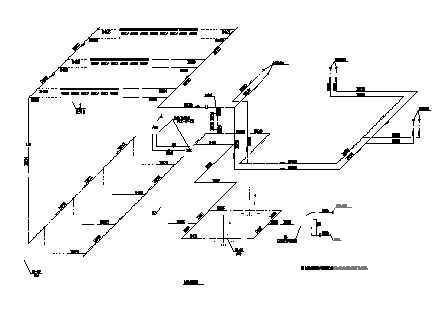

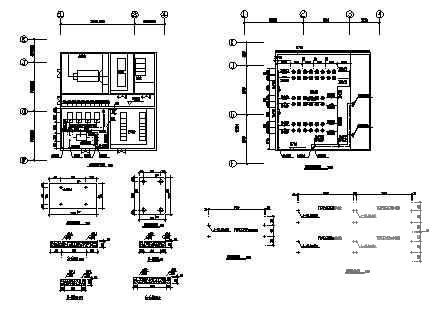

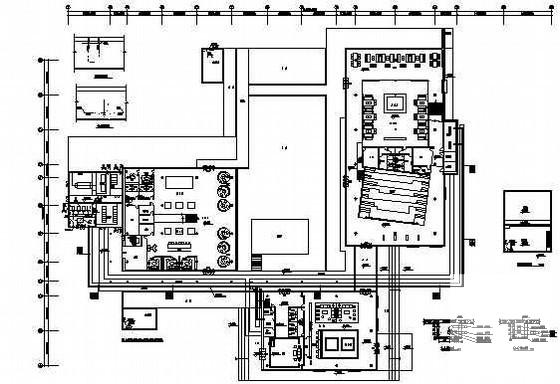

此设计图为某综合楼（展览厅）的完整空调施工图，使用风冷冷水机组。包括首层空调平面图和夹层空调平面图，空调系统原理图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
中央空调施工图纸 - 1 -
中央空调施工图纸 - 2 -
中央空调施工图纸 - 3 -
中央空调施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
