3层别墅改造结构设计CAD施工图纸,共9张

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 参考图纸:9张
  • 设计年代:近代

附件详情

某别墅改造结构设计图
该资料为:某别墅改造结构设计图
该资料包含:
改造前结构平面图、改造后结构平面图、扩建新增墙体平面图、扩建新增板平面图、新增墙体底部做法、墙体改造后立面图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

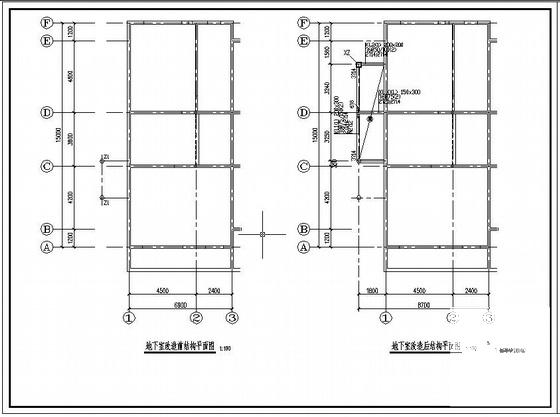

  • 别墅结构设计图纸 - 1
    别墅结构设计图纸 - 1

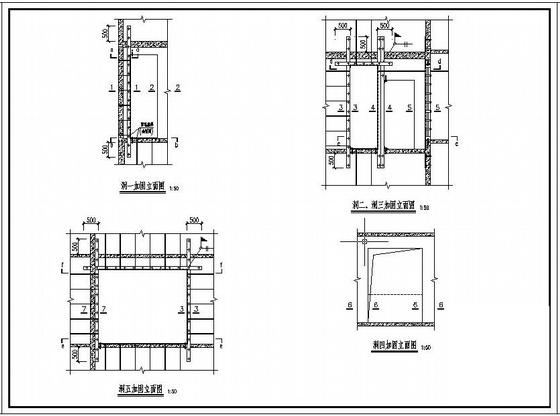

  • 别墅结构设计图纸 - 2
    别墅结构设计图纸 - 2

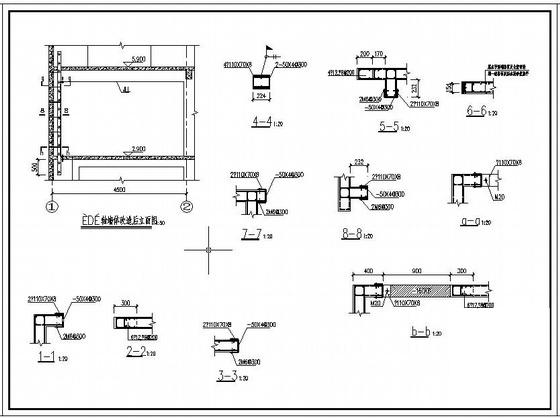

  • 别墅结构设计图纸 - 3
    别墅结构设计图纸 - 3

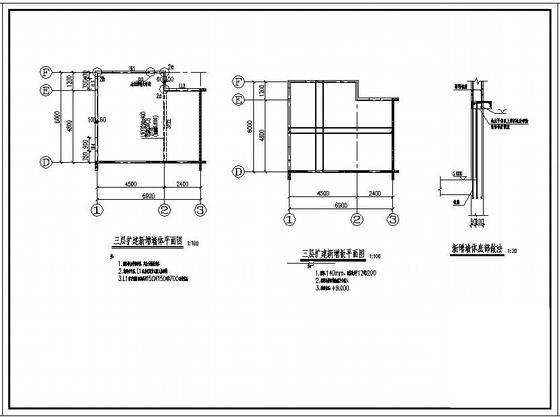

  • 别墅结构设计图纸 - 4
    别墅结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
