两栋3层沿街商业及辅助用房结构施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:65张
  • 设计年代:近代

附件详情

本项目是公租房小区沿街商业及辅助用房项目,共计2栋,商业2号建筑面积1558.68平方米,商业3号建筑面积1600.44平方米,地上均为3层,框架结构,工程建筑抗震设防类别为丙类建筑,抗震设防烈度为 6度,基础采用独立基础,基础设计等级为丙级。
结构专业该资料包含:商业2、3 结构设计说明 ,基础图,基础详图,柱布置图,梁配筋图,板配筋图,楼梯图等共计34张图。
建筑专业该资料包含:建筑总说明,绿色 建筑施工图设计 专篇,平面图,立面图,剖面图,楼梯大样图,门窗大样图等共计32张图。
分享投稿时间:近几年10月。

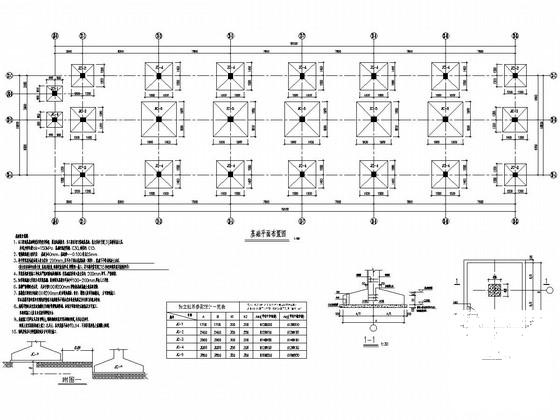

商业3基础 平面布置图

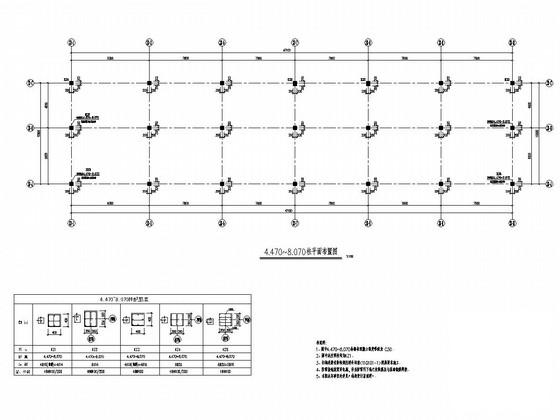

商业3 4.470~8.070柱平面布置图

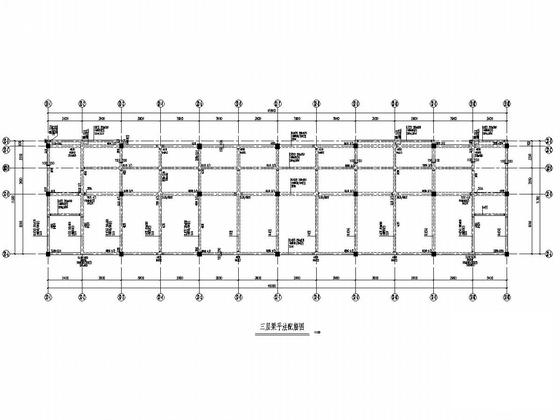

商业2 三层梁平法配筋图

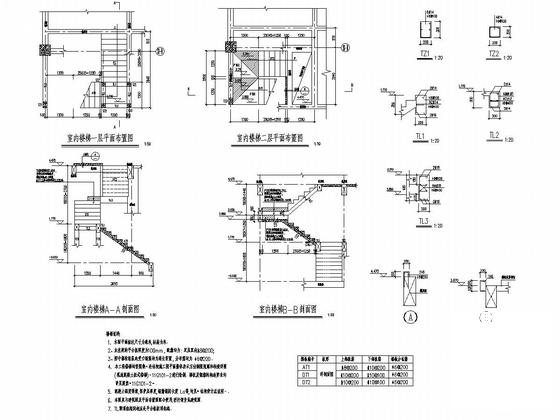

室内楼梯详图

商业2 三层平面图

节点大样图

商业2 二层结构平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
