产业园临电施工方案(临电平面布置CAD图纸)

附件详情

  • 一、工程简介 2
  • 二、建筑特征概 3
  • 三、设计说明: 3
  • 四、设计依据 3
  • 五、线路敷设 4
  • 六、电压损失及负荷计算公式 4
  • 七、负荷计算 5
  • 八、用电管理 12
  • 九、配电箱及开关箱 15
  • 十、钢筋车间设备用电平面布置 17
  • 十一、保护接零及防雷 17
  • 十二、安全用电技术措施和电气防火措施 18
  • 一、安全用电技术措施 18
  • 二、安全用电防火措施 29
  • 附图:

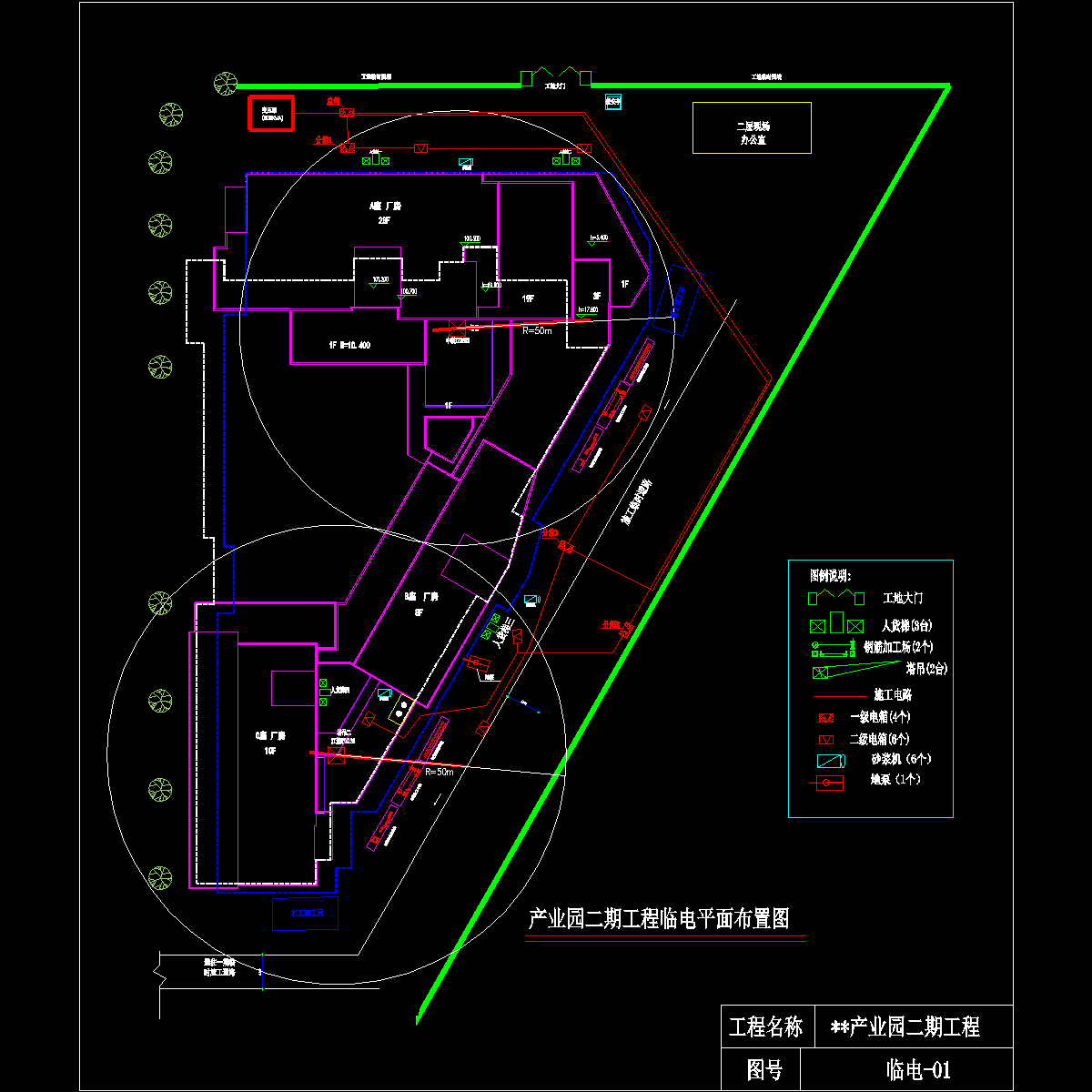

  • 产业园二期临电 平面布置图

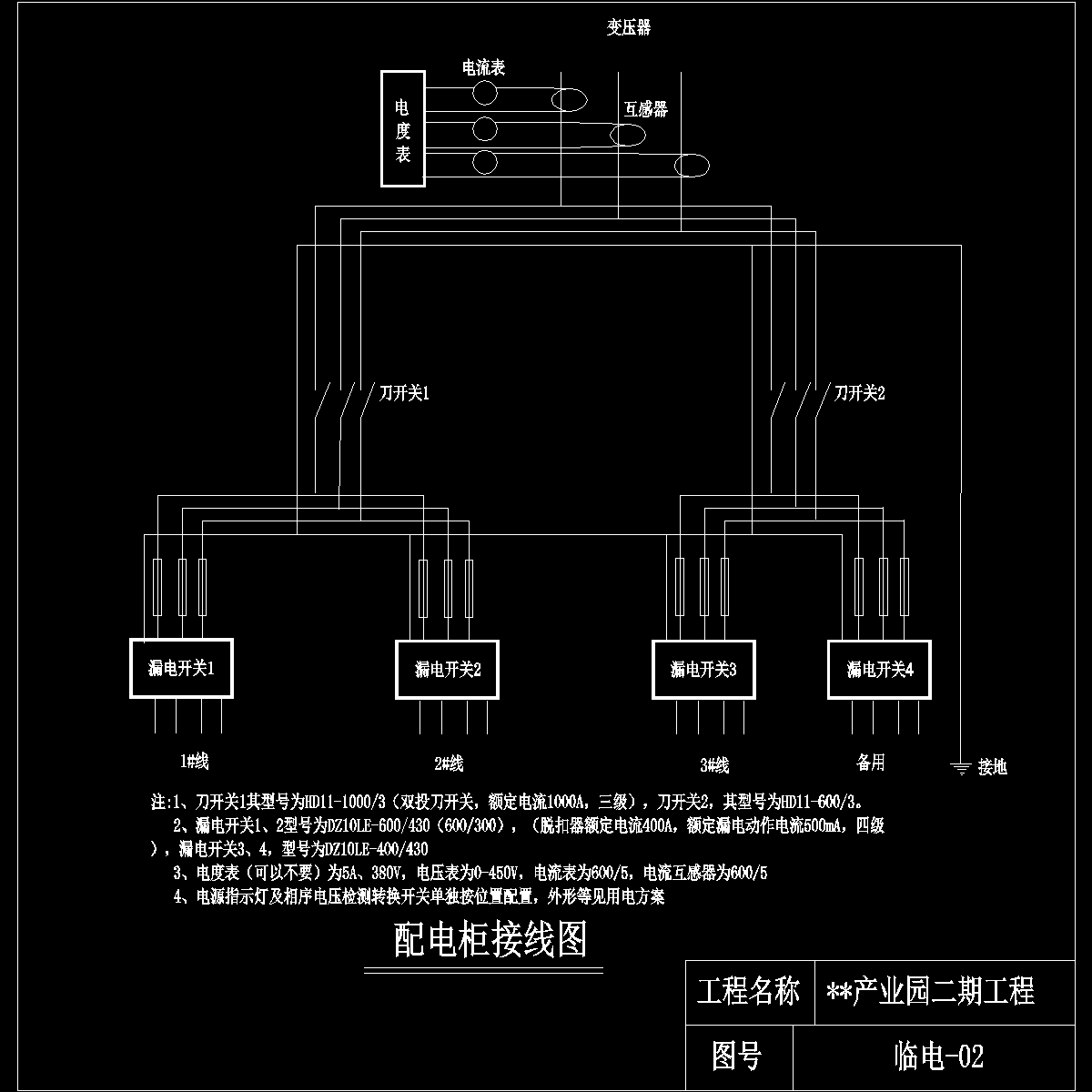

  • 产业园二期临电配电柜接线图

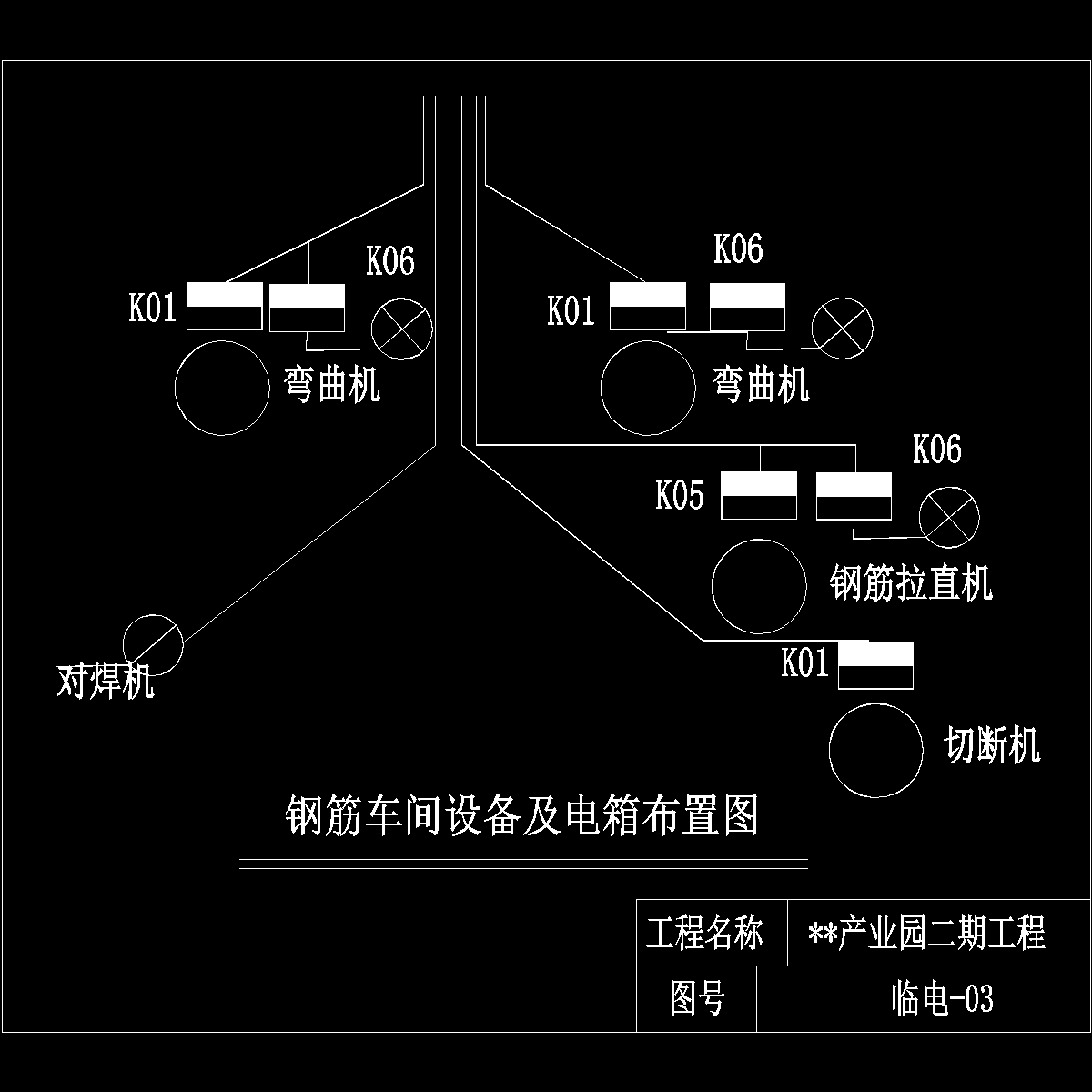

  • 钢筋加工房平面布置图
  • 稿件评价:负荷计算较详细,附有临电平面布置图,内容较完整,可供参考借鉴。

附件详情

整个施工区域按用电区域进行分段设计,整体进行汇总,各区域按用电的特点最后进行调济、管理、协调,因为工期紧,作业面积广,施工用电在确保工期的前提下,将采用不断电的接驳措施,以提供现场施工用电接驳,确保施工用电对总包正常工期的配合。该资料按总包要求,进行二级电源的设计。分项施工单位按所提供用电量提供临边接驳点给予接驳。
……
b.总负荷计算表(表一)
c.导线(总干线)截面的选择
d、配电盘的布置及其引出的分配电箱布置及计算
……
十一、保护接零及防雷
为防止 电气设备 或系统的金属外壳因绝缘损坏而带电,必须将正常情况下不带电的金属外壳或构架例如电动机的金属底座、配电箱和开关箱的金属箱体等与PE线相连,即保护接零(见图八)。保护零线(即PE线)由工作接地线、配电房的零线或第一极漏电保护器的电源侧(上端)引出。保护零线除在配电房外接地外,还需在配电线路的中间处和末端处作重复接地,每一重复接地装置的接地电阻不得大于10欧。接地体:直接从钢结构接地装置引出,长度不大于18米。
……
10)架空线路应采用钢筋混凝土或木杆。钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂文和扭曲;木杆不得腐朽,其梢径不应小于140mm。
11)电杆埋设深度应为杆长的1/10加0.6m,回填土应分层夯实。在松软土质处应加大埋入深度或采用卡盘等加固。
12)直线杆和15°以下的转角杆,可采用单横担单绝缘子,但跨越机动车道时应采用单横担双绝缘子;15°到45°的转角杆应采用双横担双绝缘子;45°以上的转角杆,应采用十字横担。
……
31页,编制于

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 产业园二期临电平面布置图(修订版).dwg
    产业园二期临电平面布置图(修订版).dwg
  • 产业园二期临电配电柜接线图.dwg
    产业园二期临电配电柜接线图.dwg
  • 钢筋加工房平面布置图.dwg
    钢筋加工房平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
