地上5层框架结构公寓楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

本项目为黑龙江某普通的公寓楼,地上5层,地下一层,结构高度为23.5米,建筑设计结构形式为框架结构(含少量剪力墙),基础采用钻孔压灌超流态混凝土(孔底注浆)桩基础,6度设防。
该资料包含: 结构设计说明 、桩位平面布置图、承台平面布置图、承台梁及防水板配筋平面布置图、柱 平面布置图 、结构布置图、板配筋图、梁配筋图、 楼梯详图 等共27张图纸。

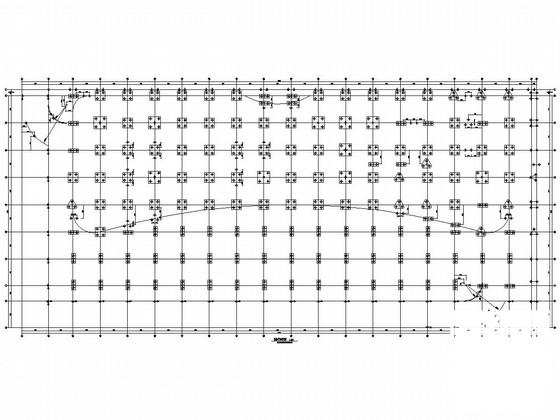

承台平面布置图

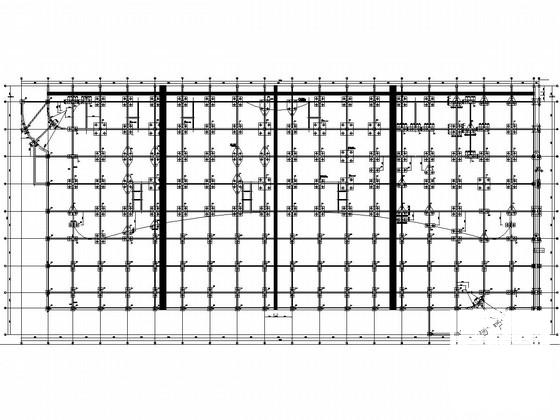

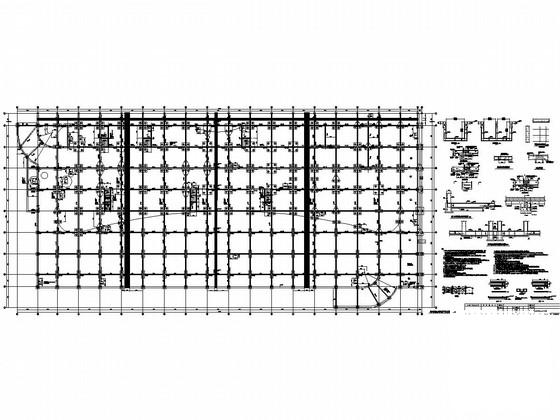

承台梁及防水板配筋平面布置图

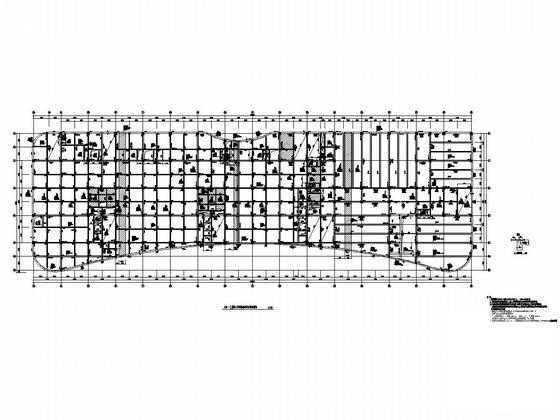

A区-2#楼三层顶结构布置及梁配筋图

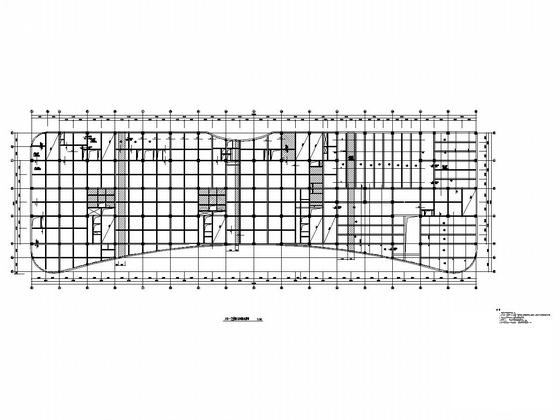

A区-2#楼三层顶板配筋图

地下柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公寓楼设计图纸 - 1
    公寓楼设计图纸 - 1
  • 公寓楼设计图纸 - 2
    公寓楼设计图纸 - 2
  • 公寓楼设计图纸 - 3
    公寓楼设计图纸 - 3
  • 公寓楼设计图纸 - 4
    公寓楼设计图纸 - 4
  • 公寓楼设计图纸 - 5
    公寓楼设计图纸 - 5
  • 公寓楼设计图纸 - 6
    公寓楼设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
