24层剪力墙结构明郡家园住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该项目是安徽住宅楼项目,地上24层,剪力墙结构,地下1层,筏板基础,基础设计等级为甲级,抗震设防烈度为7度,CFG桩加固后的复合地基。

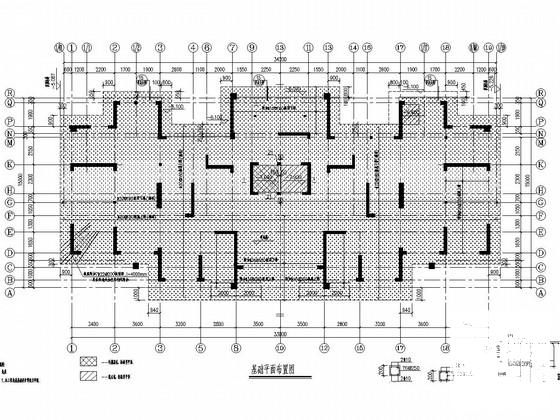

该资料包含:结构设计总说明,水泥粉煤灰碎石桩(CFG)复合地基设计总说明,CFG桩布置图,基础平面布置图,墙柱平法施工图,暗柱详图,结构 平面布置图 ,梁平法施工图,节点大样, 楼梯详图 ,共计37张图。
分享投稿时间:近几年4月。

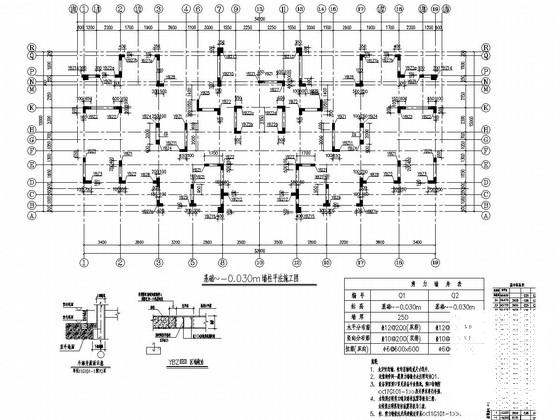

基础~-0.030m墙柱平法施工图

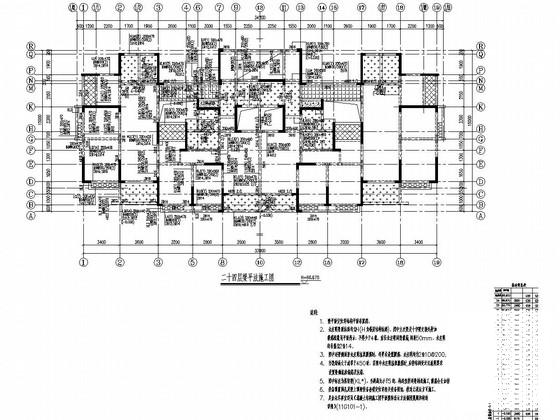

二十四层梁平法施工图

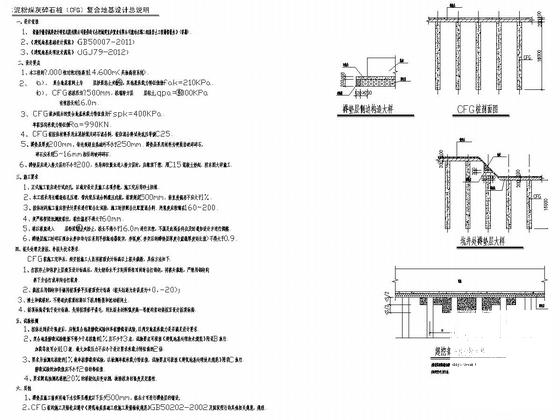

水泥粉煤灰碎石桩(CFG)

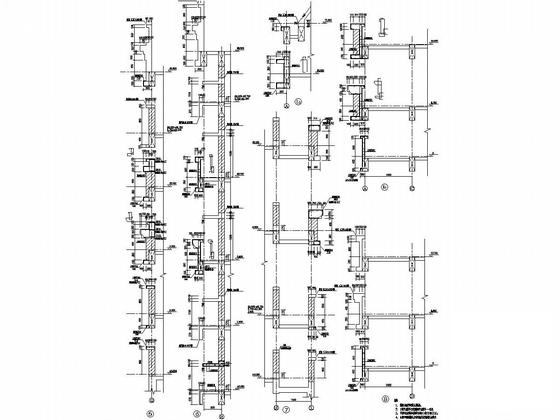

节点大样

楼梯详图

七、十三、十九层结构平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1
  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2
  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3
  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
  • 剪力墙结构住宅设计 - 5
    剪力墙结构住宅设计 - 5
  • 剪力墙结构住宅设计 - 6
    剪力墙结构住宅设计 - 6
  • 剪力墙结构住宅设计 - 7
    剪力墙结构住宅设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
