6层框架结构水厂综合楼结构设计施工CAD图纸

附件详情

该项目是安徽水厂综合楼项目，地上6层，总建筑面积为4155平方米，建筑基底面积为684平方米。采用框架结构体系，基础采用钢筋混凝土柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。

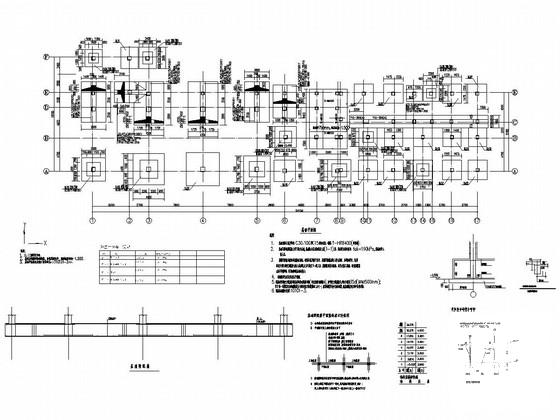

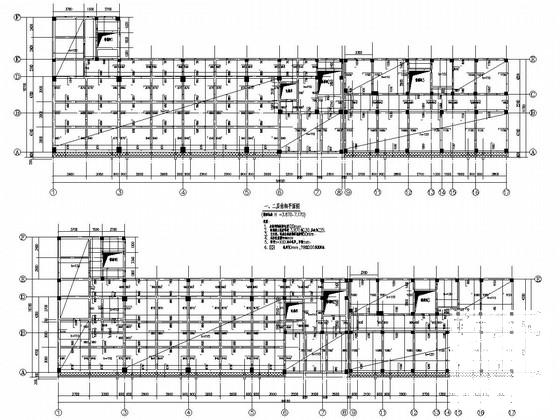

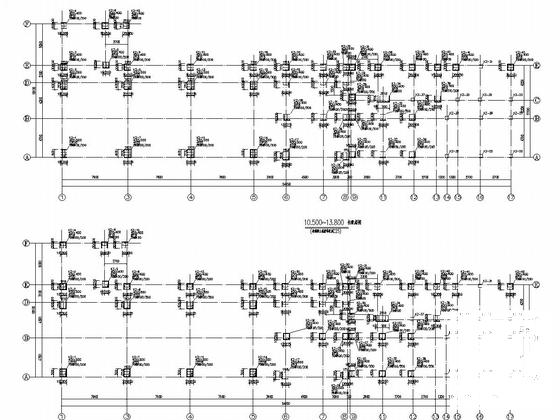

结构专业该资料包含：结构专业施工图设计说明，基础平面图，柱布置图，梁配筋图，板配筋图，楼梯图等共计13张图。

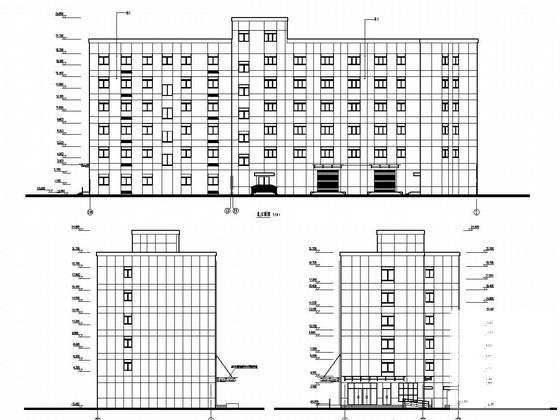

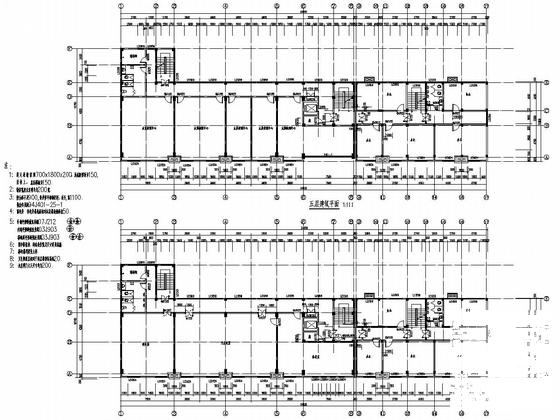

建筑专业该资料包含：施工说明、构造做法，节能说明，平面图，立面图，剖面图，卫生间详图， 楼梯详图 ，节点大样，共计14张图。
