5层框架结构酒店结构施工CAD图纸

附件详情

该项目为河南某酒店，建筑面积为2587.66平方米，包含一层商店，二到四层酒店用房，五层办公、会议室及楼、电梯间出屋面，建筑建筑设计结构形式为框架结构，基础为独立基础和墙下条形基础，6度设防。

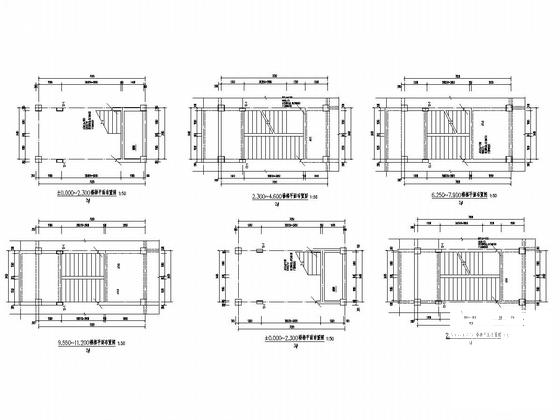

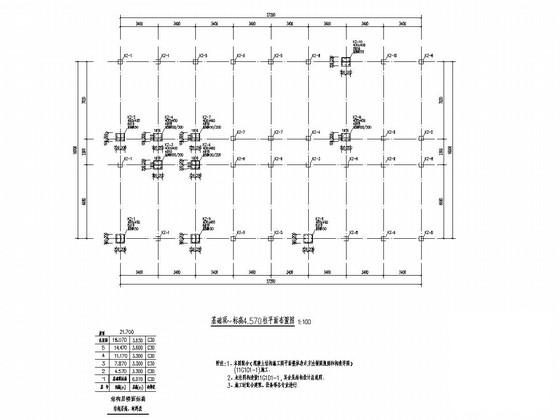

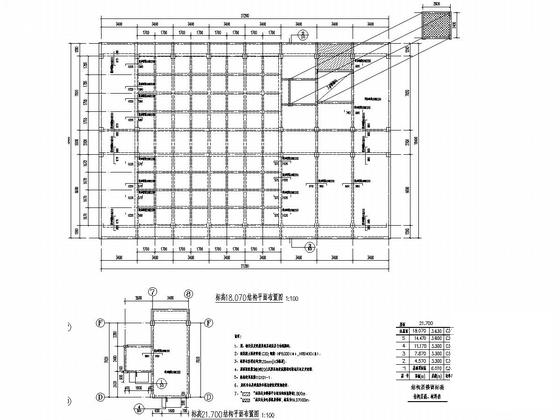

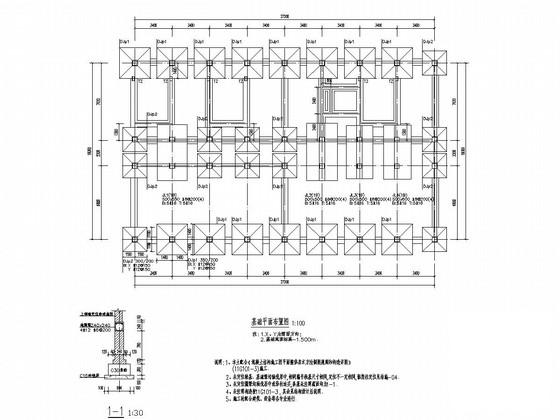

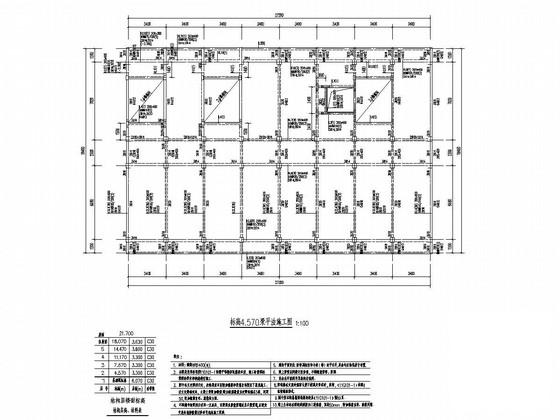

该资料包含： 结构设计说明 、基础平面布置图、柱平面布置图、梁平法施工图、楼梯剖面图、楼梯 平面布置图 、建筑设计说明、平面图、立面图、剖面图、 楼梯详图 等共22张图纸。
