5层框架酒店结构设计CAD施工大样图(设计说明)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

某框架酒店结构设计图
该资料为:某框架酒店结构设计图
该资料包含:
结构设计总说明、桩大样图、桩 平面布置图 、柱平面配筋图、基础梁平面配筋图、梁平面配筋图、屋面层梁平面配筋图、板平面配筋图、屋面层板平面配筋图、钢筋混凝土水箱、梯表共17张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

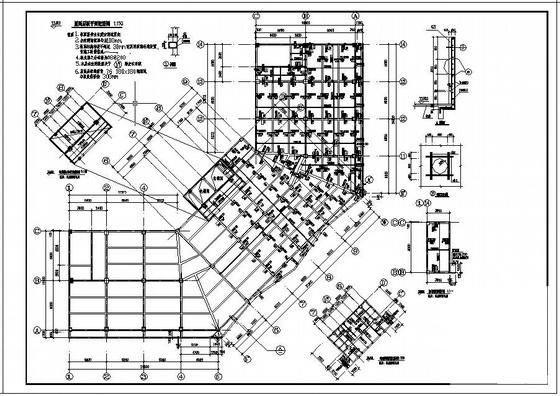

  • 设计施工说明 - 1
    设计施工说明 - 1

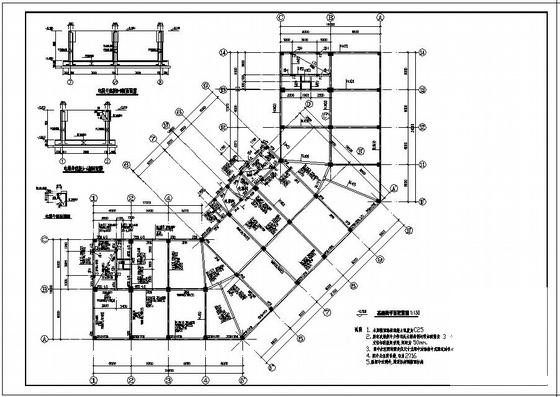

  • 设计施工说明 - 2
    设计施工说明 - 2

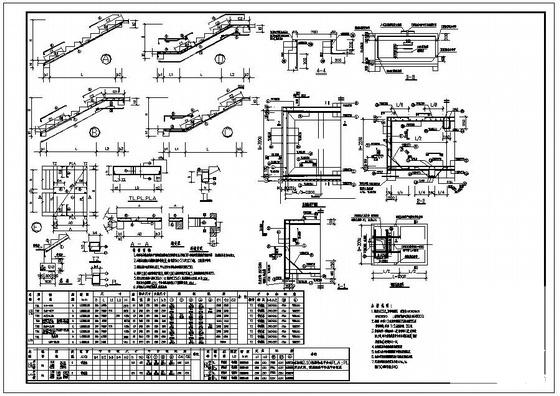

  • 设计施工说明 - 3
    设计施工说明 - 3

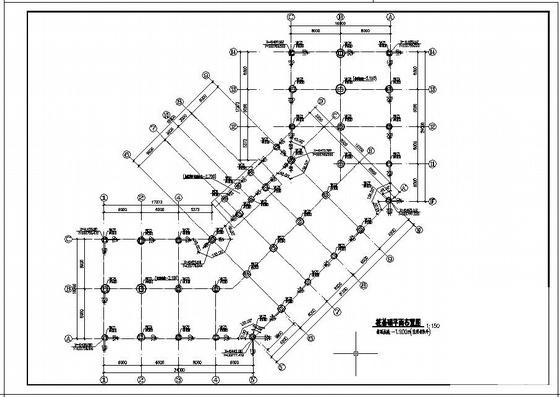

  • 设计施工说明 - 4
    设计施工说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
