12层框架结构商务办公楼结构设计施工CAD大样图
- 建筑类别：办公, 商业
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 地下室功能：车库
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目是上海12层商办楼项目，框架结构，抗震设防烈度为7度，基础采用静压预制方桩基础，基础设计等级为乙级。
该资料包含：结构设计总说明，桩基设计统一说明，桩位平面图，承台图，柱布置图，梁配筋图，板配筋图，结构大样图，楼梯图等共计26张图。

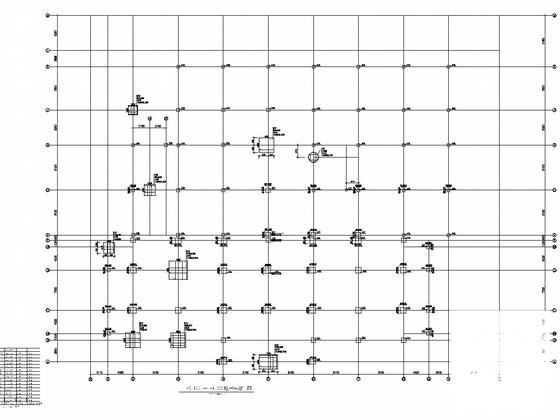

-5.100~1.250柱平法施工图

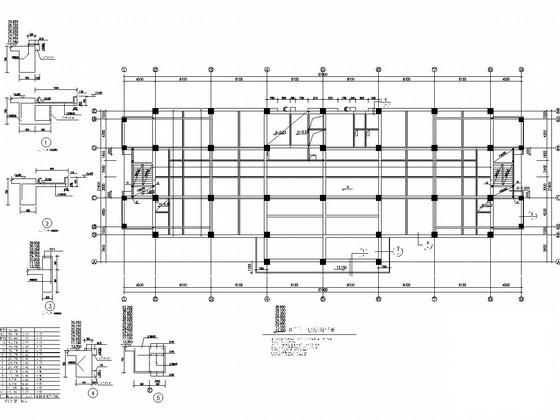

四~十一层结构平面

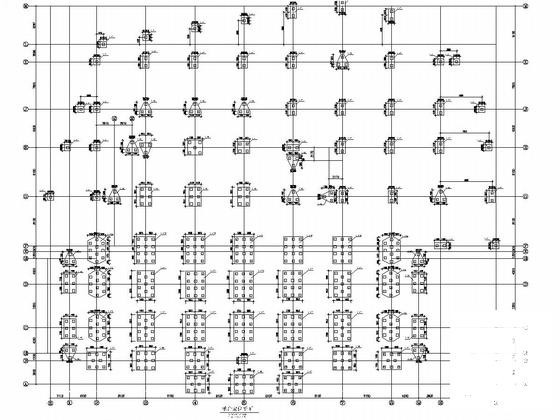

承台定位平面

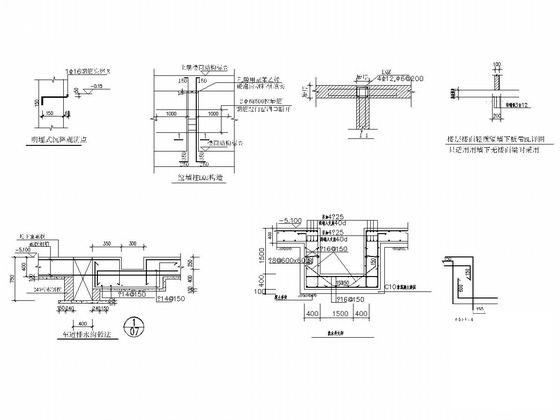

结构大样
大厅楼梯图
四~十一层梁平法施工图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
办公楼框架结构设计 - 1 -
办公楼框架结构设计 - 2 -
办公楼框架结构设计 - 3 -
办公楼框架结构设计 - 4 -
办公楼框架结构设计 - 5 -
办公楼框架结构设计 - 6 -
办公楼框架结构设计 - 7
以上是部分截图，请下载附件后查看完整高清内容
