3层示范性综合实践基地实践楼结构施工CAD大样图

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是示范性综合实践基地实践楼项目,实践楼为3层框架结构。局部两层,按6度计算,按7度加强其抗震措施。柱下独立基础。房屋高度12.600m,基础设计等级为丙级。

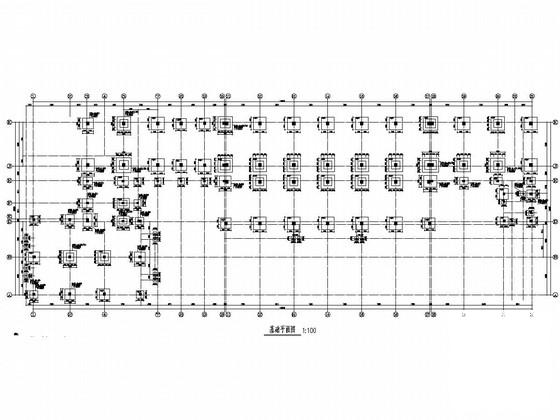

该资料包含:结构设计总说明,现浇钢筋混凝土蜂巢芯空心楼盖结构说明,基础平面图,柱网钢筋图,地梁钢筋图,梁钢筋图,空心板平面图,板钢筋图,楼梯表,楼梯大样图,共计16张图。
分享投稿时间:近几年11月。

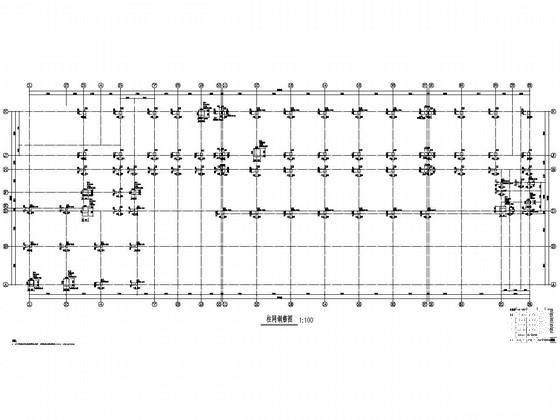

柱网钢筋图

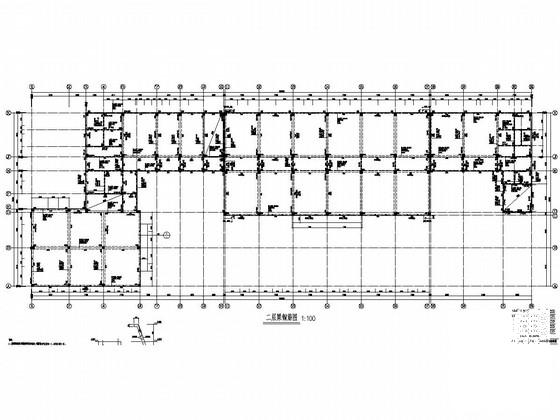

二层梁钢筋图

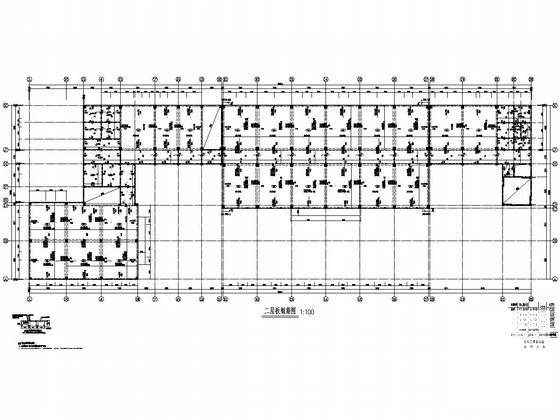

二层板钢筋图

楼梯图

二层空心板平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 1
    第 1 张图
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 2
    第 2 张图
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 3
    第 3 张图
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 4
    第 4 张图
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 5
    第 5 张图
  • 3层示范性综合实践基地实践楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
