16层医院外墙装饰幕墙设计CAD施工大样图

  • 建筑类别:医疗建筑
  • 建筑高度:高层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:25年
  • 幕墙主要形式:玻璃幕墙, 全玻幕墙
  • 玻璃幕墙分类:明框玻璃幕墙
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:50-100张
  • 设计年代:近代

附件详情

4.层 数:地下1层、地上16层
5.工程建筑设计结构形式:框架剪力墙结构
7.建筑体积:85227.60m3;
8.建筑外表面积:14024平方米;
9.建筑体型系数:0.165
10.窗墙面积比:北0.52南0.64东0.175西0.31
11.建筑标高:70.400m;
12.工程设计等级:二级
13.地面粗糙度类型:C类
14.建筑结构使用年限:50年
15.建筑物耐火等级:一级
16.建筑幕墙结构安全等级:二级
17.后锚固安全等级:二级
18.建筑幕墙结构设计使用年限:25年
19.幕墙标高:65.400 m
20.抗震设防烈度:六度
该项目外装饰项目:
①6mm+12a+6mmH150隔热明框(半隐框)普通钢化中空镀膜玻璃幕墙
②6mm+12a+6mm(Low-e)M140系列全隐框钢化中空透明玻璃幕墙
③6mm+12a+6mm(Low-e)系列M100隐框钢化中空玻璃幕墙
④15mm点玻幕墙(框架采用H型钢与钢管桁架相结合,外包拉丝不锈钢板)
⑤8mm+1.52(PVB)+8mm双钢化夹胶点玻采光顶(主入口顶部)
⑥6mm+1.52(PVB)+6mm双钢化夹胶点玻雨篷
⑦陶管装饰百叶(框架采用H型钢)
⑧15mm全玻璃幕墙(框架采用角钢骨架,外包拉丝不锈钢板)
⑨12mm钢化玻璃门(框架采用角钢骨架,外包压光不锈钢板)
该资料包含:设计说明,平面图,立面图,幕墙大样图,陶管百叶大样图,点玻幕墙大样图,采光顶骨架布局图,玻璃雨篷大样图,明框隔热幕墙 节点图 ,竖明横隐框隔热幕墙 节点图 ,明框隔热幕墙竖向圆弧扣板 节点图 ,隐框 幕墙节点 图,陶管百叶节点图,璃 幕墙节点 全玻图,点驳 幕墙节点 图,玻璃雨篷节点图等
共60张图纸。
全玻幕墙强度设计计算书
点驳玻幕墙强度设计计算书
M140系列全隐框玻璃幕墙强度设计计算书
H150系列隔热明框玻璃幕墙强度设计计算书


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

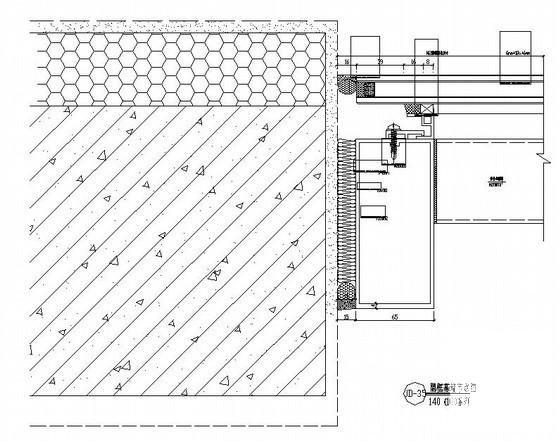

  • 装饰施工大样图 - 1
    装饰施工大样图 - 1

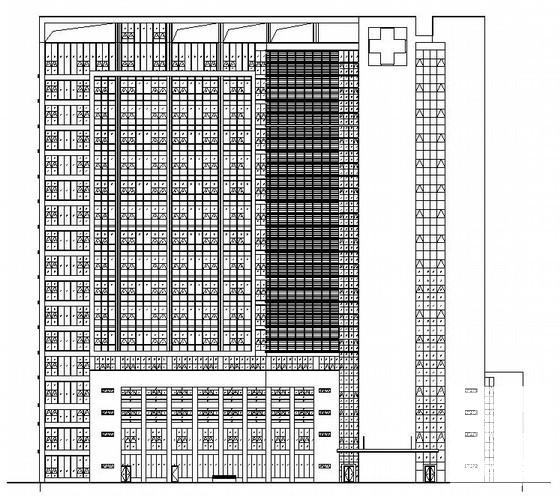

  • 装饰施工大样图 - 2
    装饰施工大样图 - 2

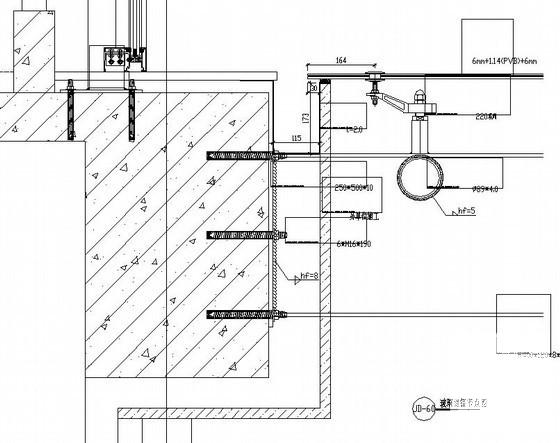

  • 装饰施工大样图 - 3
    装饰施工大样图 - 3

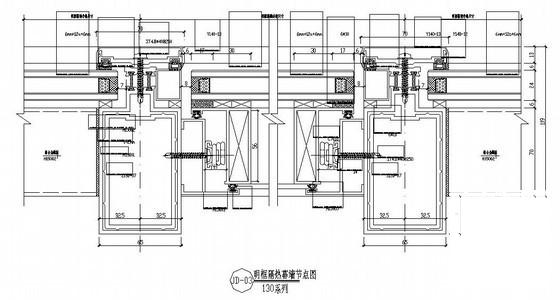

  • 装饰施工大样图 - 4
    装饰施工大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
