12层剪力墙结构花园住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是惠州住宅楼项目,现浇钢筋混凝土剪力墙结构,高度36.000米,抗震设防烈度为6度,钻(冲)孔灌注桩基础,基础设计等级为乙级。

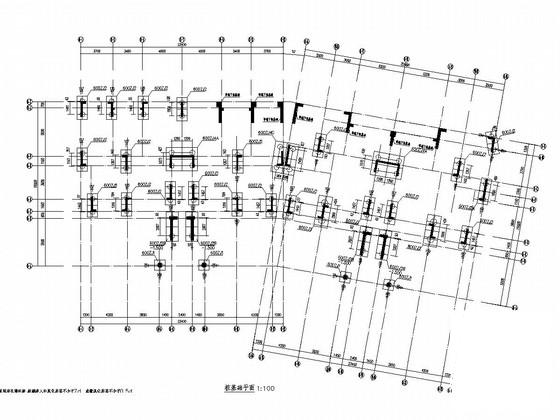

该资料包含:结构总说明,桩说明,基础布置图,承台图,竖向构件布置图,梁配筋图,板配筋图,楼梯图等共计29张图。
分享投稿时间:近几年6。

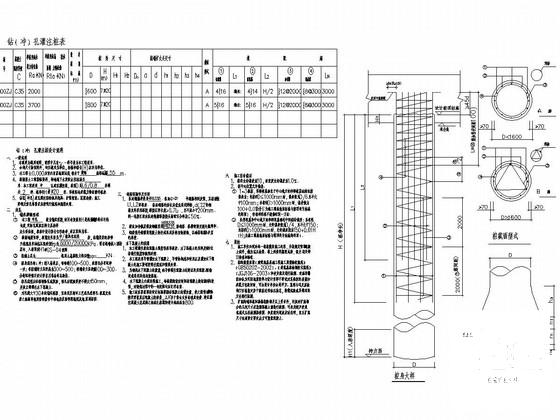

钻(冲)孔灌注桩大样及桩表

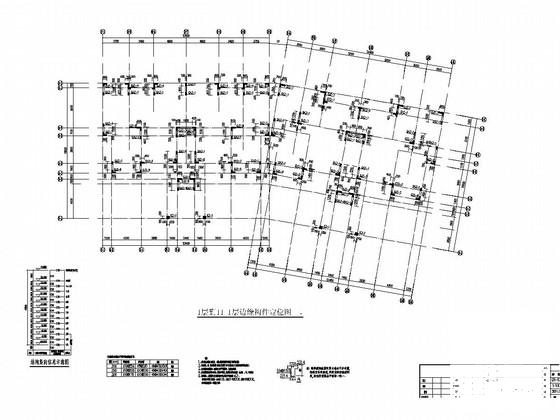

1层到11+1层边缘构件定位图

11层梁配筋

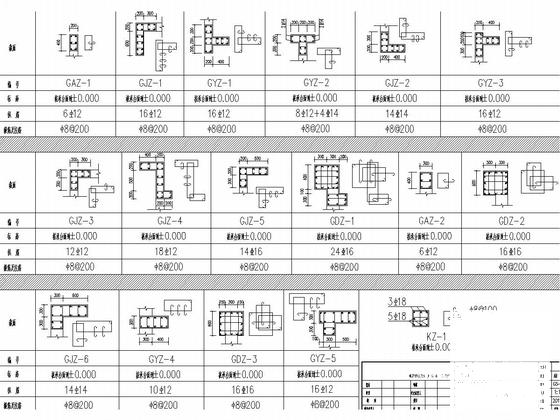

剪力墙边缘构件表

5、7、9层板配筋

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1
  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2
  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3
  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
  • 剪力墙结构住宅设计 - 5
    剪力墙结构住宅设计 - 5
  • 剪力墙结构住宅设计 - 6
    剪力墙结构住宅设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
