3层框架结构展示厅结构设计施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:10张

附件详情

该项目为江苏某展示厅,地上三层,长42,宽18,高11.7米,建筑设计结构形式为框架结构,基础为住下独立基础,6度设防。

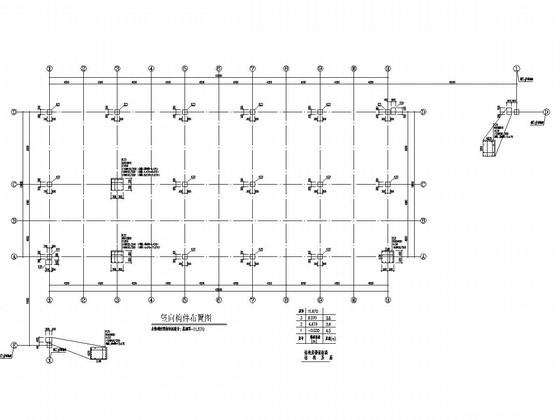

该资料包含: 结构设计说明 、竖向构件布置图、基础梁 平面布置图 、梁配筋图、板配筋图、 楼梯详图 等共10张图纸。

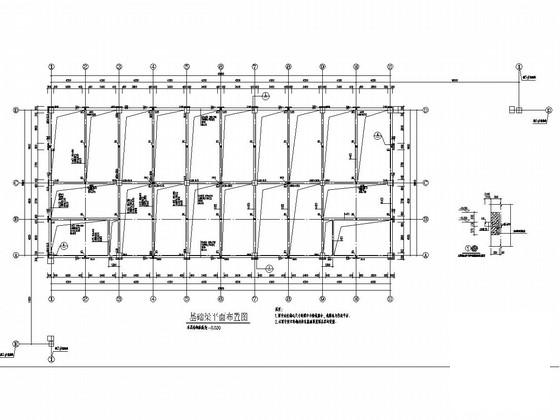

基础梁平面布置图

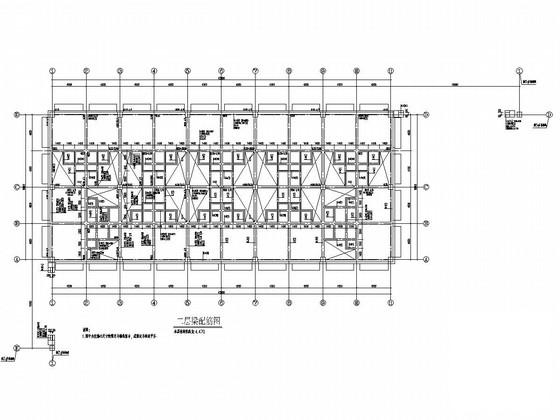

二层梁配筋图

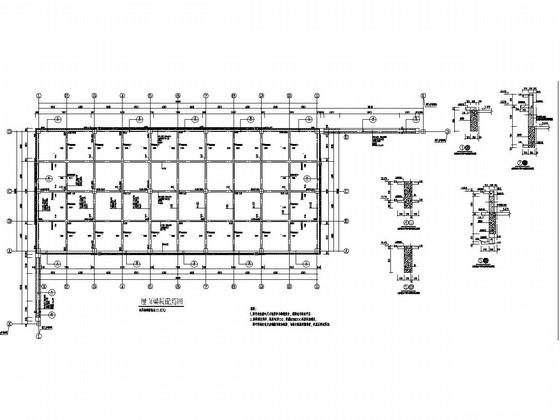

屋面梁板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 展示设计图纸 - 1
    展示设计图纸 - 1
  • 展示设计图纸 - 2
    展示设计图纸 - 2
  • 展示设计图纸 - 3
    展示设计图纸 - 3
  • 展示设计图纸 - 4
    展示设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
