两层框架结构水厂综合办公楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 参考图纸:5张
  • 设计年代:近代

附件详情

综合楼为框架结构,2层,结构安全等级为二级,设计使用年限为50年。地基基础设计等级为丙级。砌体施工质量控制级别为B级。本地区抗震设防烈度为八度,设计基本地震加速度值为0.20g,设计地震分组为第二组。
该资料包含:综合楼 结构设计说明 ,柱下条形基础平法施工图,-1.900~7.200柱平法施工图,梁配筋图,楼面板配筋图,楼梯图,大样图共计5张图。
分享投稿时间:近几年1月。

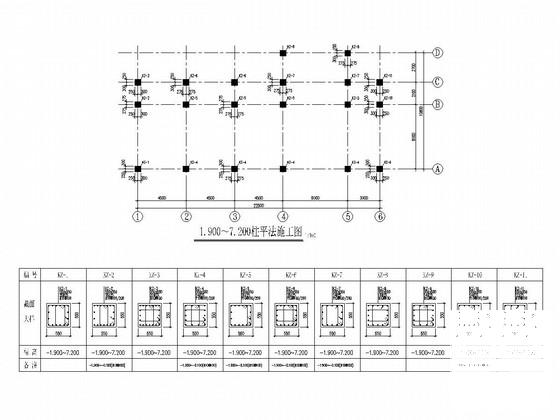

-1.900~7.200柱平法施工图

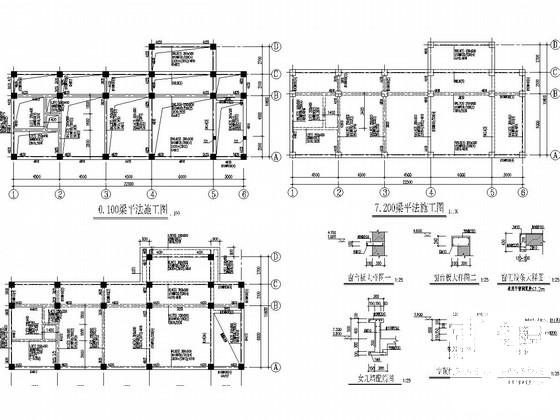

综合楼结构图

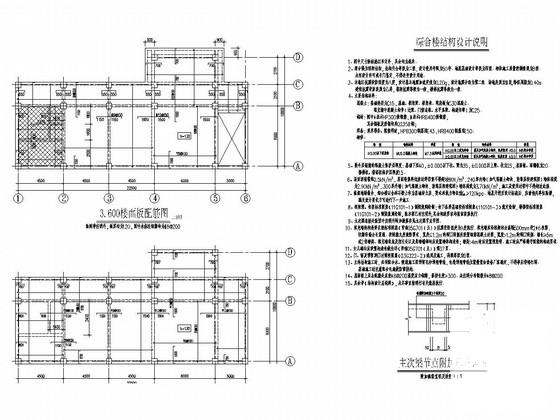

楼面板配筋图

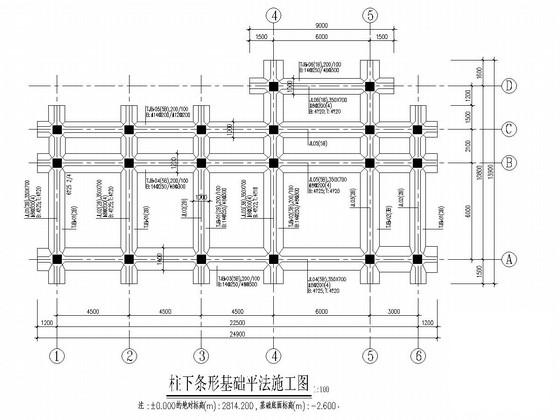

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架办公楼结构施工 - 1
    框架办公楼结构施工 - 1
  • 框架办公楼结构施工 - 2
    框架办公楼结构施工 - 2
  • 框架办公楼结构施工 - 3
    框架办公楼结构施工 - 3
  • 框架办公楼结构施工 - 4
    框架办公楼结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
