4层砖混结构教学楼强电施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某教学楼电气施工,地上四层,建筑设计结构形式为砖混结构,基础为毛石基础,所有楼板为现浇。设计范围包括:配电系统、 照明系统 防雷接地 系统等。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

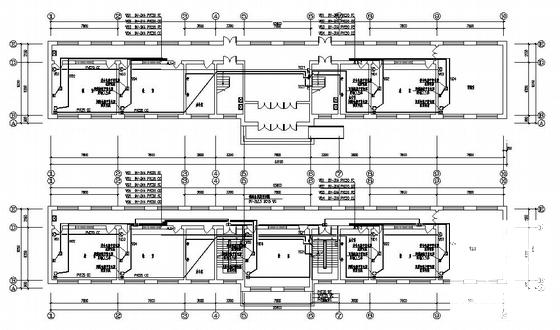

  • 砖混结构施工图纸 - 1
    砖混结构施工图纸 - 1

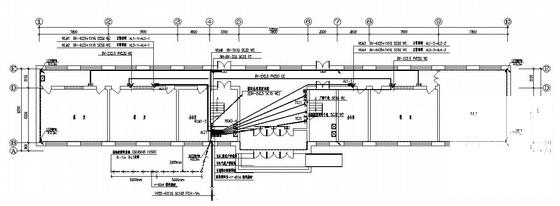

  • 砖混结构施工图纸 - 2
    砖混结构施工图纸 - 2

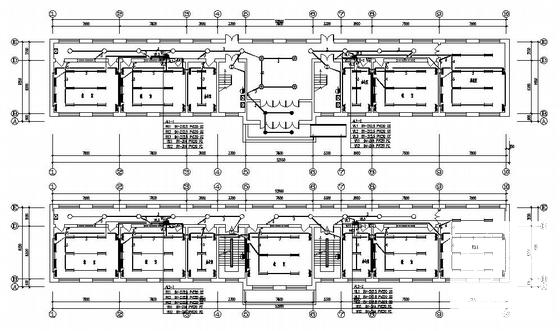

  • 砖混结构施工图纸 - 3
    砖混结构施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
