6层框架结构移动通信机楼结构设计施工CAD图纸

  • 建筑类别:广播电视
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是广州通信机楼项目,该项目地面以上6层,地下1层,主要结构层高5.7、4.8m,主要结构跨度6.2、7.2和7.5m。抗震设防烈度为7度,基础采用400PHC(AB型壁厚95)静压预应力混凝土管桩总桩数为218根。基础设计等级为乙级。

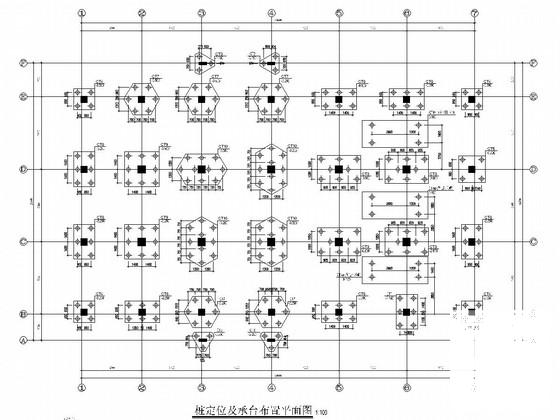

该资料包含:结构设计总说明,03G101-1梁柱墙平法补充说明及详图,桩定位及承台布置平面图,桩基承台详图,柱定位及配筋图,地下水池底板模板及板、梁配筋图,梁配筋图,结构模板及板配筋图, 楼梯详图 ,节点详图等共计30张图。
计算书包括:400桩基设计计算书,机楼结构分析控制性参数及结果表,楼梯、梁板柱等计算书(dwg格式)
分享投稿时间:近几年5月。

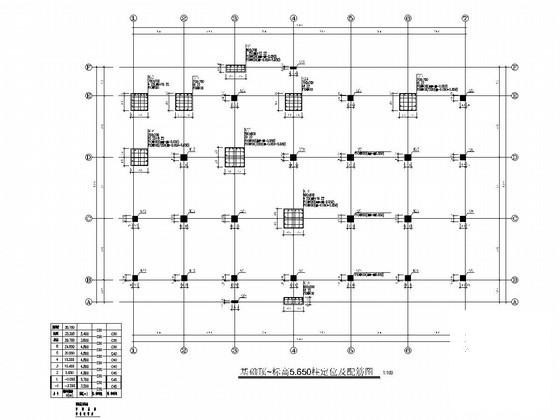

基础顶~标高5.650柱定位及配筋图

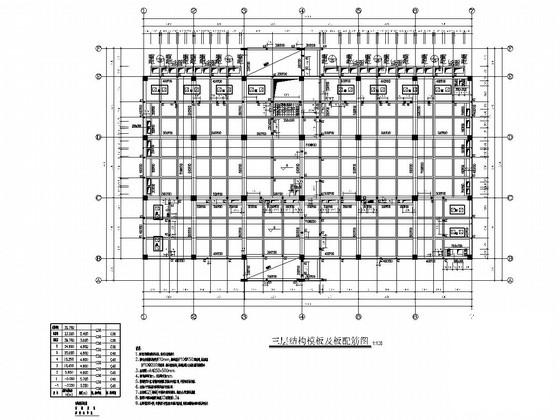

三层结构模板及板配筋图

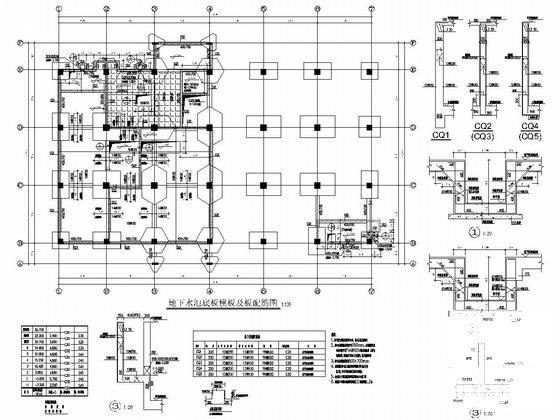

地下水池底板模板及板配筋图

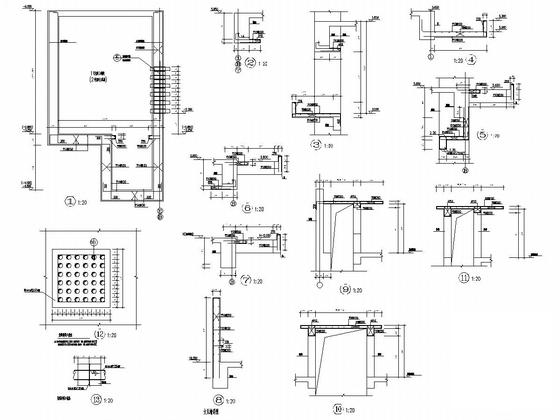

节点详图

桩基承台详图

四层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 通信设计图纸 - 1
    通信设计图纸 - 1
  • 通信设计图纸 - 2
    通信设计图纸 - 2
  • 通信设计图纸 - 3
    通信设计图纸 - 3
  • 通信设计图纸 - 4
    通信设计图纸 - 4
  • 通信设计图纸 - 5
    通信设计图纸 - 5
  • 通信设计图纸 - 6
    通信设计图纸 - 6
  • 通信设计图纸 - 7
    通信设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
