地上3层框架剪力墙结构艺术楼结构设计施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该附件为山东某学校的艺术楼,地上三层,一层层高为4.2米,二层为5.85米,三层为4.2米,总高度为23.7米,建筑设计结构形式为框架-剪力墙结构,基础形式为桩基础,7度设防。
该资料包含: 结构设计说明 、桩基平面定位图、基础布置平面图、基础大样图、柱施工图、梁平法施工图、结构 平面布置图 、板平法施工图、看台梁平法施工图、现浇混凝土空心楼盖设计说明、结构布置图、肋梁施工图等共35张图纸。

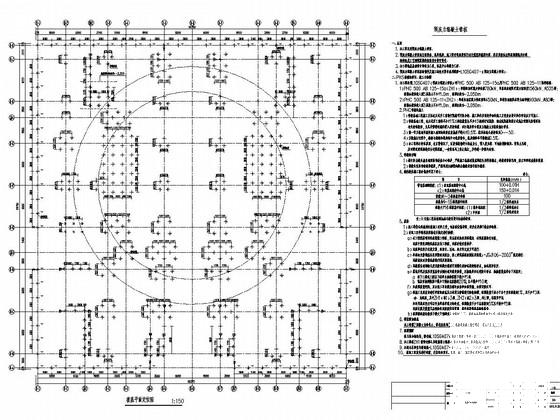

基础布置平面图

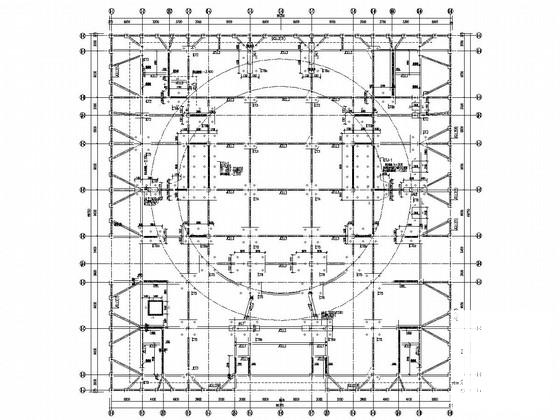

二层梁平法施工图

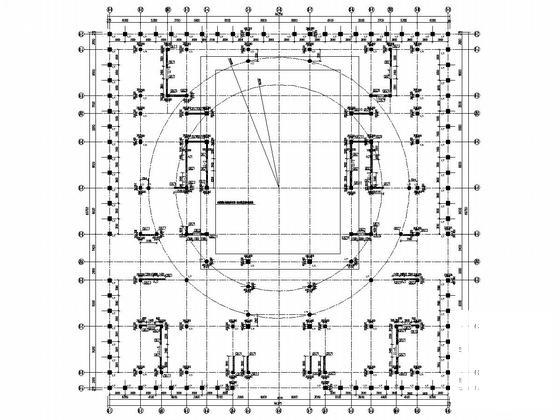

三层柱施工图

二层楼面组合塑料模盒肋梁施工图

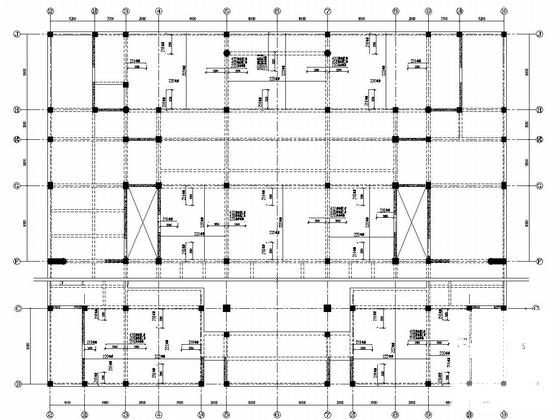

三层板平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构设计 - 1
    框架剪力墙结构设计 - 1
  • 框架剪力墙结构设计 - 2
    框架剪力墙结构设计 - 2
  • 框架剪力墙结构设计 - 3
    框架剪力墙结构设计 - 3
  • 框架剪力墙结构设计 - 4
    框架剪力墙结构设计 - 4
  • 框架剪力墙结构设计 - 5
    框架剪力墙结构设计 - 5
  • 框架剪力墙结构设计 - 6
    框架剪力墙结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
