地上2层框架结构办公楼结构设计施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该附件为安徽某办公楼,地上二层,建筑设计结构形式为框架结构,建筑高度为8.1米,基础为独立基础,7度设防。

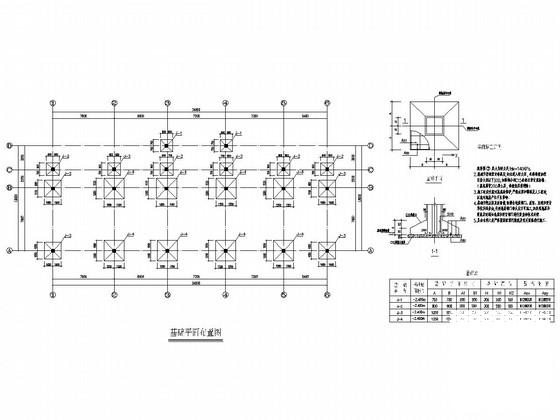

该资料包含: 结构设计说明 、基础 平面布置图 、柱平法施工图、梁平法施工图、结构施工图、楼梯大样图等共10张图纸。

标高4.200米~屋面柱平法施工图

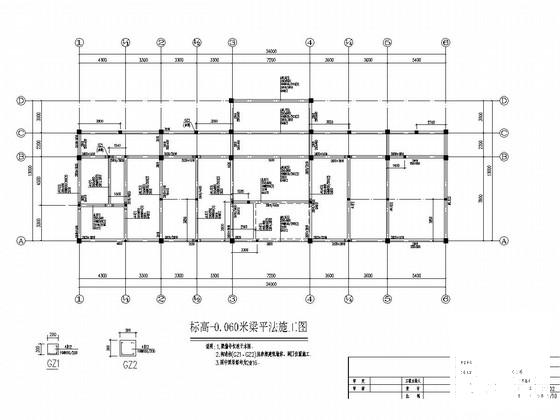

标高-0.060米梁平法施工图

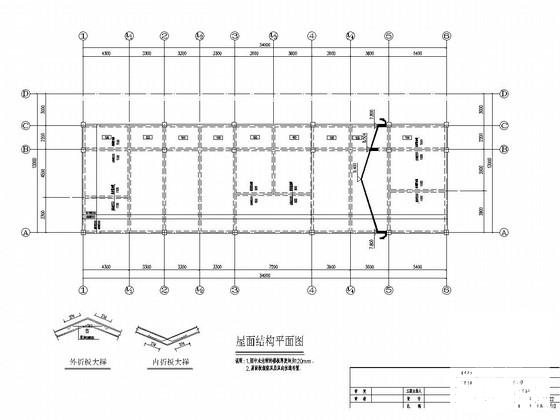

屋面结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼框架结构设计 - 1
    办公楼框架结构设计 - 1
  • 办公楼框架结构设计 - 2
    办公楼框架结构设计 - 2
  • 办公楼框架结构设计 - 3
    办公楼框架结构设计 - 3
  • 办公楼框架结构设计 - 4
    办公楼框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
