两层框架结构清真寺结构设计施工CAD图纸
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：21张
附件详情
本建筑主体主要部分为二层框架结构，局部为多塔结构。一层层高4.5米，二层层高5.7米，建筑面积为：660.2平方米，抗震设防烈度为7度，基础设计等级为丙级，基础采用人工挖孔灌注桩基础。
该资料包含：
结构设计说明

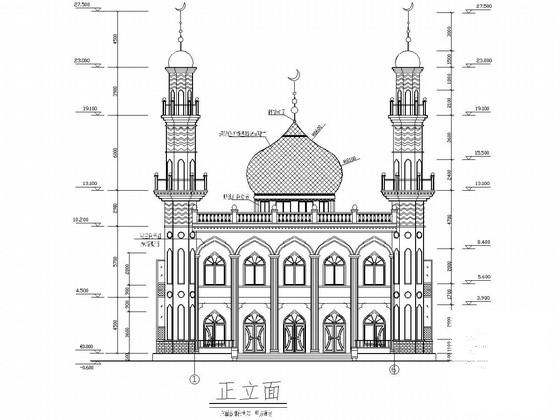

，基础，梁板柱图，建筑设计说明，平、立、剖面图，楼梯图等共计21张图。

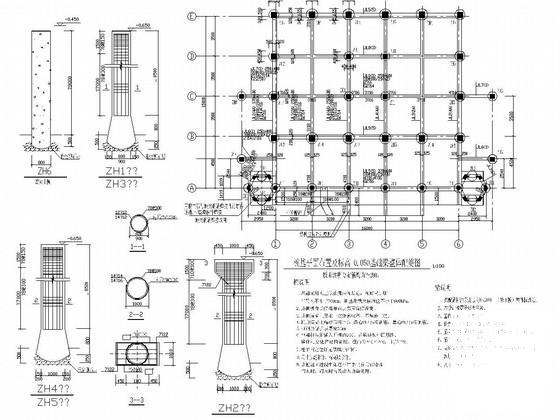

基础图

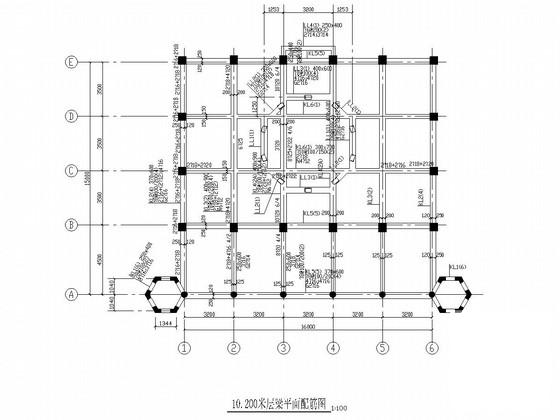

梁配筋图

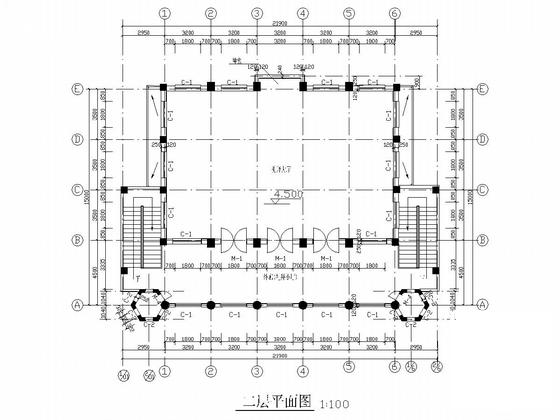

二层平面图

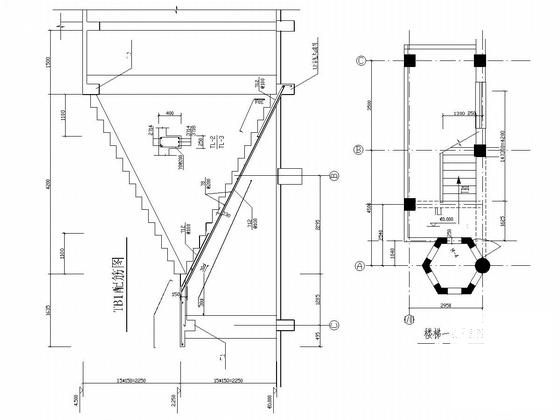

楼梯图
柱布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
清真寺设计图纸 - 1 -
清真寺设计图纸 - 2 -
清真寺设计图纸 - 3 -
清真寺设计图纸 - 4 -
清真寺设计图纸 - 5 -
清真寺设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.9 MB
- 收藏次数：0
-
文件名称：
附件-995888079997869888058.rar
