5层框架结构派出所结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:51张
  • 设计年代:近代

附件详情

该附件为成都某五层的派出所,地下一层,地上五层,房屋高度为18.60米,采用框架结构,7度设防。
该资料包含:结构设计总说明、柱 平面布置图 、柱配筋详图、结构平面图、板配筋图、楼梯图、构造柱布置平面图等共51张图纸。
出图时间:近代.05。

一层构造柱布置平面图

屋面层板配筋图

屋面层结构平面图

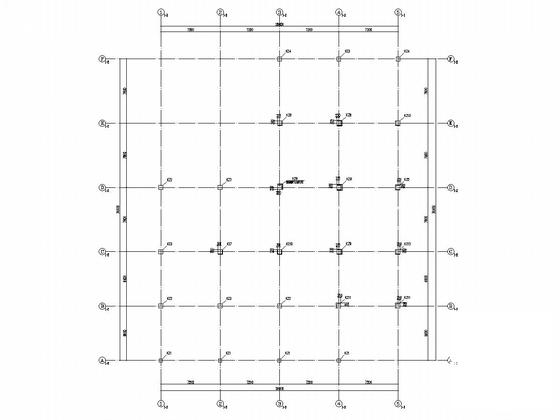

柱平面布置图

柱配筋详图

五层构造柱布置平面图

一层梁配筋图

楼梯配筋图

二层结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

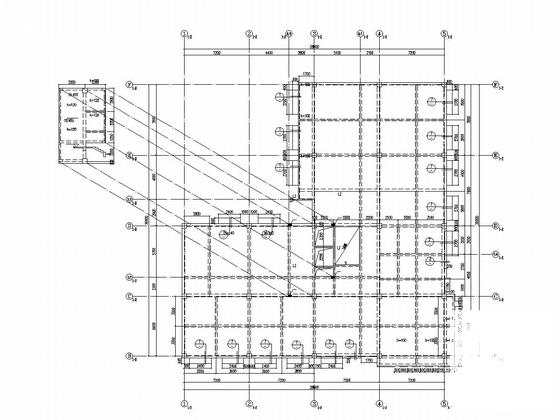

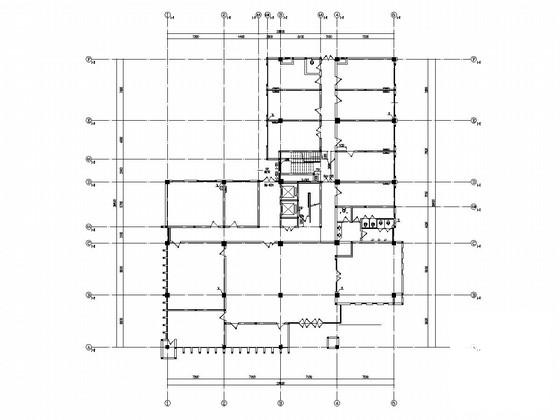

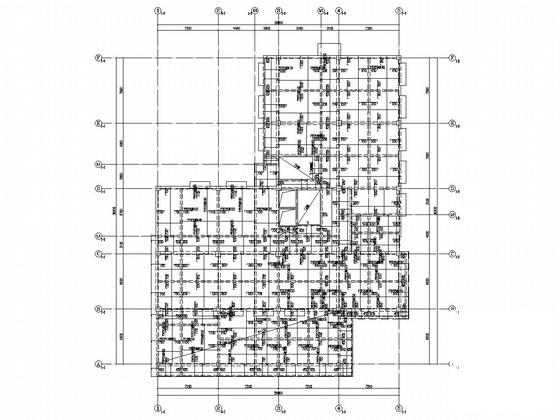

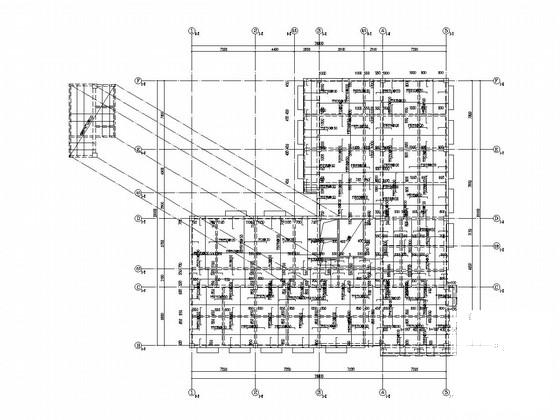

  • 派出所设计图纸 - 1
    派出所设计图纸 - 1
  • 派出所设计图纸 - 2
    派出所设计图纸 - 2
  • 派出所设计图纸 - 3
    派出所设计图纸 - 3
  • 派出所设计图纸 - 4
    派出所设计图纸 - 4
  • 派出所设计图纸 - 5
    派出所设计图纸 - 5
  • 派出所设计图纸 - 6
    派出所设计图纸 - 6
  • 派出所设计图纸 - 7
    派出所设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
