16层框架剪力墙结构办公大厦结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:人防
  • 参考图纸:52张
  • 设计年代:近代

附件详情

该附件为北京某办公大厦,地上16层,地下三层,建筑设计结构形式为框架剪力墙结构,基础采用钢筋混凝土梁式或筏形基础,8度设防。
该资料包含: 结构设计说明 、底板结构平面图、梁配筋图、模板平面图、柱配筋图、墙体配筋图、柱配筋图、暗柱配筋表等共57张图纸。

地下三层柱配筋图

地下三层底板结构平面图

地下二层顶板梁配筋图

二层顶板梁配筋图

三层顶板结构平面图

暗柱、连梁平面图

九~十二层柱配筋图

2号楼梯配筋图

地下三层底板梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

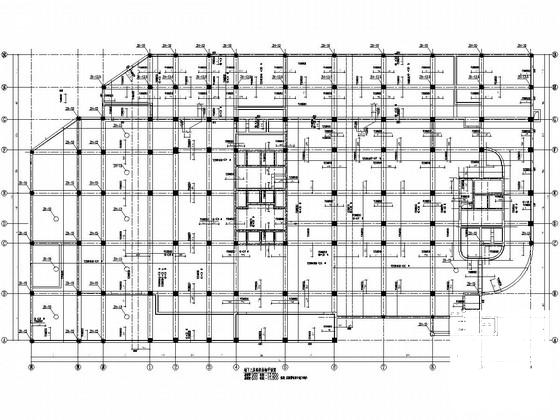

  • 框架剪力墙结构设计 - 1
    框架剪力墙结构设计 - 1

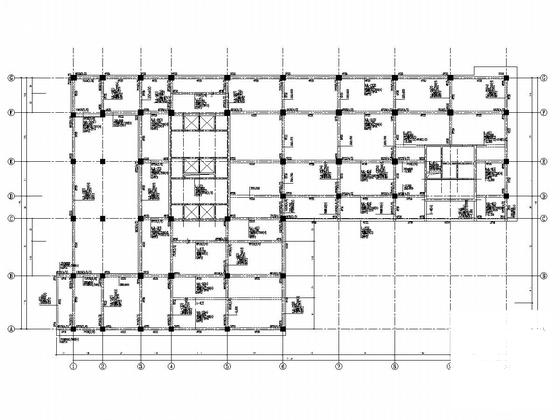

  • 框架剪力墙结构设计 - 2
    框架剪力墙结构设计 - 2

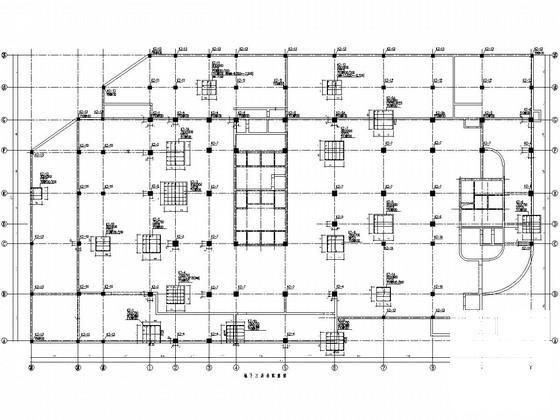

  • 框架剪力墙结构设计 - 3
    框架剪力墙结构设计 - 3

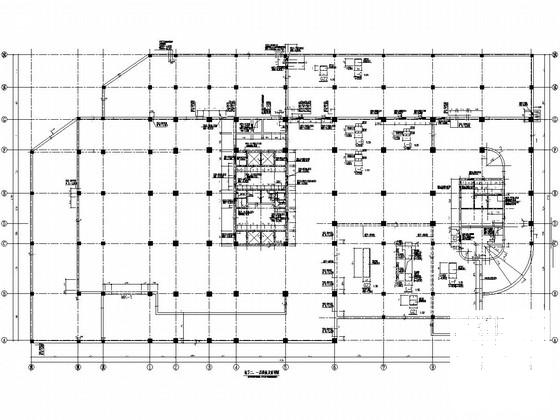

  • 框架剪力墙结构设计 - 4
    框架剪力墙结构设计 - 4

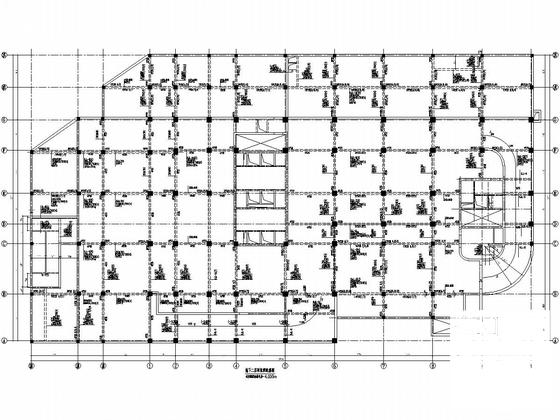

  • 框架剪力墙结构设计 - 5
    框架剪力墙结构设计 - 5
  • 框架剪力墙结构设计 - 6
    框架剪力墙结构设计 - 6
  • 框架剪力墙结构设计 - 7
    框架剪力墙结构设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
