2953.31平米3层2栋城中村改造项目临时职工宿舍结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是城中村改造项目临时职工宿舍项目,共计2栋,1#建筑设计面积:2953.31平方米,地上3层,建筑设计结构形式为框架结构,2#建筑设计面积:2377.80平方米,地上3层,框架结构,总高度:11.10m,抗震设防烈度为6度,基础采用钢筋混凝土柱下条形基础,基础设计等级为丙级。
结构专业该资料包含:1、2#结构总说明,基础平面布置图,基础~屋面柱 平面布置图 ,各层梁配筋图,板配筋图,闷顶层配筋图,楼梯详图等共计26张图。

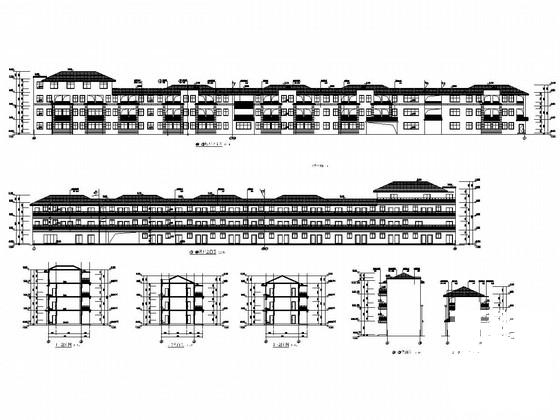

建筑专业该资料包含:1、2# 建筑施工图设计 总说明,门窗表及门窗详图,平面图,立面图,剖面图,标准间放大平面图, 节点详图 ,楼梯详图等共计15张图。
分享投稿时间:近几年11月。

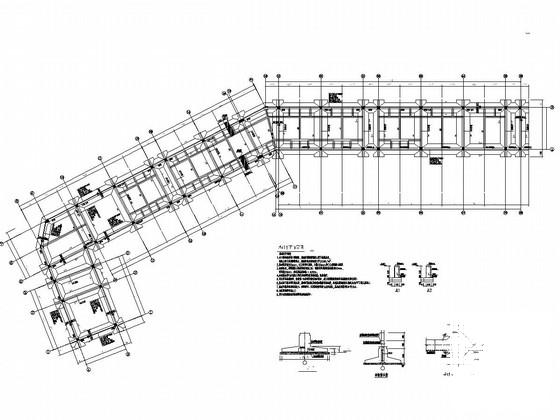

1#基础平面布置图

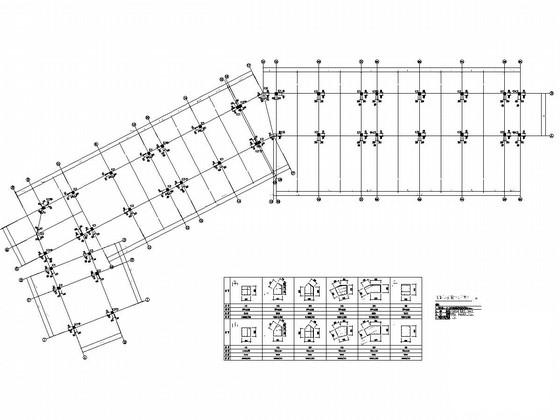

1#基础~屋面柱平面布置图

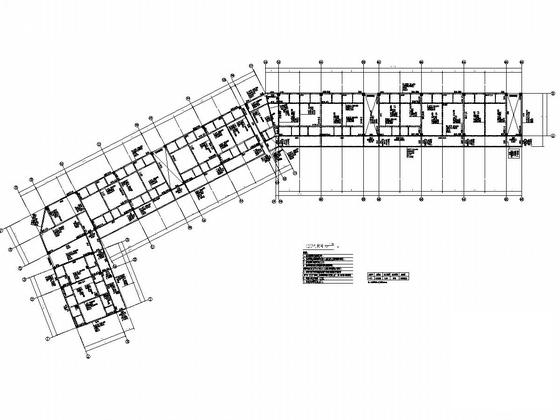

1#三层梁配筋图

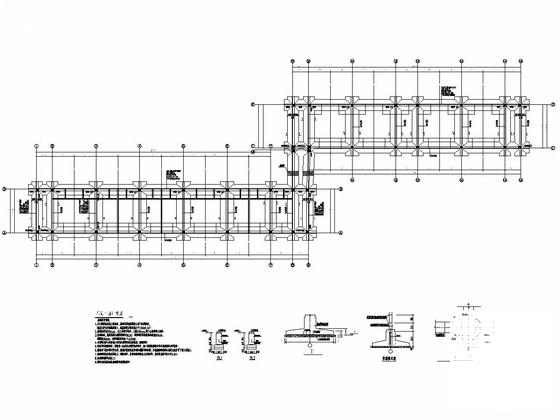

2#基础平面布置图

2#闷顶层板配筋图

标准间放大平面图及大样图

2#三层平面图

1#三层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 结构改造施工 - 1
    结构改造施工 - 1
  • 结构改造施工 - 2
    结构改造施工 - 2
  • 结构改造施工 - 3
    结构改造施工 - 3
  • 结构改造施工 - 4
    结构改造施工 - 4
  • 结构改造施工 - 5
    结构改造施工 - 5
  • 结构改造施工 - 6
    结构改造施工 - 6
  • 结构改造施工 - 7
    结构改造施工 - 7
  • 结构改造施工 - 8
    结构改造施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
