住宅项目高支模施工方案(扣件式满堂脚手架计算书)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 特殊模板支撑:高支模
  • 模板计算书:梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:梁截面分别为:600×1200、600×1000、300×2200、300×1200、300×1550、300×1650、400×2200。层高分别为: 5.7m、5.55m 。

附件详情

  • 一、项目概要 01
  • 二、编制依据 02
  • 三、支撑体系的确定 01
  • 1、施工程序 01
  • 2、支撑体系确定 02
  • 四、支撑体系设计计算 03
  • 五、搭设要求 03
  • 1、材料要求 03
  • 2、立杆搭设应符合下列规定 04
  • 3、剪刀撑与横向斜撑的设置应符合下列规定 04
  • 4、扣件安装应符合下列规定 05
  • 六、安全文明施工 05
  • 1、安全措施 05
  • 2、文明施工措施 06
  • 3、消防管理 06
  • 4、成品保护措施 06
  • 七、高支模应急救援预案 06
  • 1、救援预案 06
  • 2、救援应急机构 06
  • 3、演练 07
  • 4、应急响应 07
  • 5、模板及支架倒塌事故的应急救援 07
  • 附件1:高支模支撑体系计算书 08
  • 一、梁截面300x2200梁模板支撑计算书: 08
  • 1、模板面板计算书 09
  • 2、梁底支撑木方的计算 10
  • 3、扣件抗滑移的计算 13
  • 4、立杆的稳定性计算 13
  • 5、模板体系搭设图及框架梁模板支撑搭设加强示意图 15
  • 二、梁截面500x1950梁模板支撑计算书: 16
  • 1、模板面板计算书 17
  • 2、梁底支撑木方的计算 18
  • 3、扣件抗滑移的计算 21
  • 4、立杆的稳定性计算 21
  • 5、模板体系搭设图及框架梁模板支撑搭设加强示意图 23
  • 三、梁截面900x1800梁模板支撑计算书: 24
  • 1、模板面板计算书 25
  • 2、梁底支撑木方的计算 26
  • 3、扣件抗滑移的计算 29
  • 4、立杆的稳定性计算 30
  • 5、模板体系搭设图及框架梁模板支撑搭设加强示意图 31
  • 四、梁截面1600x1200梁模板支撑计算书: 32
  • 1、模板面板计算书 33
  • 2、梁底支撑木方的计算 34
  • 3、扣件抗滑移的计算 37
  • 4、立杆的稳定性计算 37
  • 5、模板体系搭设图及框架梁模板支撑搭设加强示意图 39
  • 五、楼面模板支撑计算书 40
  • 1、梁侧模板基本参数 40
  • 2、梁侧模板荷载标准值计算 40
  • 3、梁侧模板面板的计算 41
  • 4、梁侧模板内龙骨的计算 43
  • 5、梁侧模板外龙骨的计算 44
  • 6、对拉螺栓的计算 45
  • 7、楼面模板支撑计算书 46

附件详情

工程总占地面积为29648.42m2,总建筑面积约121671.99m2(其中地上建筑面积约97751.59m2,地下建筑面积约23920.49 m2),主要的使用功能是住宅、商业,主体建筑为框架剪力墙,地下二层,地面分为11栋,地面层数为15~26层,建筑高度为46.3~78.2m,地下一、二层设有设备用房、地下停车库。

该项目地下一层转换层结构层高较高,考虑到高大支模整体支撑体系的稳定性,该项目竖向构件与梁板分开浇筑砼

根据以上主要施工部署及该项目特点,梁、板采用18㎜厚夹板,支撑体系小楞(第一层龙骨)采用50×100㎜木方,支撑小楞(第二层龙骨)采用Φ48×3.2mm焊接钢管,内部支架采用Φ48×3.2mm焊接钢管搭设满堂架,立柱顶端采用U型顶托进行高度调节(顶托螺杆高度不能超过100mm)。

该项目支撑体系采用扣件式钢管满堂 脚手架 作为高支模支撑体系

09年编制,共4万余字


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

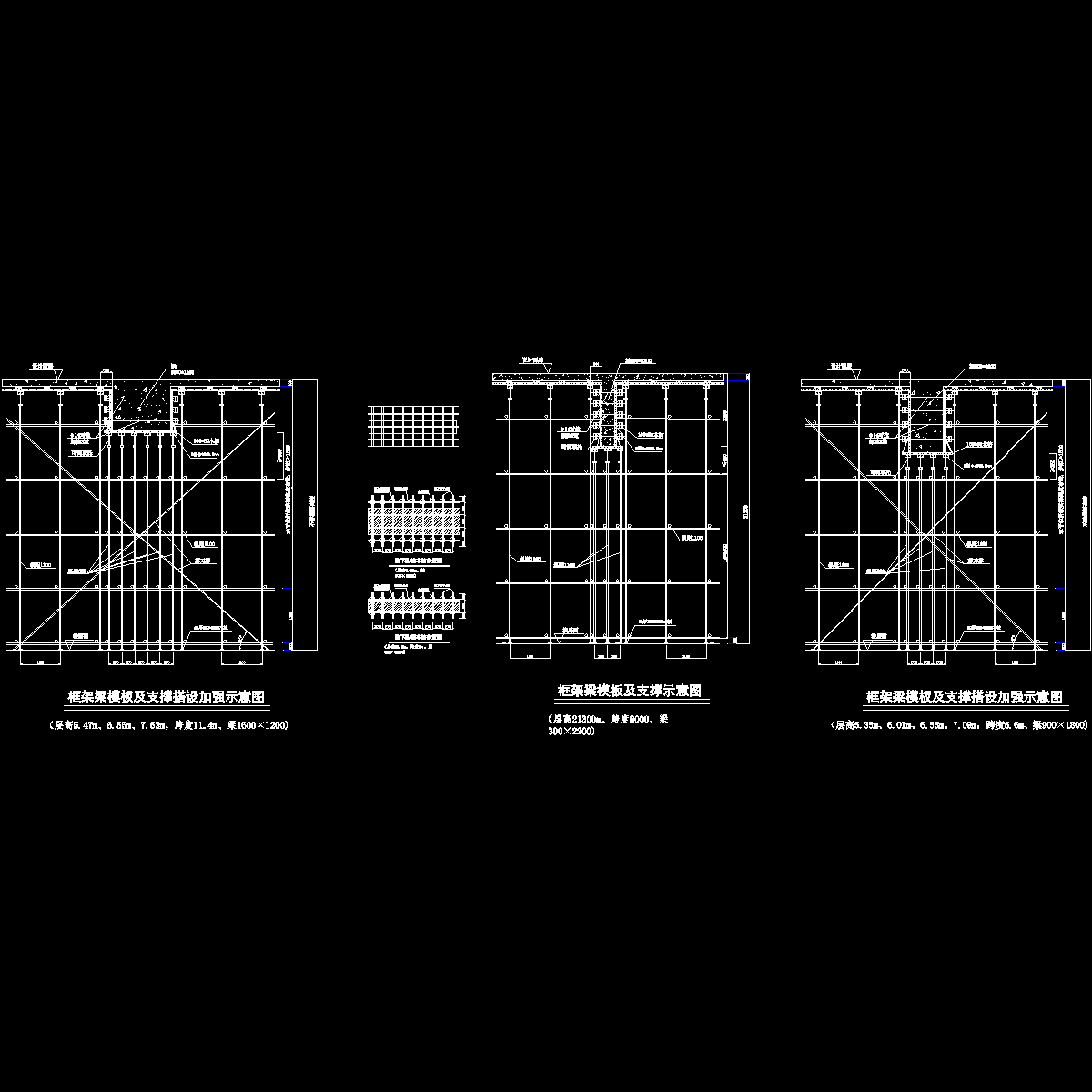

  • 框架梁模板及支撑平面立面示意图.dwg
    框架梁模板及支撑平面立面示意图.dwg

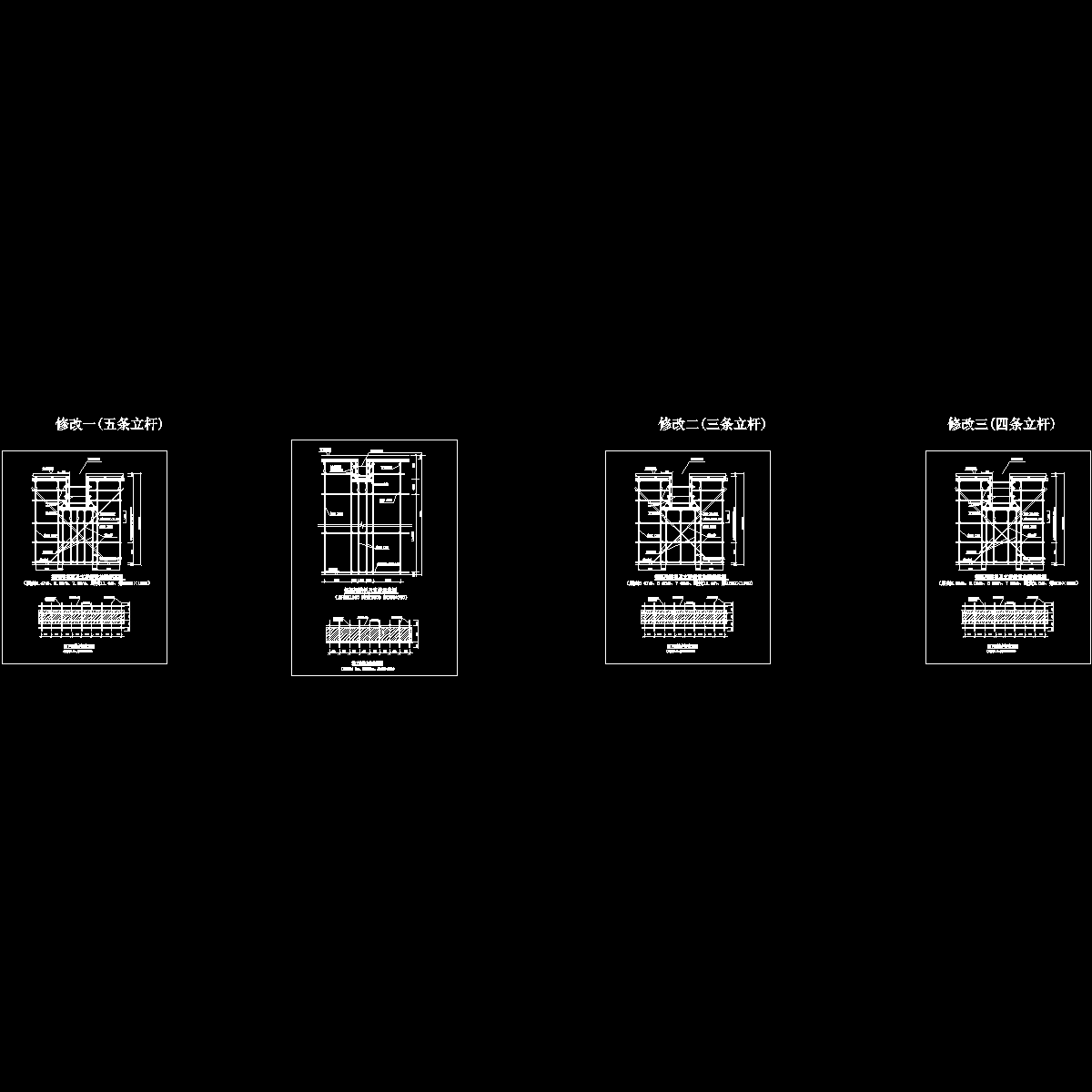

  • 模板支撑.dwg
    模板支撑.dwg
以上是部分截图,请下载附件后查看完整高清内容
