5层框架结构明框玻璃幕墙结构施工方案大样图CAD

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：多层建筑
建筑地上层数：5层
图纸设计深度：施工图
钢筋混凝土结构：框架
抗震设防烈度：6度抗震
风压：0.3kN/平方米
参考图纸：30张
设计年代：近代

该附件为 5层框架结构明框玻璃幕墙结构施工图 CAD

项目概要：建设地点贵阳市，建筑幕墙高度:421.000米。主体建筑设计结构形式:框架结构; 幕墙建筑设计结构形式:构件式(框架式)。幕墙项目概要：明框玻璃幕墙，基本结构:建筑设计结构形式-明框玻璃幕墙。幕墙系列-QM1500230铝合金立柱,单跨简支梁,层高4.5米，采用双跨跨简支梁,表面粉末喷涂处理。面板规格-采用6+12A+6mmLow-E中空钢化玻璃。

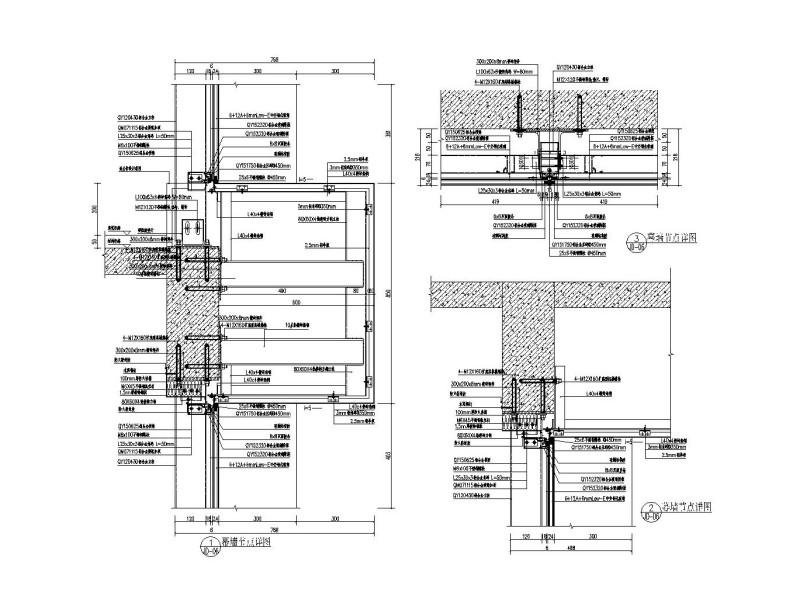

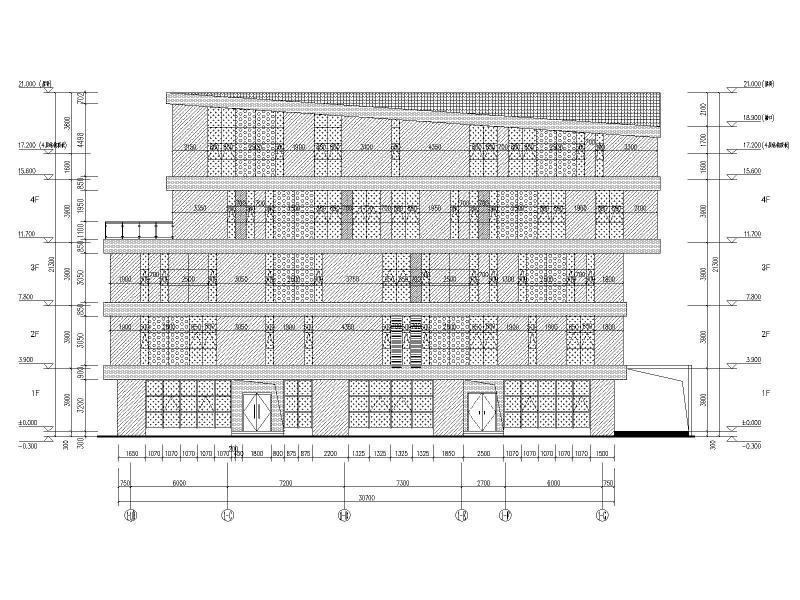

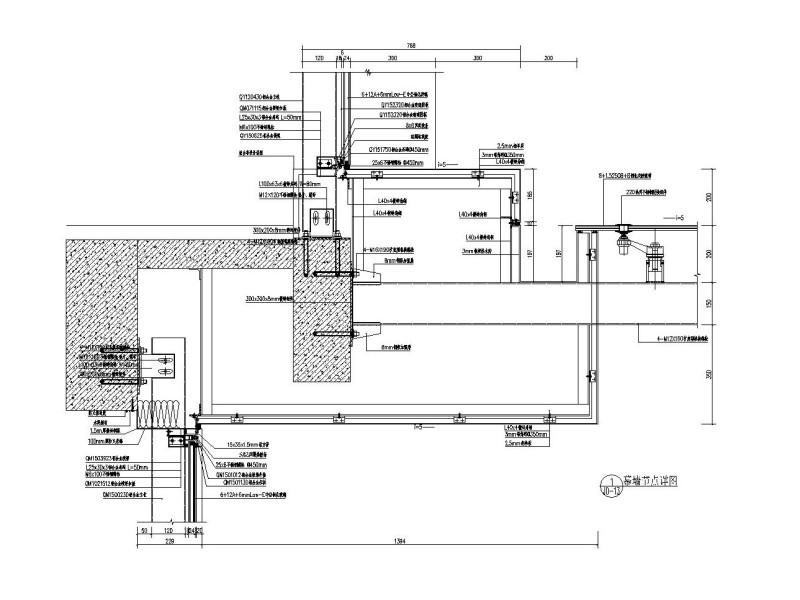

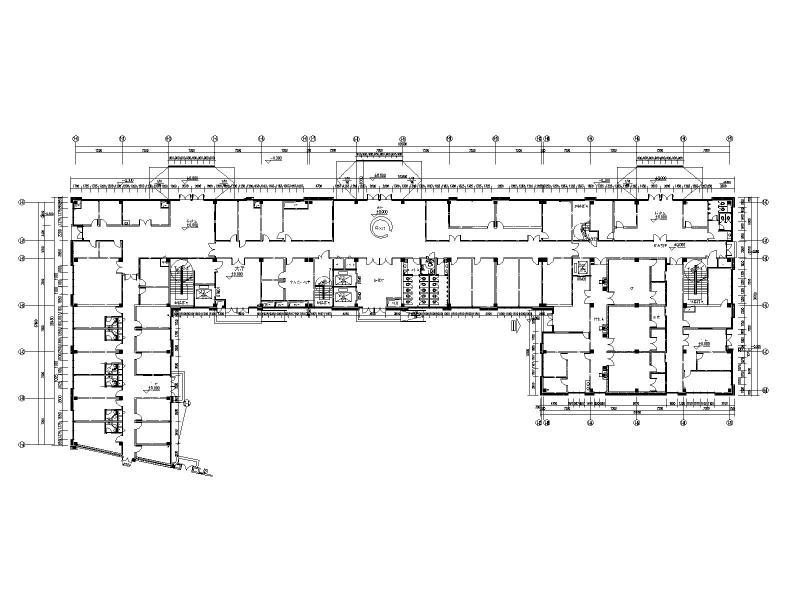

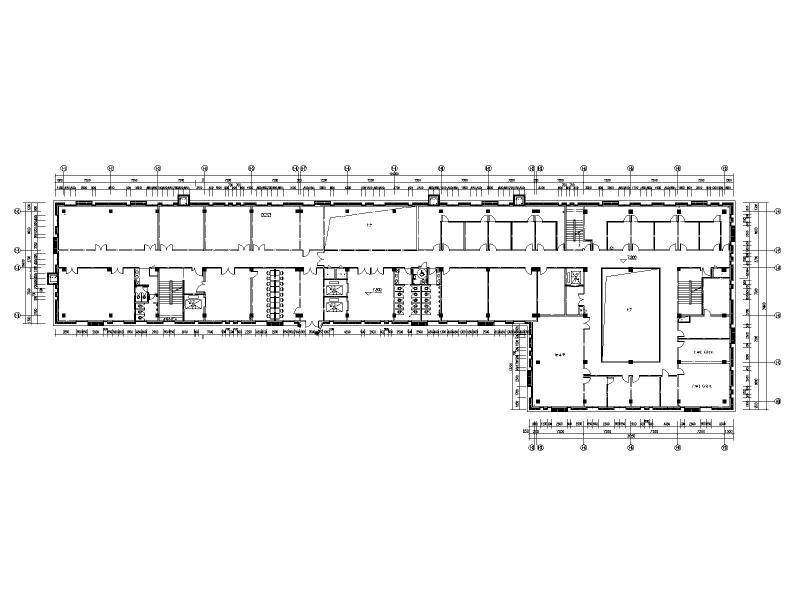

主要包括：各层平面分格图、立面分格图、墙身大样图、幕墙节点详图、防雷节点图、型材表等

CAD格式，约30张







以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
