3层商业娱乐KTV混凝土结构施工方案图纸CAD含建筑图纸

  • 建筑类别:商业,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
该资料为商业娱乐KTV混凝土 结构施工图
地上3层,地下1层。其中包含建筑全套施工图,方便与 结构施工图 对应。
图纸说明详细,结构图纸完整,各个节点大样清晰。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

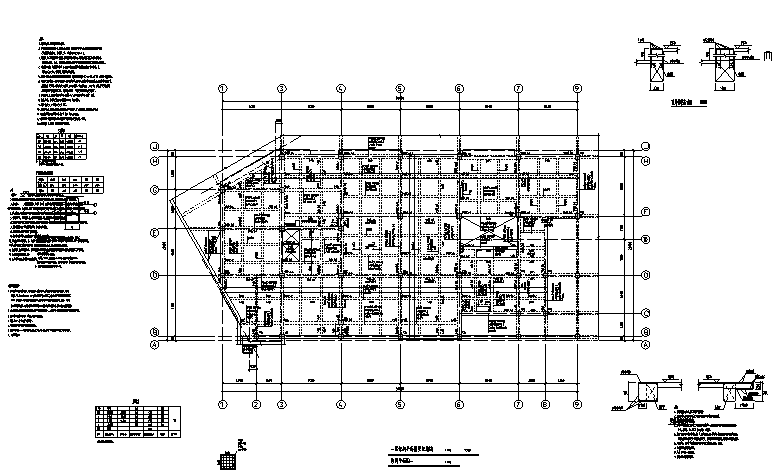

  • ktv施工图纸 - 1
    ktv施工图纸 - 1

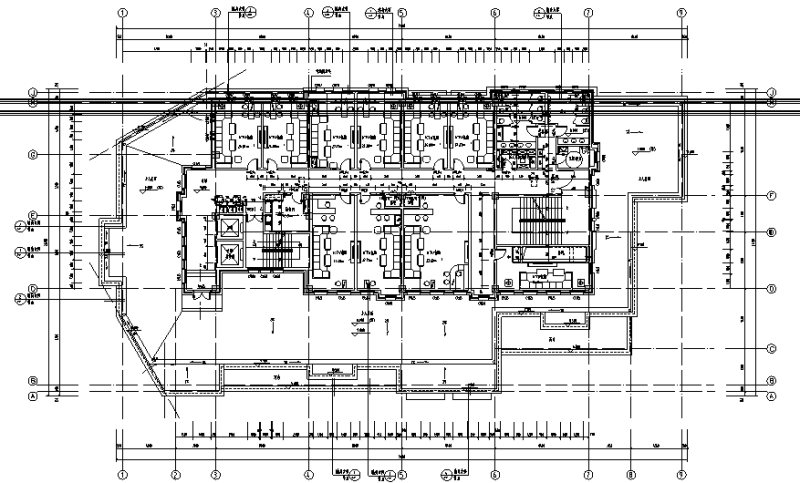

  • ktv施工图纸 - 2
    ktv施工图纸 - 2

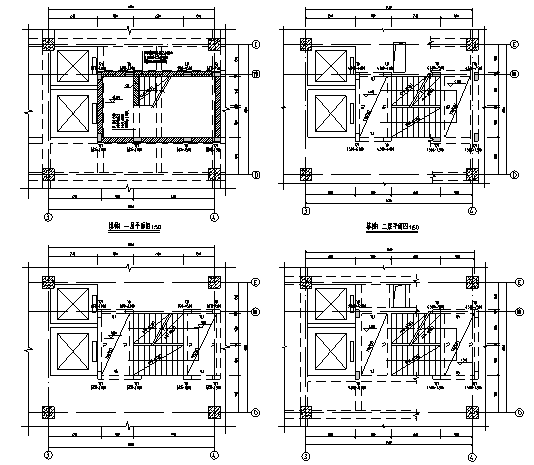

  • ktv施工图纸 - 3
    ktv施工图纸 - 3
  • ktv施工图纸 - 4
    ktv施工图纸 - 4
  • ktv施工图纸 - 5
    ktv施工图纸 - 5
  • ktv施工图纸 - 6
    ktv施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
