小学暖通_CAD

  • 设计详细说明:有
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:侧面送风
  • 项目所在地:贵州
项目概要:
建设地点:贵州省贵阳市,此次新建部分为:教学楼、门卫室与食堂、设备用房,建设功能:学校,建筑层数:教学楼地上3层,门卫室与食堂地上一层,建筑分类:单、多层明勇建筑,耐火等级:地上部分耐火等级二级。

设计范围:
1.一层设备用房的平时通风 系统与事故通风系统的设计
2.教学楼的楼梯间的自然排烟设计
3.各个房间的自然排烟设计
4.公共卫生间的通风设计。

内容展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

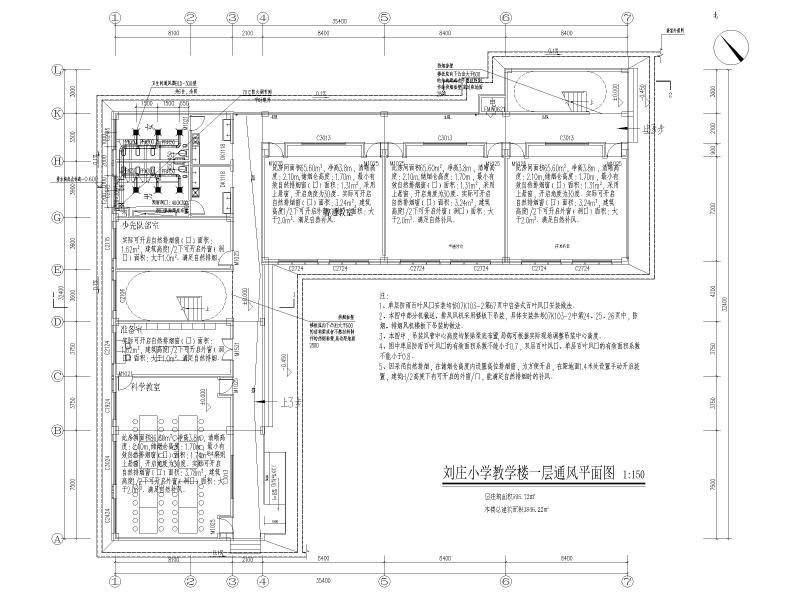

  • 小学暖通_CAD - 1
    第 1 张图

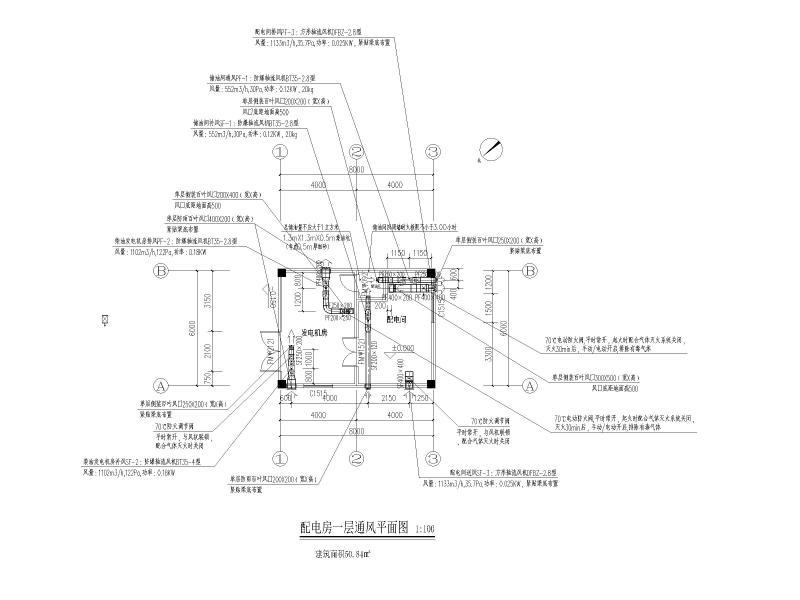

  • 小学暖通_CAD - 2
    第 2 张图

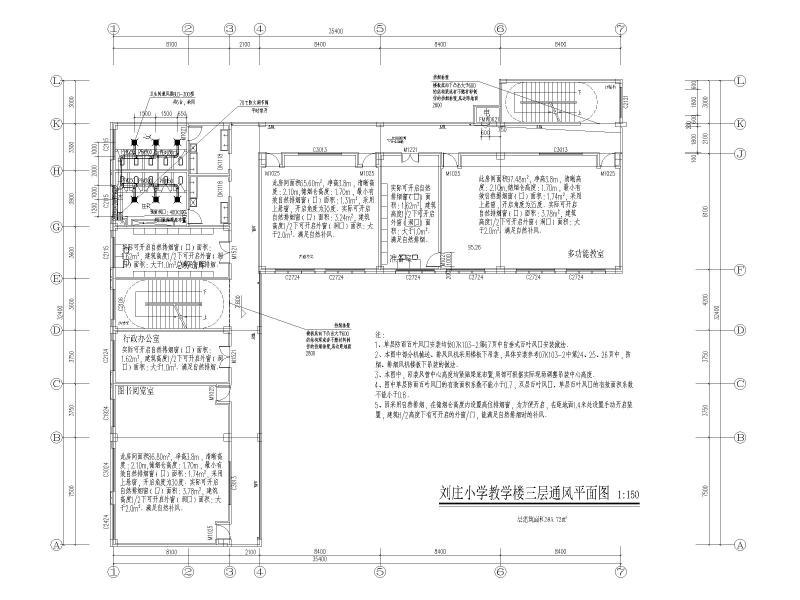

  • 小学暖通_CAD - 3
    第 3 张图

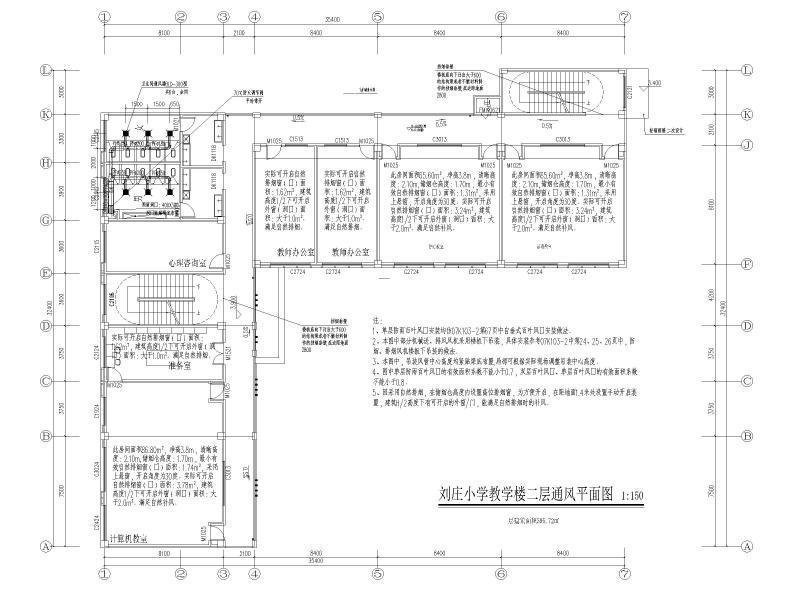

  • 小学暖通_CAD - 4
    第 4 张图

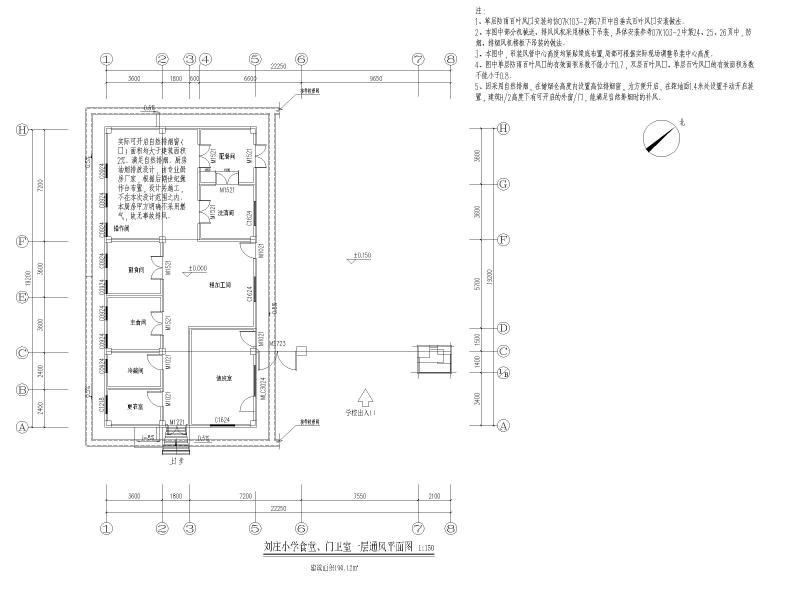

  • 小学暖通_CAD - 5
    第 5 张图
  • 小学暖通_CAD - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
