11层科研中心全套电气施工CAD大样图(新版民规)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:83435.63平方米
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:人防,车库
  • 节点大样:弱电设备,其它
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,广播系统,会议系统,信息网络系统,机房工程,其它

该附件为科研中心全套 电气施工图 (2020新规)。

概况:
该项目为贵州省某建筑产业科研中心。
主体为一类高层办公建筑及I类地下车库。其中地下室总建筑面积54460.15平方米,地上部分面28964.98平方米。建筑高度54.95平方米。
附属工程总建筑面积10.5平方米,属多层建筑,建筑高度3米。
人防工程平时为地下停车场,战时为二等人员掩蔽所防护等级为核6级。

设计范围:
主体:
10/0.4KV变配电系统;0.38/0.22kV配电系统;建筑物防雷、接地系统及安全措施;
公共区域照明系统;消防应急照明和疏散指示系统;火灾自动报警系统;
火灾探测报警系统;消防联动控制系统;广播系统;消防电话系统;消防电源监控系统;
电气火灾监控系统;防火门监控系统;计算机网络系统;综合布线系统;
无线WIFI系统;有线电话系统;公共广播系统;视频监控系统;
门禁系统;无线对讲通信系统;电子巡更系统;机房工程;
室外管网系统;停车场管理系统;音视频会议系统;LED屏。

附属工程:
照明系统;建筑物防雷、接地系统及安全措施。

人防工程:
防空地下室战时照明、动力配电,战时通风信号系统,战时通信预留电源(带EPS)。

部分图纸摘录:

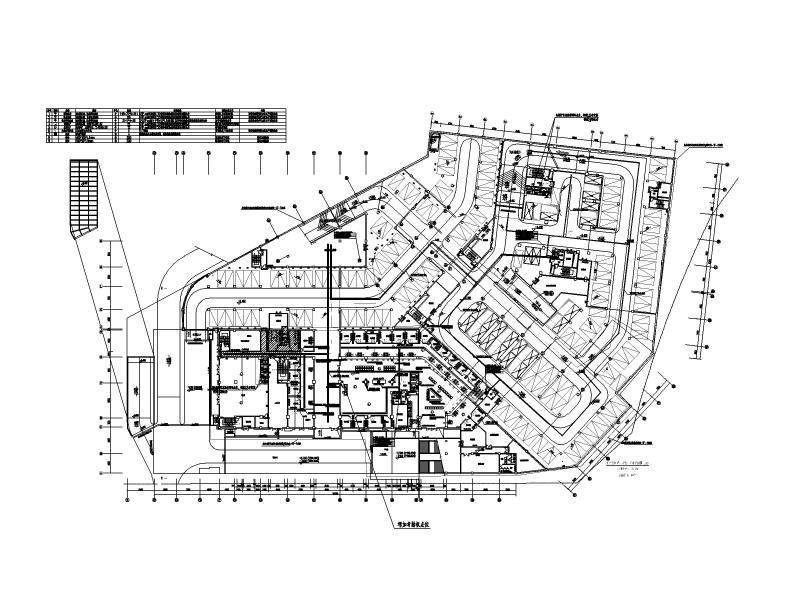

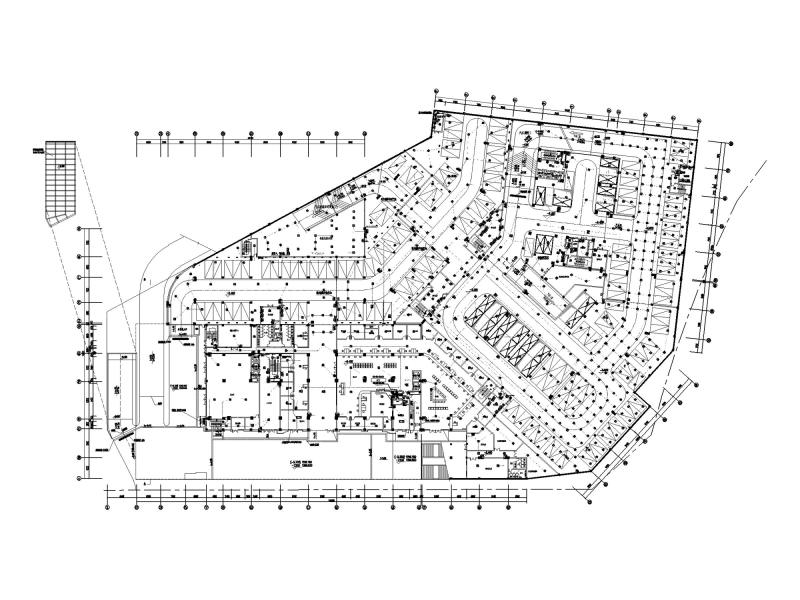

照明平面图

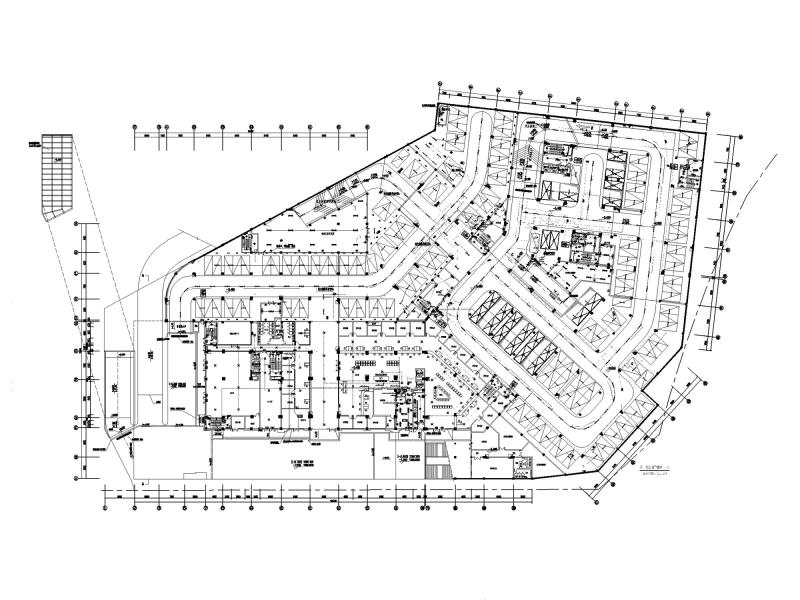

消防平面图
网络无线对讲平面图

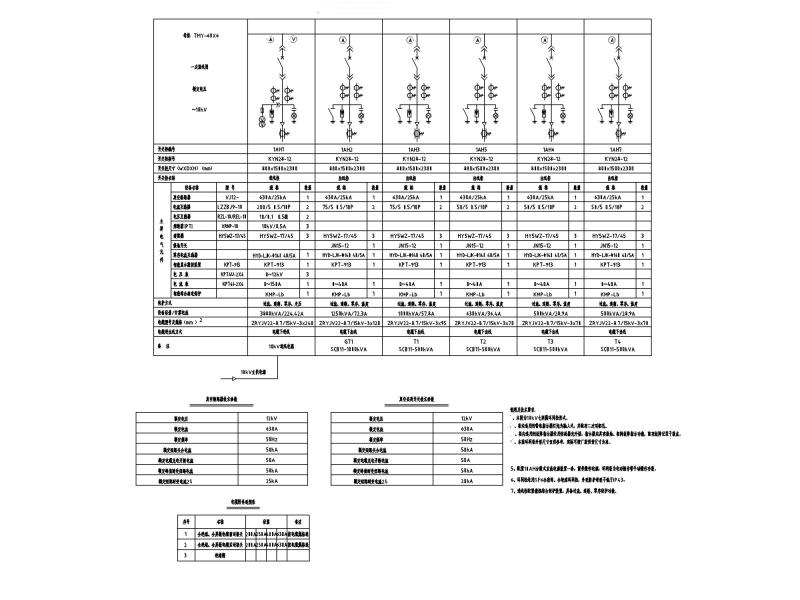

高压系统图

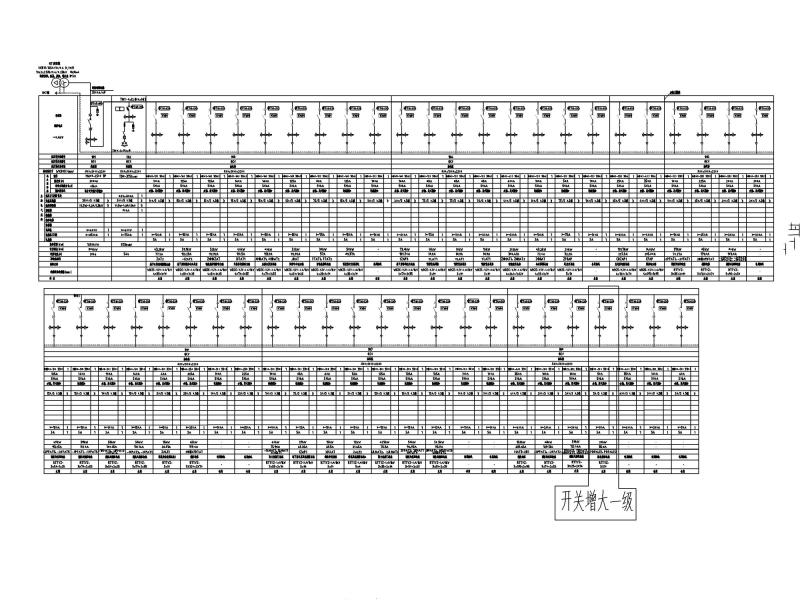

低压配电系统图




火灾自动报警系统图

安防系统图

会议室会议系统图



机房动环系统图


气体灭火系统装配图


无线WIFI系统图


门禁安装大样图

静电地板安装大样图

以下是附件的其中一部分截图,共13张,您也可以 搜索 更多您想要的资源
  • 电气施工全套 - 1
    电气施工全套 - 1
  • 电气施工全套 - 2
    电气施工全套 - 2
  • 电气施工全套 - 3
    电气施工全套 - 3
  • 电气施工全套 - 4
    电气施工全套 - 4
  • 电气施工全套 - 5
    电气施工全套 - 5
  • 电气施工全套 - 6
    电气施工全套 - 6
  • 电气施工全套 - 7
    电气施工全套 - 7
  • 电气施工全套 - 8
    电气施工全套 - 8
  • 电气施工全套 - 9
    电气施工全套 - 9
  • 电气施工全套 - 10
    电气施工全套 - 10
  • 电气施工全套 - 11
    电气施工全套 - 11
  • 电气施工全套 - 12
    电气施工全套 - 12
  • 电气施工全套 - 13
    电气施工全套 - 13
以上是部分截图,请下载附件后查看完整高清内容
