3层研发楼空调通风系统设计CAD施工图纸
-
设计详细说明：有
-
建筑类别：办公,科研
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风
-
空调系统：制冷剂系统
-
送风方式：侧面送风,散流器送风
-
项目所在地：河南
项目概要及设计范围：
工程地处河南周口，本子项为研发楼，建筑面积约2700平方米.本子项设计内容包括会议室、办公室、休息廊VRV空调及通风系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

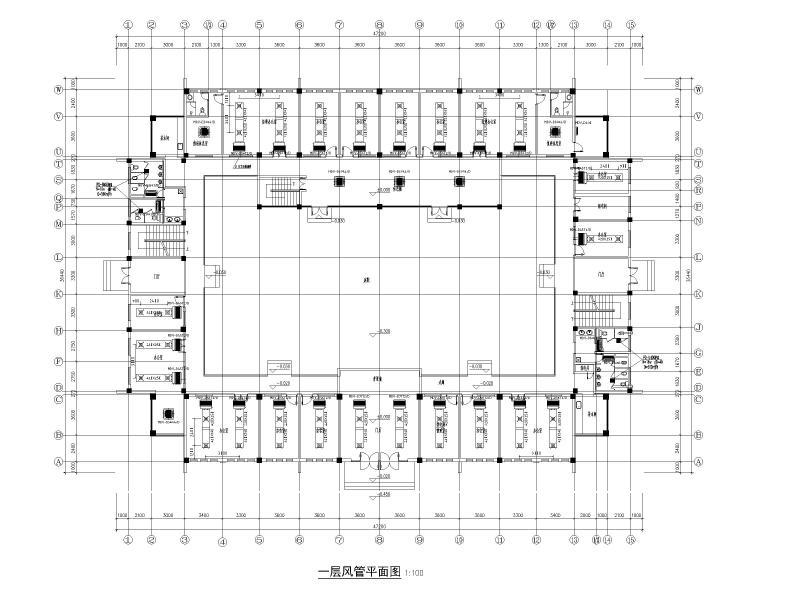

空调通风设计施工图 - 1 -

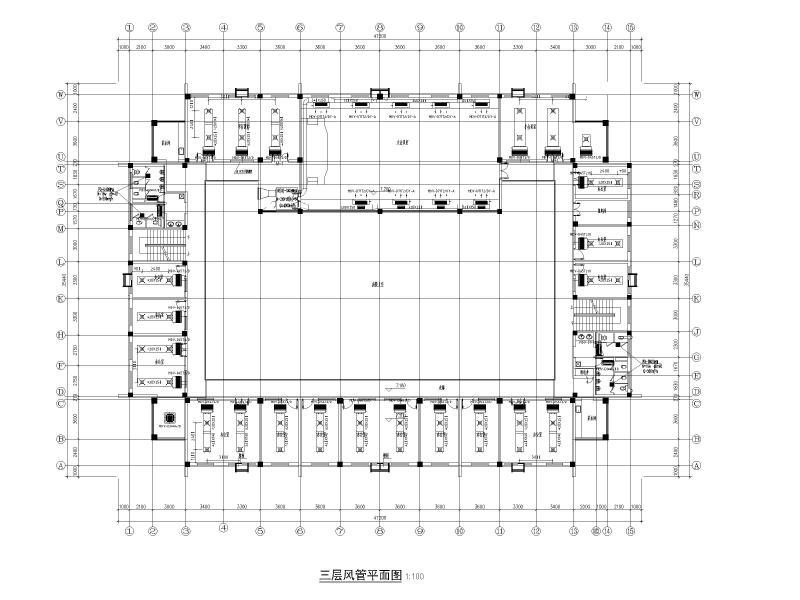

空调通风设计施工图 - 2 -

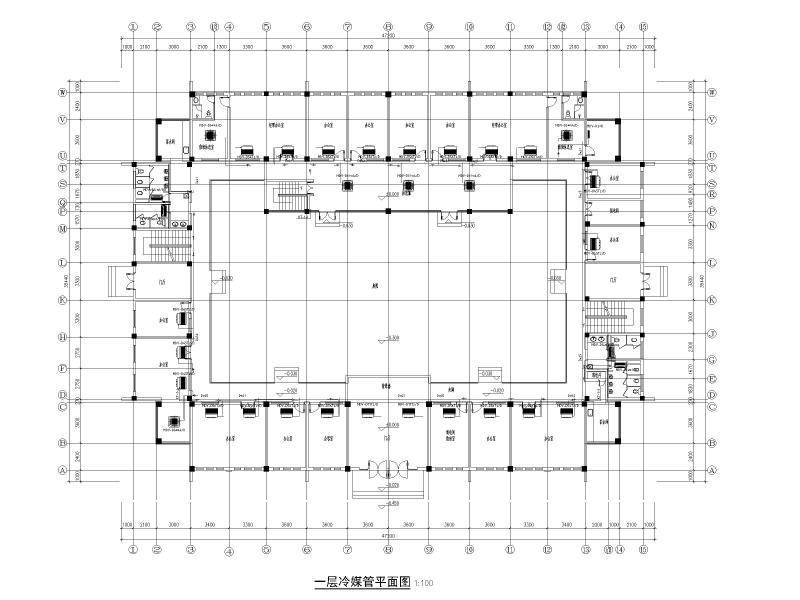

空调通风设计施工图 - 3 -

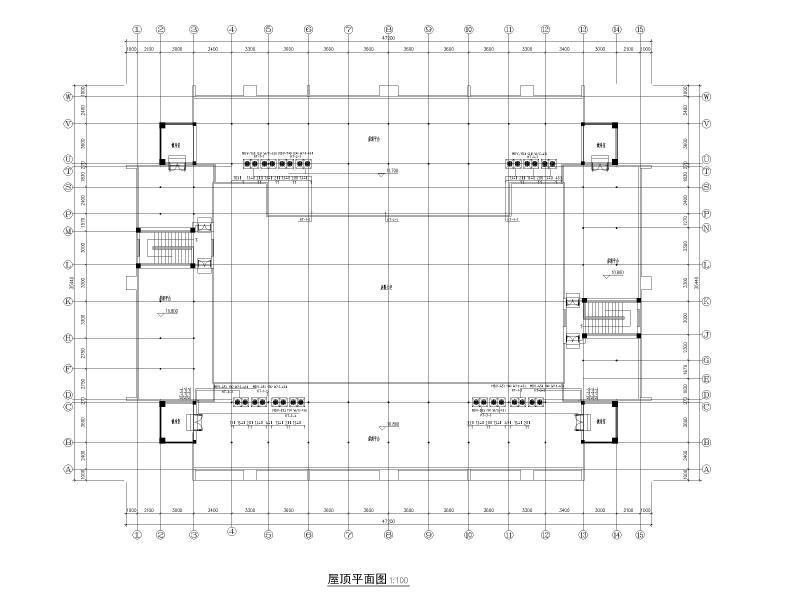

空调通风设计施工图 - 4 -
空调通风设计施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
