5层框架结构办公楼施工方案图纸CAD20张

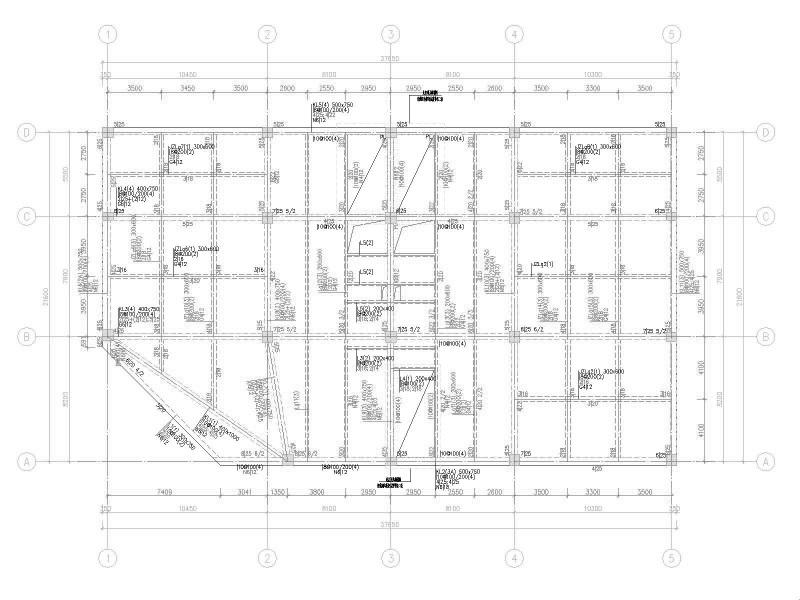

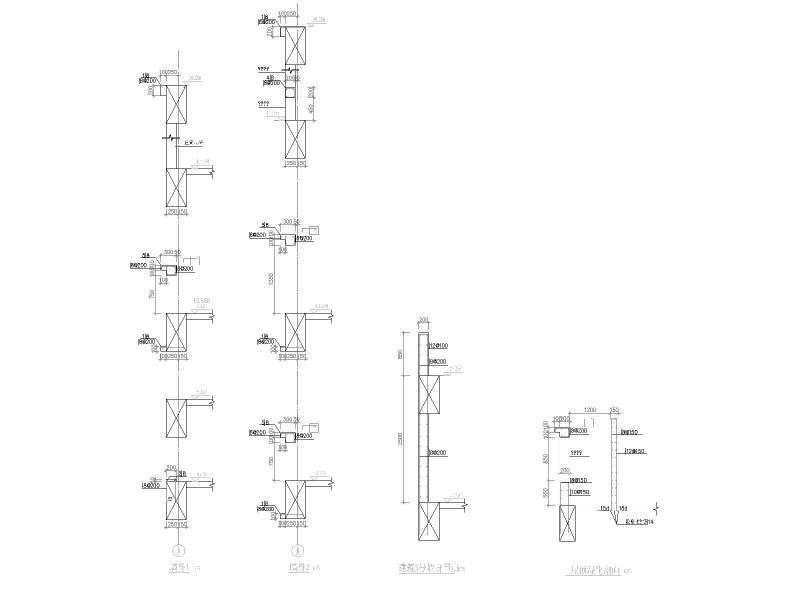

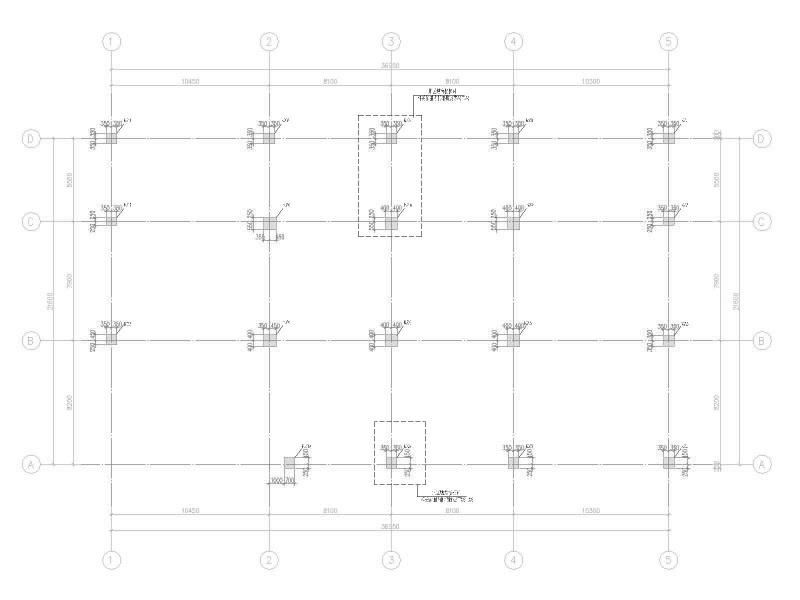

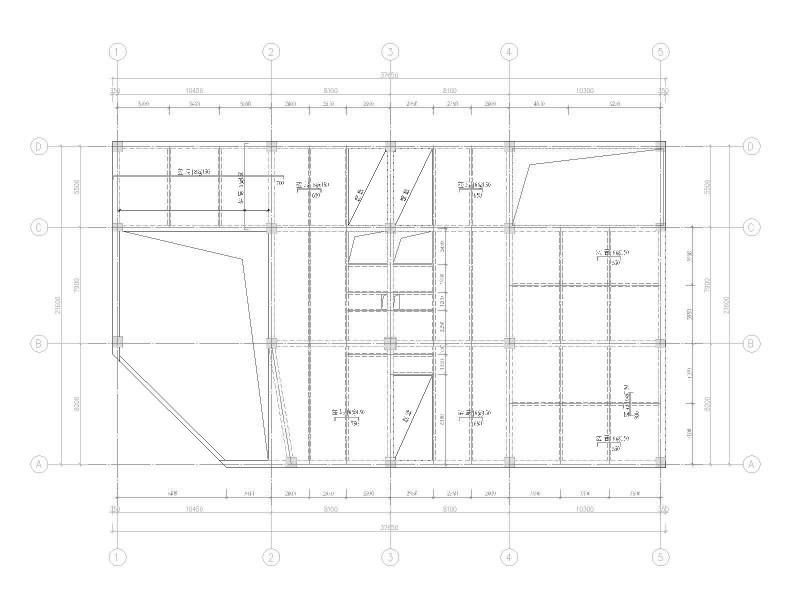

主要包括：钢筋混凝土结构设计总说明、各层梁配筋图、各层板配筋图、各层柱配筋图、屋顶 结构施工图 、楼梯详图、墙身详图等。CAD格式，共20张。

项目概要：该项目相对标高 ±0.000 相当于绝对标高5.400m,室内外高差0.30m。设计基准期为 50年，结构的设计使用年限为 50年。建筑结构的安全等级为二级，地基基础的设计等级为甲级,建筑桩基设计等级为甲级，抗震设防类别为标准设防类（丙类）。抗震设防烈度为7度。设计地震分组为第二组，设计基本地震加速度为0.1g。D1为框架结构体系，抗震等级为框架三级，G1#G2#为框架剪力墙结构体系，抗震等级为框架三级，剪力墙二级，地下室防水等级为二级。
