两间门卫室强电施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:72.25/19.44平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:四川
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为两间门卫室强电施工图。

概述:
本子项为四川成都仓储项目6号建筑(门卫一),7号建筑(门卫二)。
6号建筑(门卫一)占地面积72.25平方米,建筑面积72.25平方米, 建筑层数为一层,层高4.200m。建筑总高为4.850m。
7号建筑(门卫二)占地面积19.44平方米,建筑面积19.44平方米,建筑层数为一层,层高3.600m。建筑总高为4.750m。

设计范围:
电力系统;
照明系统;
防雷接地系统。

部分图纸摘录:

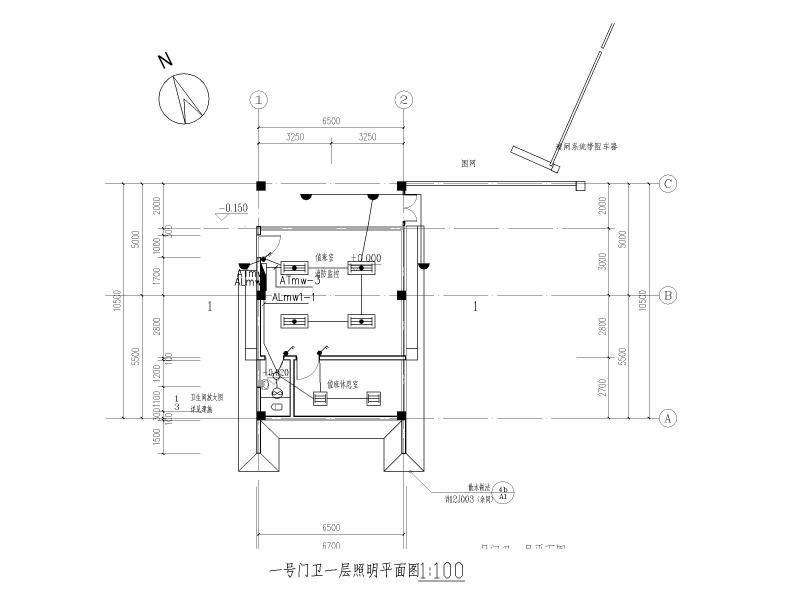

照明平面图

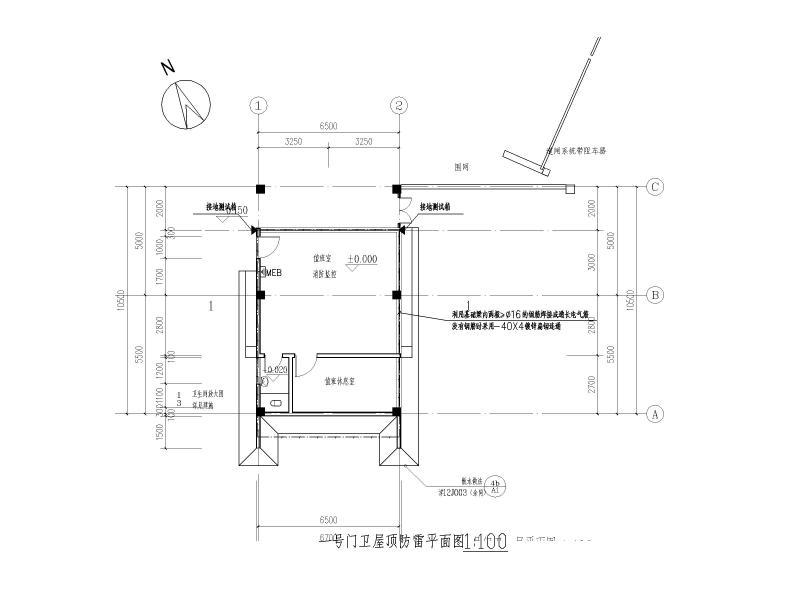

防雷平面图

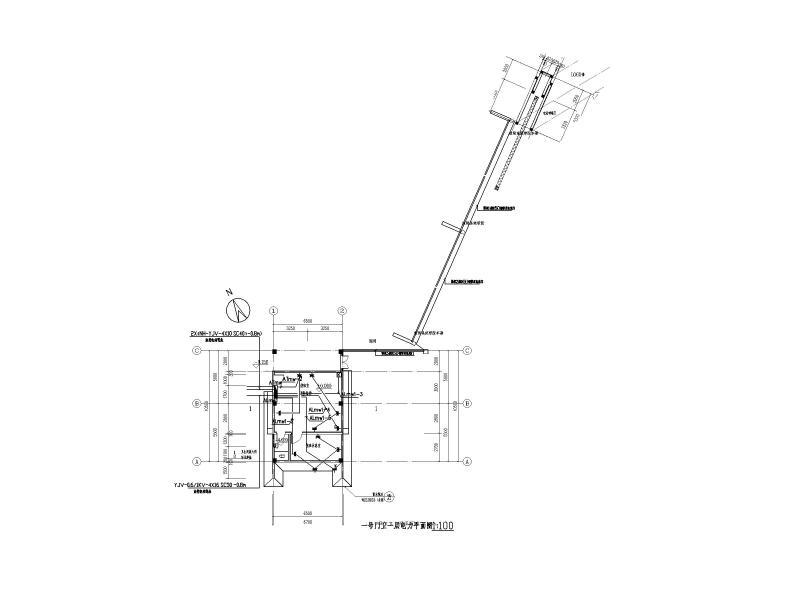

电力平面图

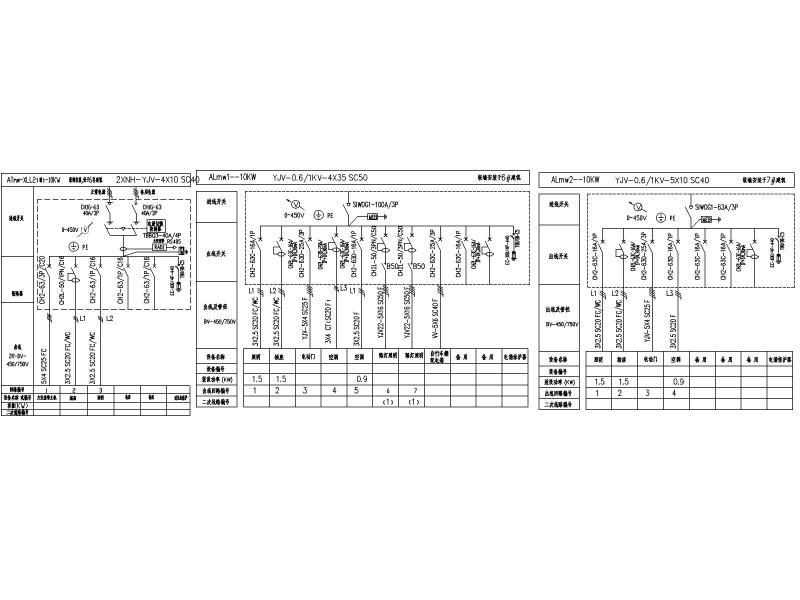

配电系统图

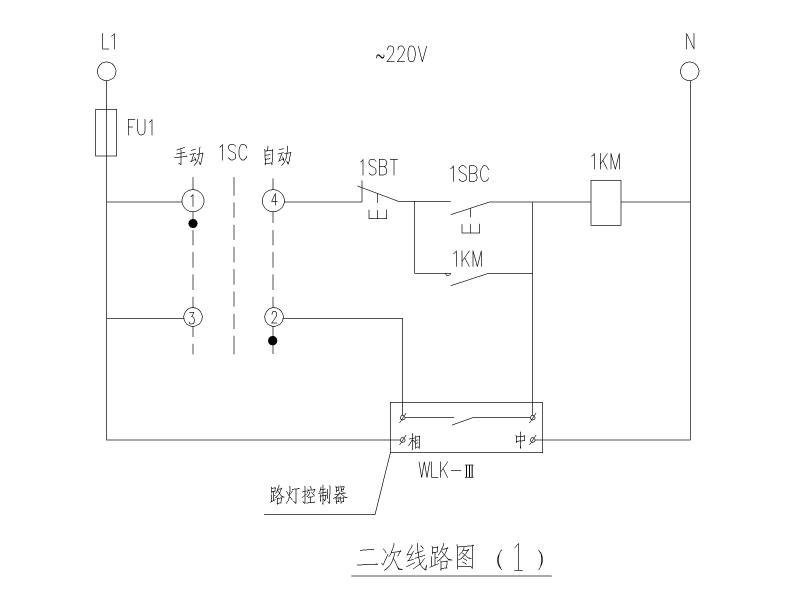

二次线路图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 门卫室施工图纸 - 1
    门卫室施工图纸 - 1
  • 门卫室施工图纸 - 2
    门卫室施工图纸 - 2
  • 门卫室施工图纸 - 3
    门卫室施工图纸 - 3
  • 门卫室施工图纸 - 4
    门卫室施工图纸 - 4
  • 门卫室施工图纸 - 5
    门卫室施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
