多层安置房混凝土框架结构施工方案图纸CAD

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为多层安置房混凝土框架 结构施工图
该项目项目用途为住宅,采用标准混凝土框架结构。
图纸说明详细,结构图纸完整,各个节点大样清晰。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

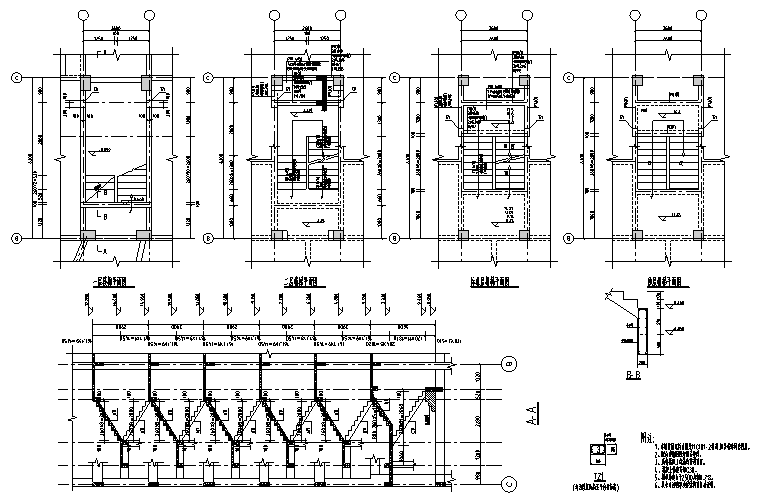

  • 多层混凝土框架结构 - 1
    多层混凝土框架结构 - 1

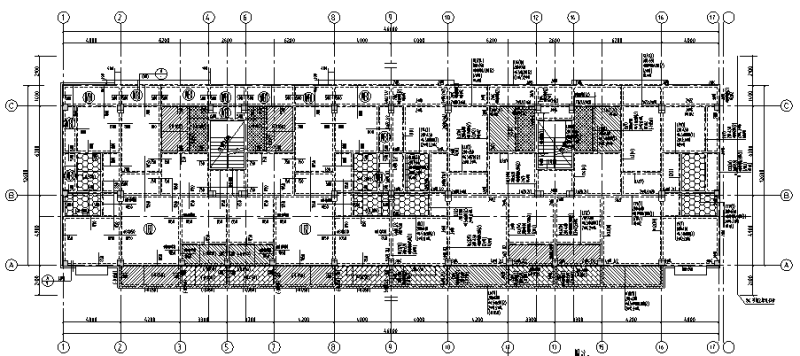

  • 多层混凝土框架结构 - 2
    多层混凝土框架结构 - 2

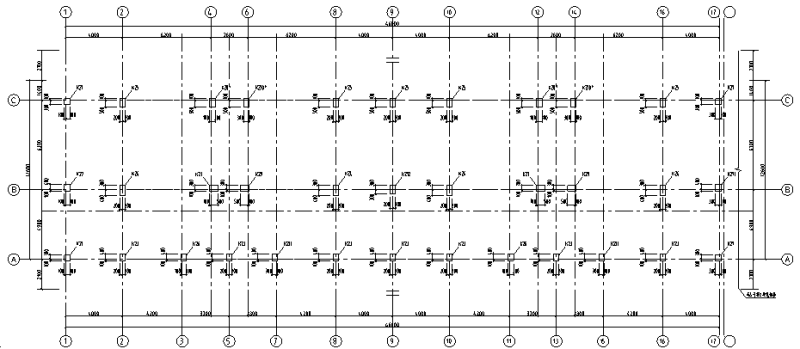

  • 多层混凝土框架结构 - 3
    多层混凝土框架结构 - 3

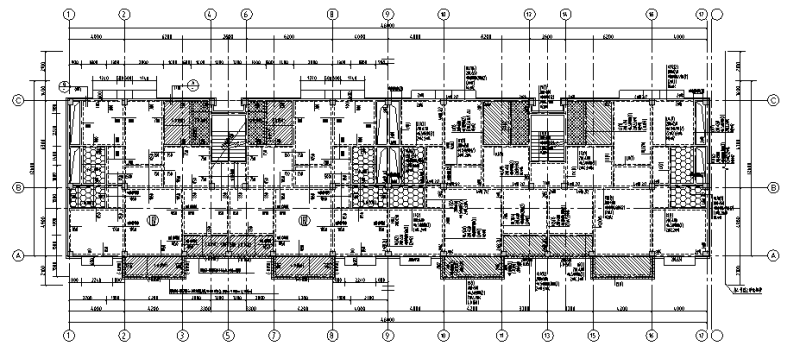

  • 多层混凝土框架结构 - 4
    多层混凝土框架结构 - 4

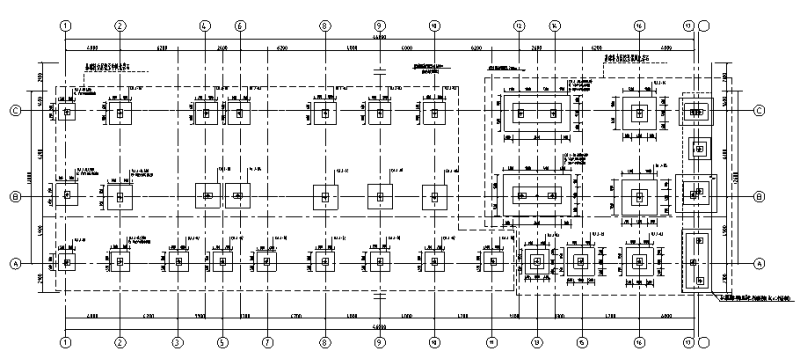

  • 多层混凝土框架结构 - 5
