质检中心工艺管道布置及设计施工CAD图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑设计面积：3626.44平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 项目所在地：山西
该附件为质检中心工艺管道布置及设计施工图

工艺管道安装施工步骤：
1.安装管架（包括支吊架）；
2.安装主管，并将接支管的三通一起焊接，不允许在主管上开孔焊接支管；
3.连接支管与设备之间的管道，其中包括阀门、管道附件及仪表根部元件、活接头或法兰等；
4.支吊架固定，对需要设支座的管道、阀门、附件等进行固定定位；
5.系统试压、试漏；
6.静电接地；
7.保温、涂色；
8.系统吹扫和清洗；
9.修补洞孔、加防雨帽。

部分图纸展示：

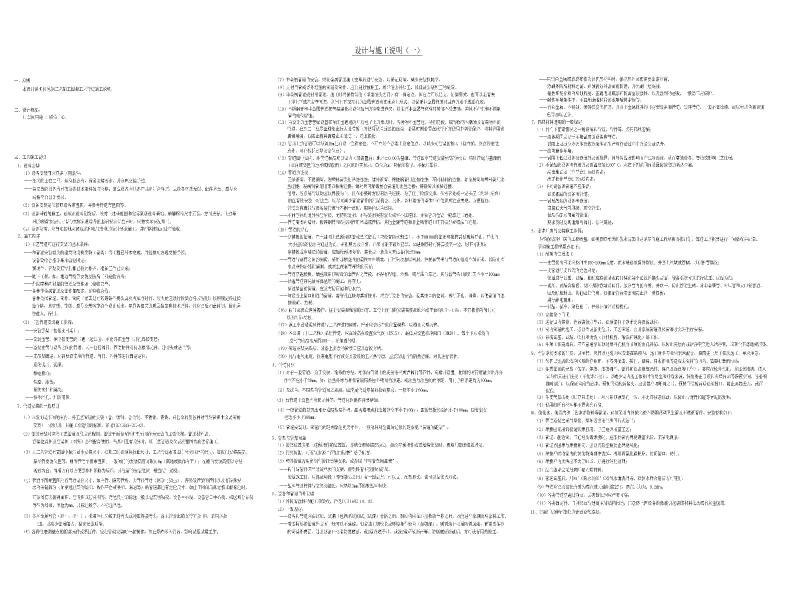

设计与施工说明 一.jpg
设计与施工说明 二.jpg

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

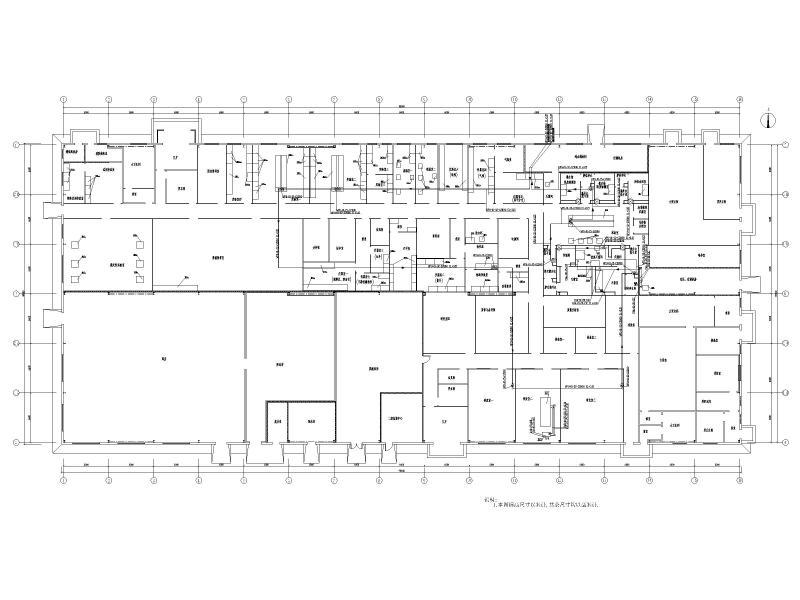

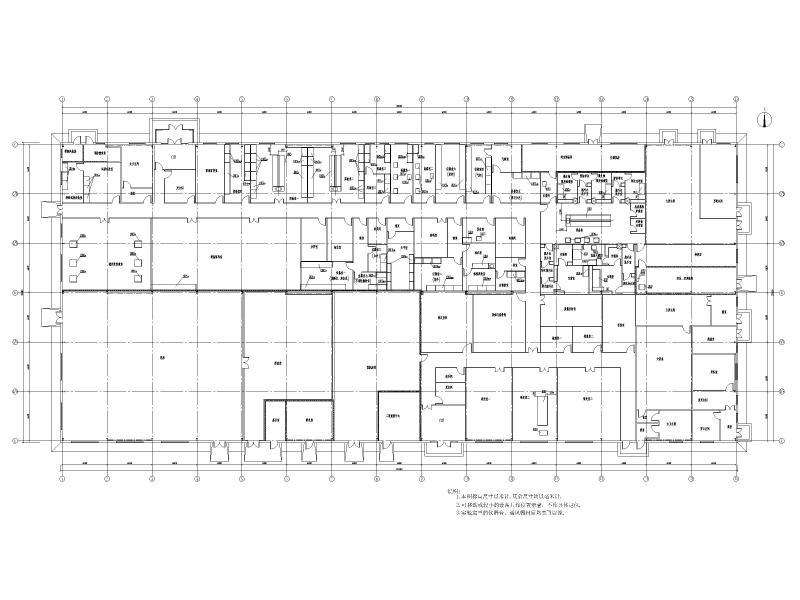

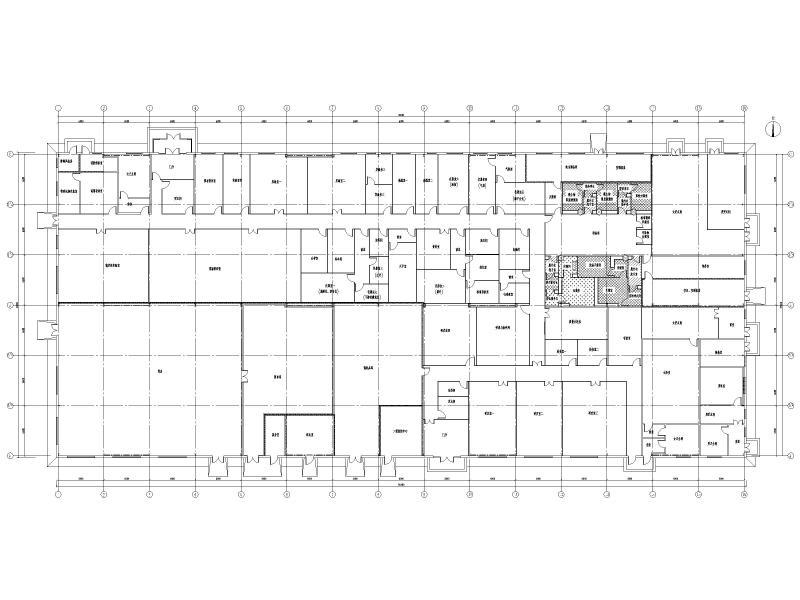

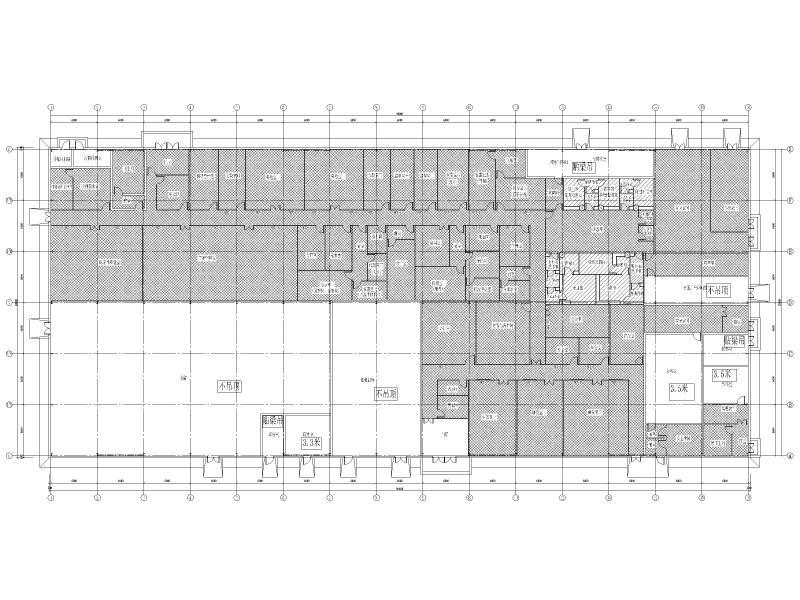

  • 工艺设计图纸 - 1
    工艺设计图纸 - 1
  • 工艺设计图纸 - 2
    工艺设计图纸 - 2
  • 工艺设计图纸 - 3
    工艺设计图纸 - 3
  • 工艺设计图纸 - 4
    工艺设计图纸 - 4
  • 工艺设计图纸 - 5
    工艺设计图纸 - 5
  • 工艺设计图纸 - 6
    工艺设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
