9500平米11层医院住院楼水电消防改造CAD施工图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：9500平方米
- 地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：42张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 项目所在地：湖南
附件详情
- 资料目录
- 给排水设计总说明
- 材料表、图例
- 屋顶给排水平面修改图
- 一层消防给排水平面修改图
- 二层消防给排水平面修改图
- 三层消防给排水平面修改图
- 四层消防给排水平面修改图
- 五层消防给排水平面修改图
- 六层消防给排水平面修改图
- 七层消防给排水平面修改图
- 八层消防给排水平面修改图
- 九层消防给排水平面修改图
- 十层消防给排水平面修改图
- 十一层消防给排水平面修改图
- 消火栓系统原理图
- 自动喷淋系统原理图
- 漏电报警系统图0.4KV配电系统框图
- 消防系统 图应急照明系统图监控系统图
- 一层应急 照明平面图
- ……
- 十一层应急照明平面图
- 一层消防平面图
- ……
- 十一层消防平面图
附件详情
该项目位于湖南，该项目为住院楼维修改造项目，建筑层数为地上11层，住院楼建筑面积9588m2。建筑高度36.5平米；该项目设计范围：室内维修改造给排水、消防等管道系统、照明、配电系统；防雷接地系统；弱电系统；消防报警系统。
，共计42张图纸；

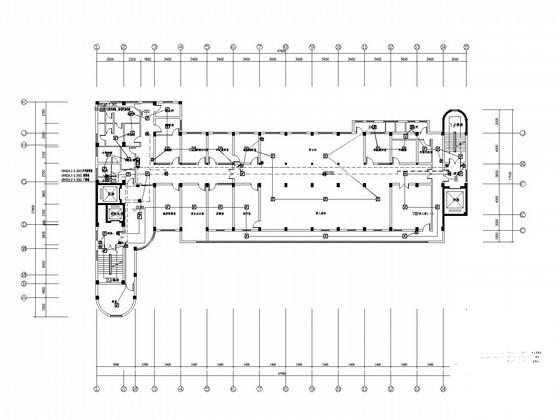

电气消防平面图

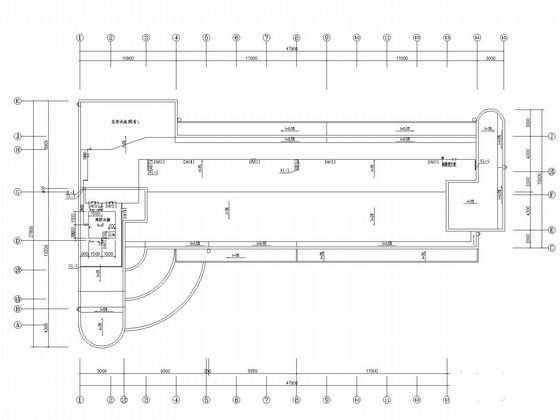

屋顶给排水平面修改图

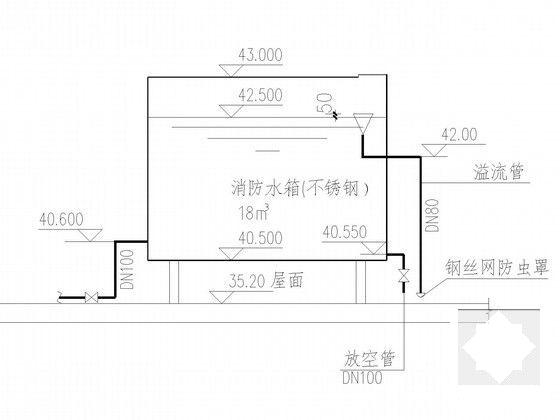

水箱剖面图

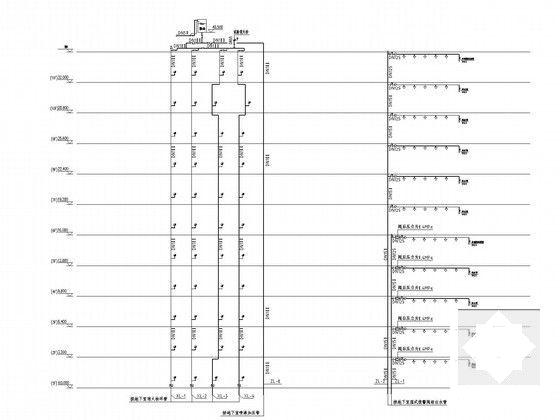

消火栓及喷淋系统图
配电系统框图
漏电报警系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
水电改造施工图 - 1 -
水电改造施工图 - 2 -
水电改造施工图 - 3 -
水电改造施工图 - 4 -
水电改造施工图 - 5 -
水电改造施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
