220KV变电站建筑施工CAD图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:1055.6平方米
  • 建筑高度:15.2米
  • 建筑层数:1
  • 设计效果图:无
  • 有无人防:无

附件详情

这份参考资料为某220KV变电站 建筑施工
这份参考资料包括设计说明、工程作法、门窗表、建筑平面图、GIS平台平面图、屋面排水示意图、立面、剖面图、卫生间详图、 楼梯详图 、墙身大样、檐口作法等,共9张图纸
设计功能包括:工具仪表、警卫、资料室、蓄电池室、机动机房、备餐间、二次设备室、配电间等
1.该项目建筑面积1055.6平方米,建筑物的安全等级二级,耐火等级二级,建筑物抗震设防为乙类,抗震烈度为八度,按照九度采取抗震构造措施,使用年限五十年.该项目为框排架结构
2.建筑主要材料和构造要求
1)标高0.000米以上,墙体采用MU10烧结多孔砖,M7.5混合砂浆砌筑;标高0.000米以下,墙体采用烧结普通砖,M7.5水泥砂浆砌筑。


2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

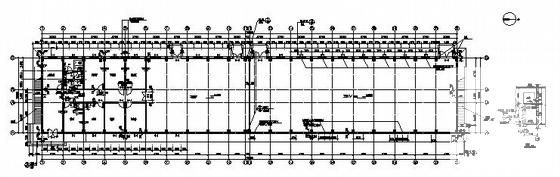

  • 建筑施工图纸 - 1
    建筑施工图纸 - 1

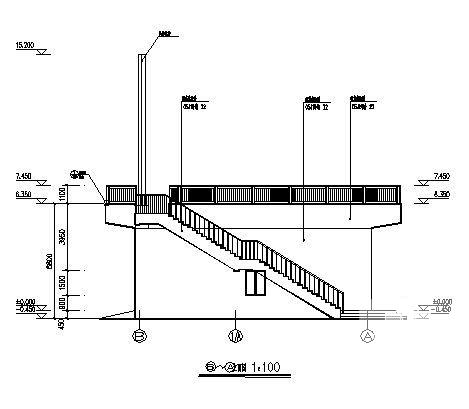

  • 建筑施工图纸 - 2
    建筑施工图纸 - 2

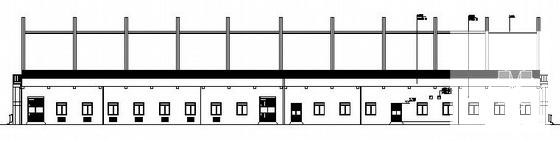

  • 建筑施工图纸 - 3
    建筑施工图纸 - 3

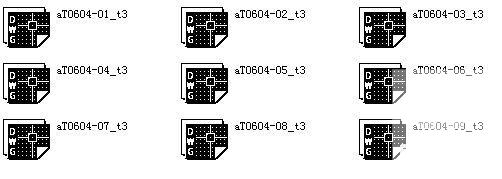

  • 建筑施工图纸 - 4
    建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
