2层小区物业管理中心电气施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:2500平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

该附件为小区物业管理中心 电气施工图

概况:
该项目为江苏省苏州市2号楼(物业管理中心)。本建筑为地上二层的综合楼,一层为泳池及其配套设施等活动用房,二层为物业管理办公用房,总建筑面积不大于2500平米.

设计范围:
220/380V配电系统;照明系统;建筑物防雷,接地系统及安全措施;
屋顶太阳能系统及循环泵仅预留容量,设备由厂家配置。
背景广播系统;闭路监控电视系统;有线电视、电话、宽带系统。

部分图纸摘录:

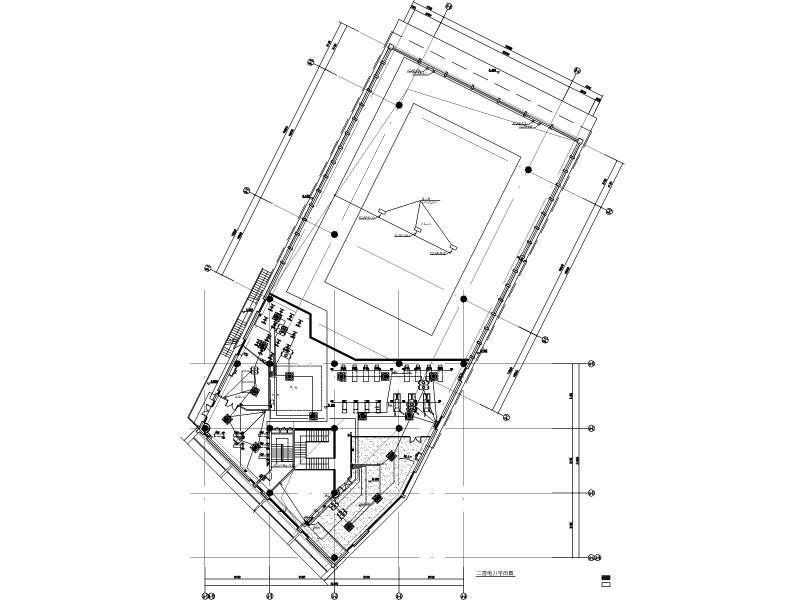

电力平面图

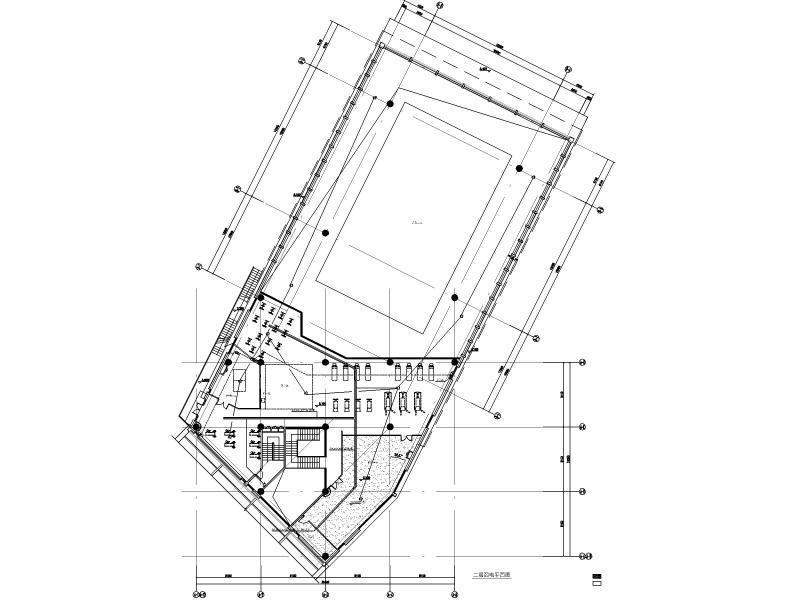

弱电平面图

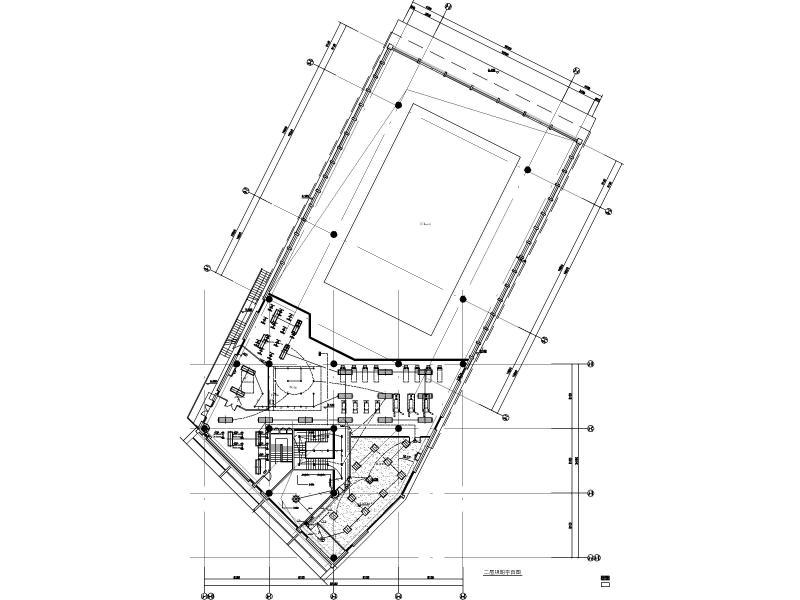

照明平面图

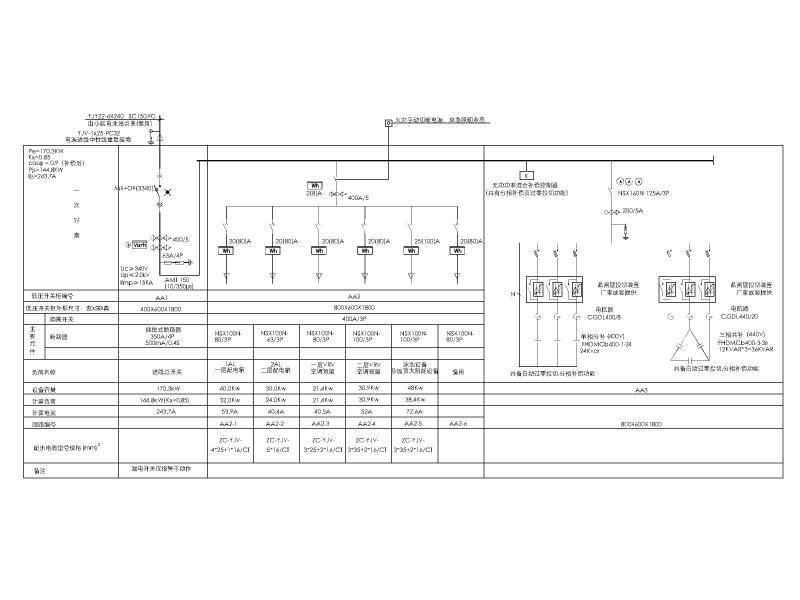

配电系统图

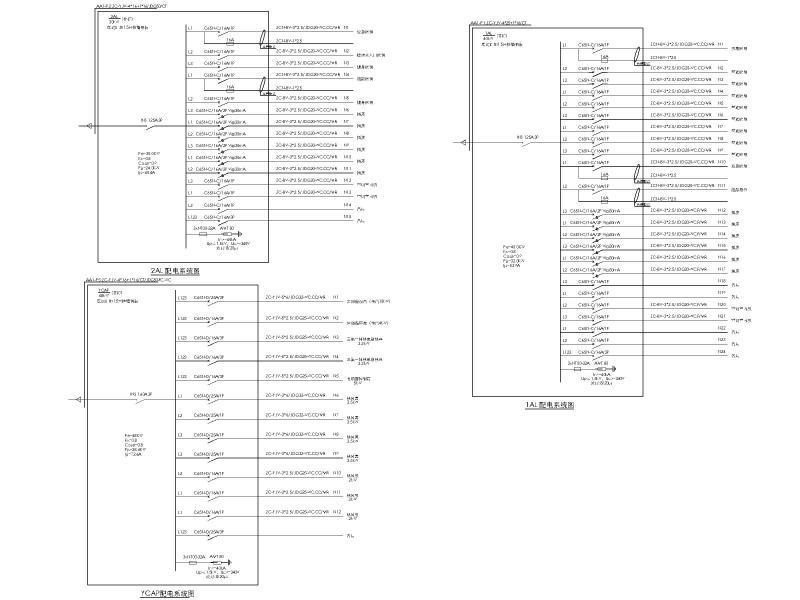

配电系统图2



闭路电视监控系统图
电视电话网络系统



广播系统图



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 电气施工管理 - 1
    电气施工管理 - 1
  • 电气施工管理 - 2
    电气施工管理 - 2
  • 电气施工管理 - 3
    电气施工管理 - 3
  • 电气施工管理 - 4
    电气施工管理 - 4
  • 电气施工管理 - 5
    电气施工管理 - 5
  • 电气施工管理 - 6
    电气施工管理 - 6
  • 电气施工管理 - 7
    电气施工管理 - 7
  • 电气施工管理 - 8
    电气施工管理 - 8
以上是部分截图,请下载附件后查看完整高清内容
