47层209米办公塔楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：超高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：47层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：其它
  • 负荷等级：一级,二级,三级
  • 接地方式：TN-S
  • 项目所在地：湖南
  • 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为湖南47层办公塔楼 电气施工图 。

概况：
该项目为湖南某环球中心项目，地上部分为4层商业裙房，裙房上布置两栋塔楼。本子项为A塔楼，A塔为47层、主楼209米高的办公楼。

设计范围：
1、高、低压变配电系统；
2、动力配电系统、照明配电系统；
3、防雷、保护接地；
4、火灾报警、消防联动控制系统；
5、消防广播系统、电气火灾监控系统、消防专用电话系统。

部分图纸摘录：

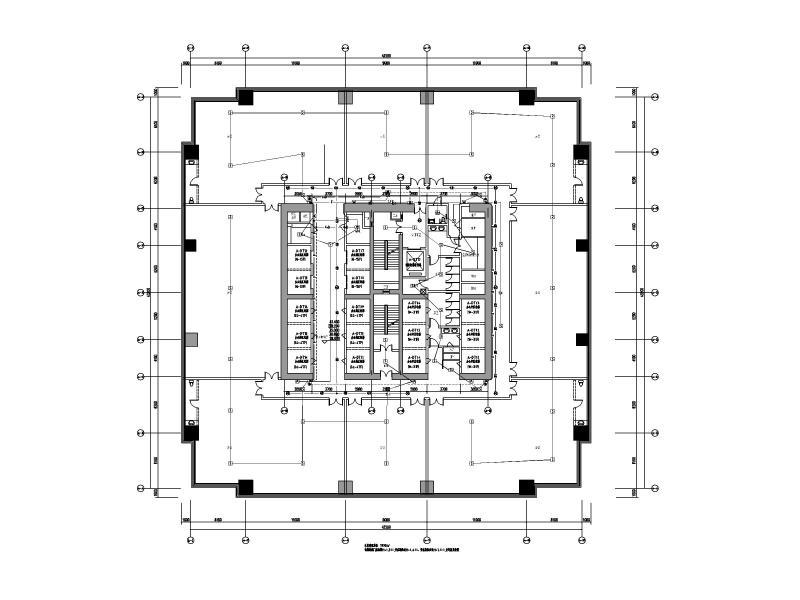

照明平面图

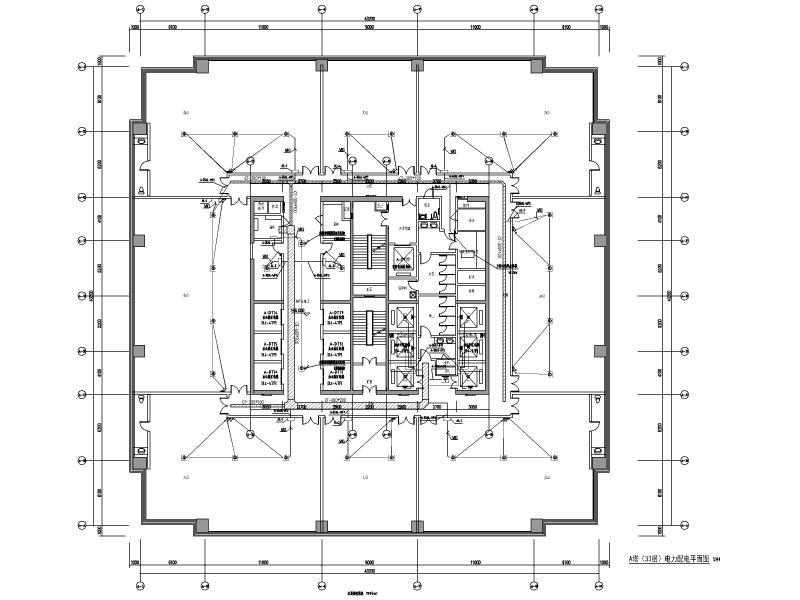

电力配电平面图

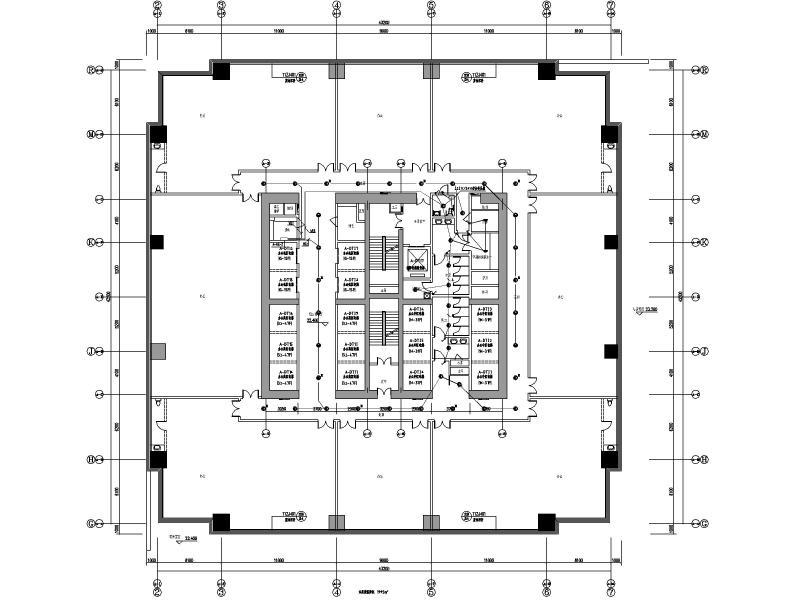

火灾自动报警平面图

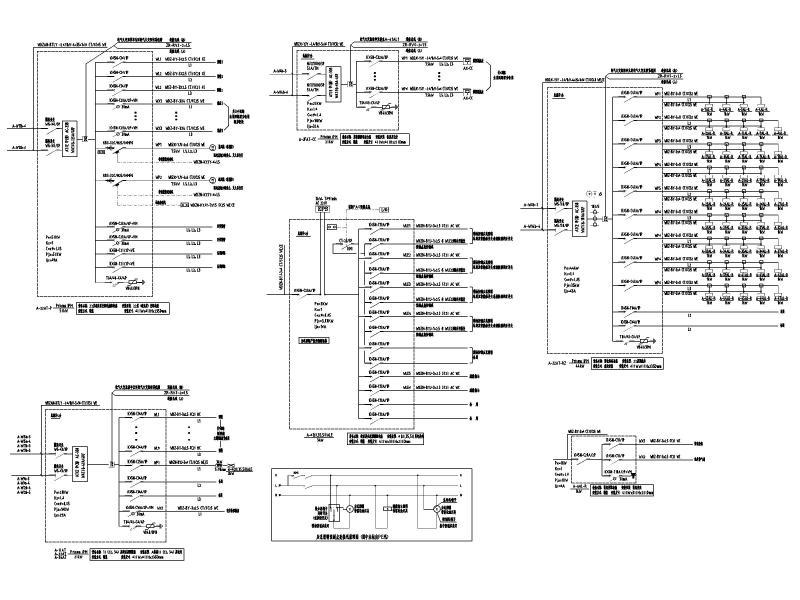

配电系统图

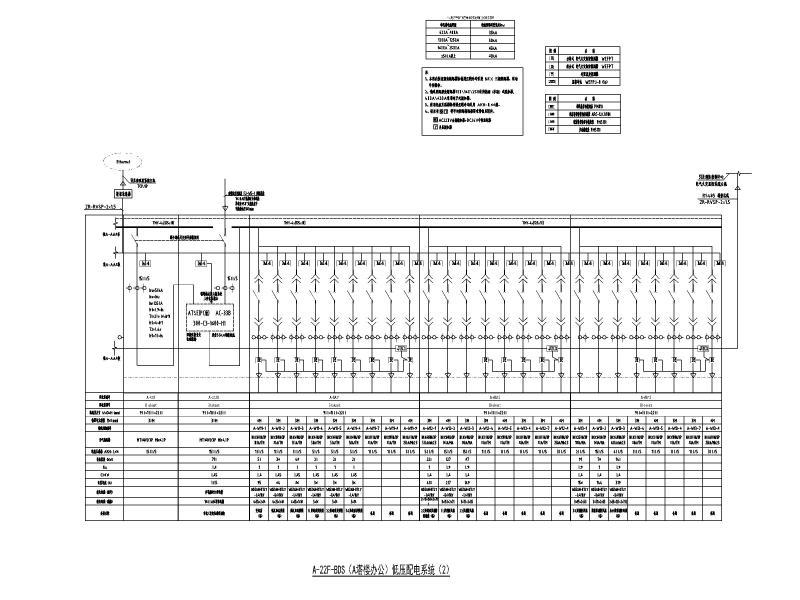

低压配电系统图




消防电源监控系统图




电气火灾监控系统图




电井大样 电井封堵大样

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 电气施工图纸 - 1
    电气施工图纸 - 1
  • 电气施工图纸 - 2
    电气施工图纸 - 2
  • 电气施工图纸 - 3
    电气施工图纸 - 3
  • 电气施工图纸 - 4
    电气施工图纸 - 4
  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
  • 电气施工图纸 - 7
    电气施工图纸 - 7
  • 电气施工图纸 - 8
    电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
