文化产业园热力站变电站结构施工方案图纸CAD

  • 建筑类别:工业建筑,其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
该资料为某文化产业园热力站变电站 结构施工图
结构平面布置,由于功能特殊平面布置有特点。
结构图纸完整,各个节点大样清晰。方便直接选用或者借鉴。

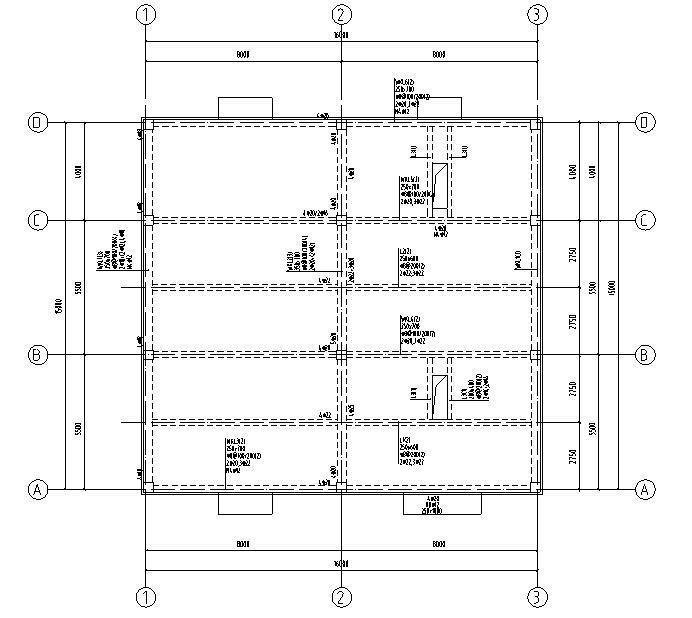

结构平面图

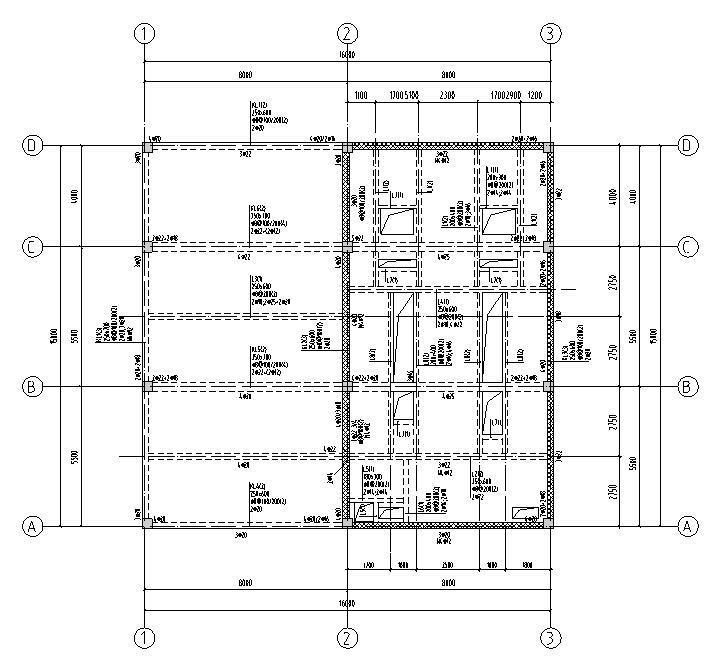

结构配筋图

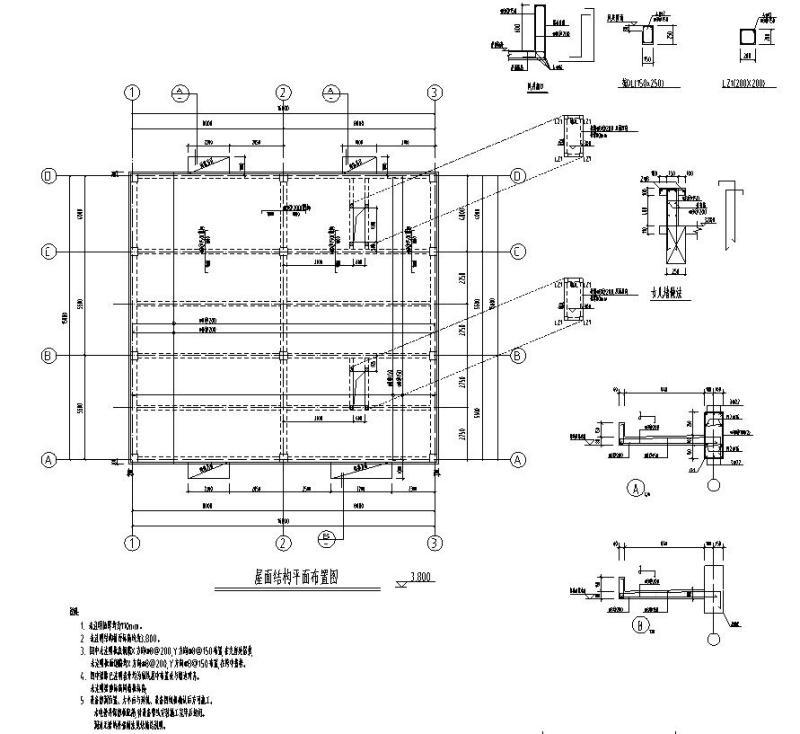

屋面结构布置图
屋面配筋图

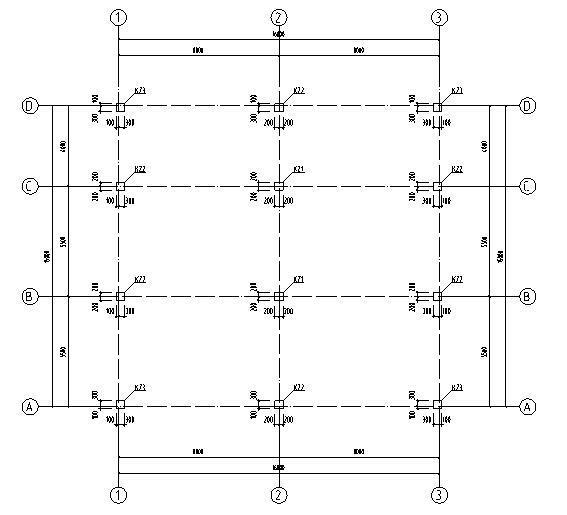

柱布置图
基础布置图

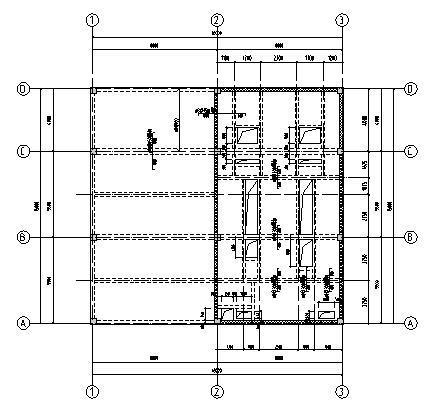

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
