商业广场空调及通风系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:江苏
项目概要
该项目为南京江北新区金知名地产新广场3-5层装修项目。

设计内容:
金知名地产新广场3-5层的空调系统、消防排烟系统的设计。

部分图纸展示:

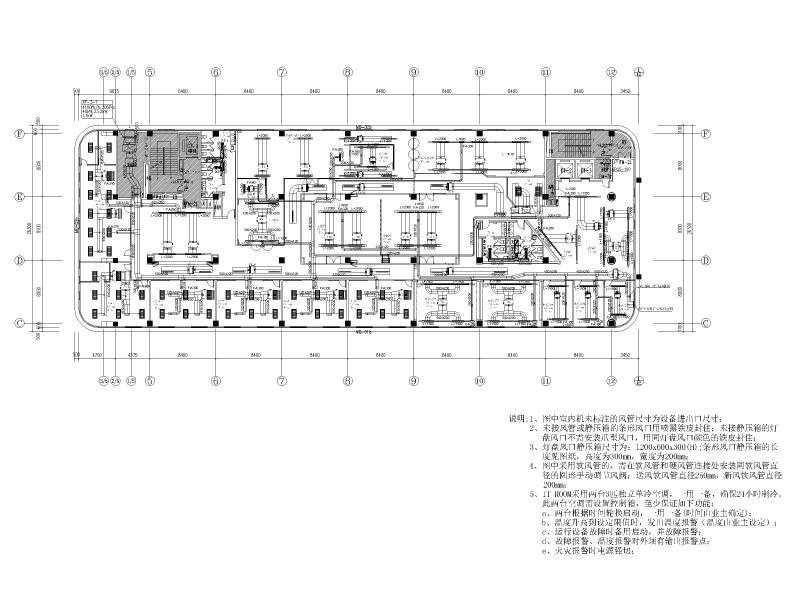

三层空调风管布置图
三层VRV管道布置图

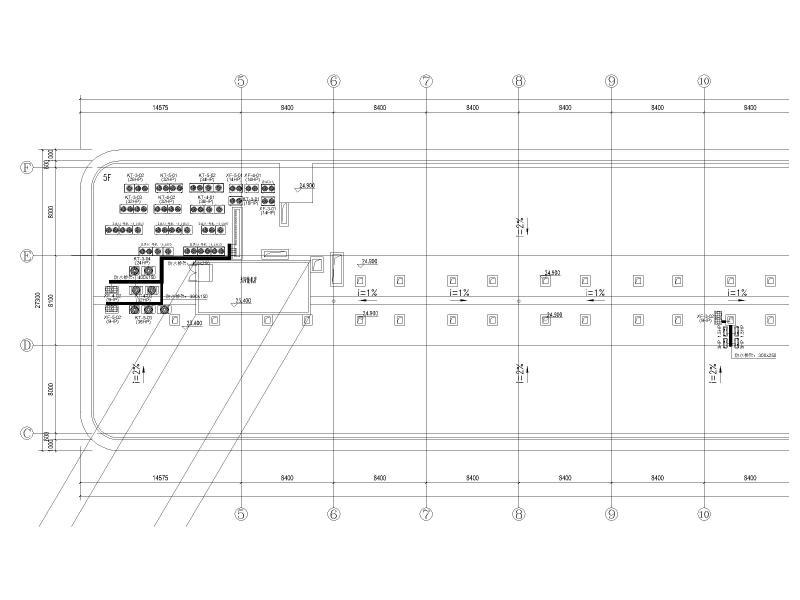

屋顶室外机布置图

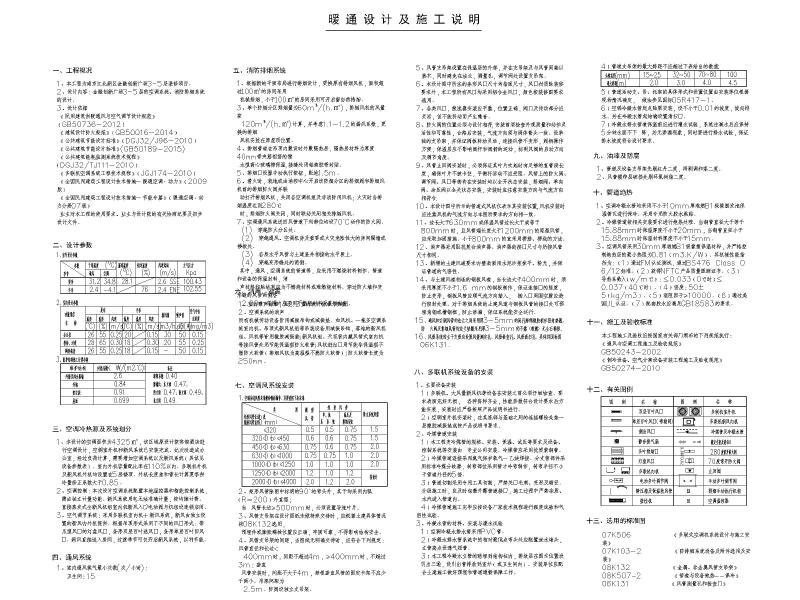

暖通设计及施工说明

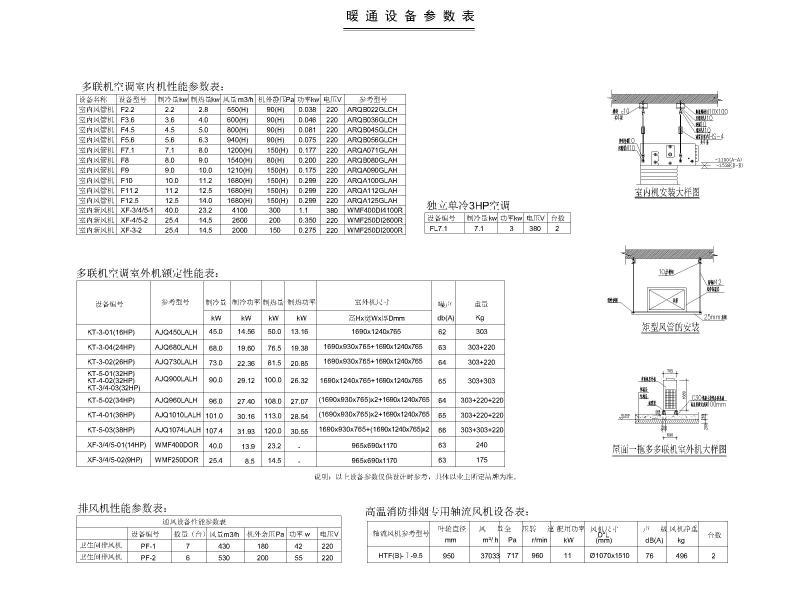

暖通设备材料表
暖通系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

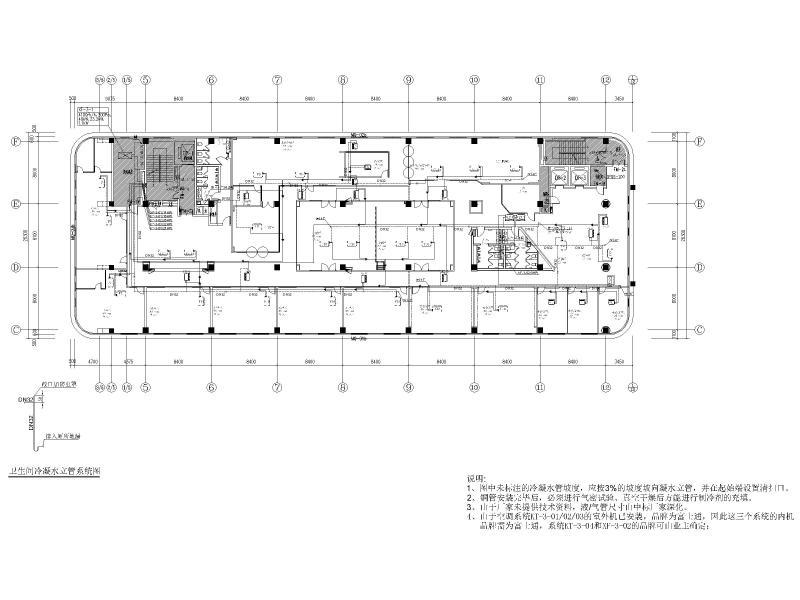

  • 空调通风设计施工图 - 1
    空调通风设计施工图 - 1
  • 空调通风设计施工图 - 2
    空调通风设计施工图 - 2
  • 空调通风设计施工图 - 3
    空调通风设计施工图 - 3
  • 空调通风设计施工图 - 4
    空调通风设计施工图 - 4
  • 空调通风设计施工图 - 5
    空调通风设计施工图 - 5
  • 空调通风设计施工图 - 6
    空调通风设计施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
